Modélisation yagi 3 éléments 27mhz "courte"


Post new topic   Reply to topic    TECHNIQUE-RADIO-DX-PARTAGE Forum Index -> Radio - Technique - DX -> Technique -> Antennes -> Conception modélisation
Previous topic :: Next topic
Mike50
FDX


Joined: 28 Nov 2015
Posts: 756
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: Galaxy Saturn éssouf
Ant: Delta loop 2 élé
QTH: Cotentin IN99CM
Point(s): 3,978
Moyenne de points: 5.26

 PostPosted: 07/10/2016, 18:23    Post subject: Modélisation yagi 3 éléments 27mhz "courte" Reply with quote Back to top

Bonjour à tous,

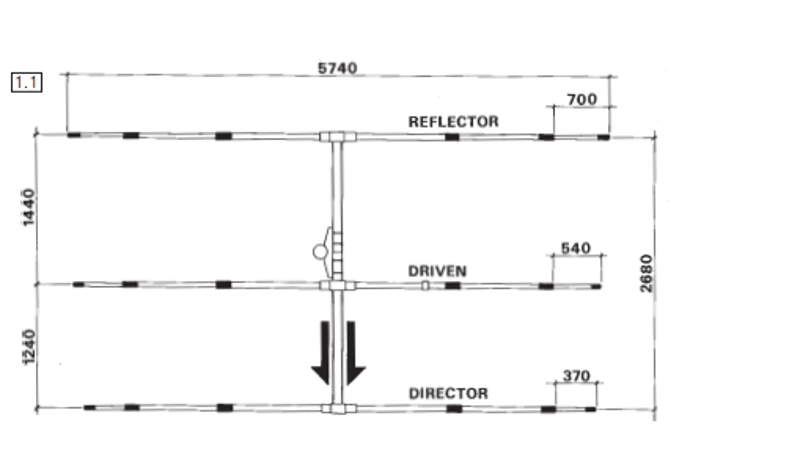

Ma curiosité me pousse à  faire ce post sur  cette antenne dont la fiche technique me parait un peu "gonflé"(8dbd annoncé ca parait gros quand meme). Y aurait il une ame charitable pour modéliser une yagi 3 éléments à faible espacement comme la sirio SY27 placé à 5.5m de haut dont voici les cotes:
PS: le diamètre des tubes utilisées par le fabriquant est de 16mm/ 12mm/ 8mm
Merci pour votre coup de main  Wink




Merci pour votre coup de main
___________________
Vive la radio :-)



Visit poster’s website
Publicité






 PostPosted: 07/10/2016, 18:23    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

Dany



Joined: 18 Aug 2016
Posts: 543
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S-NR
Ant: HBCV (4él)@18m -Filaire 86 m
QTH: JN19PV
DXCC: 101-5100 contacts
IOTA: Iota toi même dis !
Point(s): 1,680
Moyenne de points: 3.09

 PostPosted: 07/10/2016, 22:11    Post subject: Modélisation yagi 3 éléments 27mhz "courte" Reply with quote Back to top

J'en ai une faible espacement déjà modélisé  aux dimensions proche de la tienne avec des tubes pus gros 30-20-16
cela pourra déjà te donner une idée
[/url]
@5m , @10 m ,@ 18m gain autour de  11 à 12 dbi soit 8.85 ou 9 .85 dbd  donc pas aussi gonflé que ça les donnés du constructeur
Ce qui est important c'est aussi l'angle de tir qui n'est pas terrible 27° @5m
Il est de 18 ° @ 18m ce qui est déja mieux
Rapport avant-arrière : 30 dB @ 5m  et ~18 @ 18m

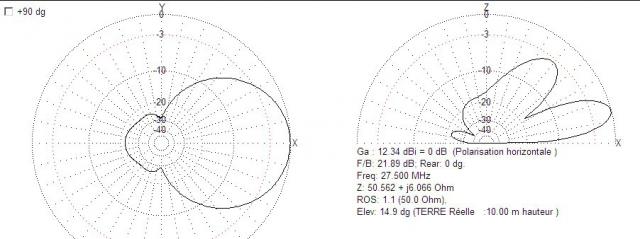

@ 10m ça donne à peu prés ça
[[img]http://img.xooimage.com/files110/8/7/a/ti10m-50969bf.jpg[/img]
J'en connais d'autre que moi qui vont te faire ça pile poil, mais il manque quelques dimensions sur ton plan
à savoir les cotes de chaque brins , le diamètre et la longueur des tubes.
Mais bon c'est déjà une approche
Cordiales 73
14MIT02-
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



le moustik
FDX


Joined: 02 Nov 2014
Posts: 1,189
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: TS 570 / Shogun
Ant: Yagi 3 et Sirtel 2000 gold
QTH: JN04LK Montayral
Point(s): 12,560
Moyenne de points: 10.56

 PostPosted: 08/10/2016, 07:53    Post subject: Modélisation yagi 3 éléments 27mhz "courte" Reply with quote Back to top

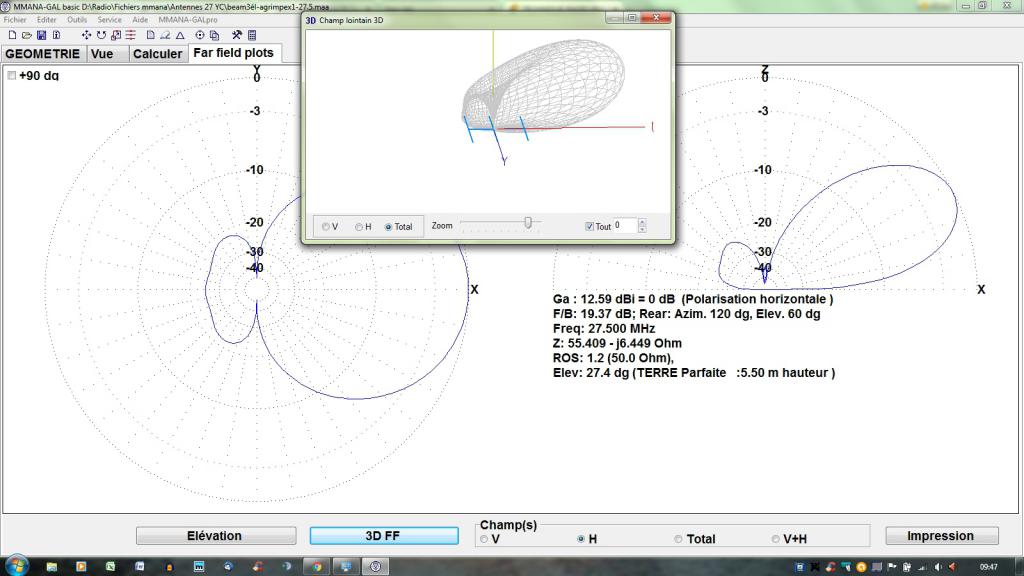

Modelisation de ma 3 ele Agrimpex a 5.5 m du sol.
