Colinéaire avec dipôles 1/2 onde


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> VHF - UHF -> PMR - 446 MHz -> Bidouilles antennes
Sujet précédent :: Sujet suivant
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 941
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 514
Moyenne de points: 13,30

 MessagePosté le: 31/12/2015, 17:17    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

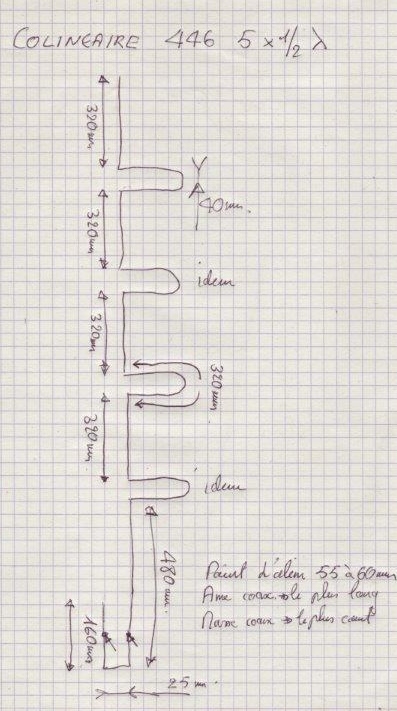

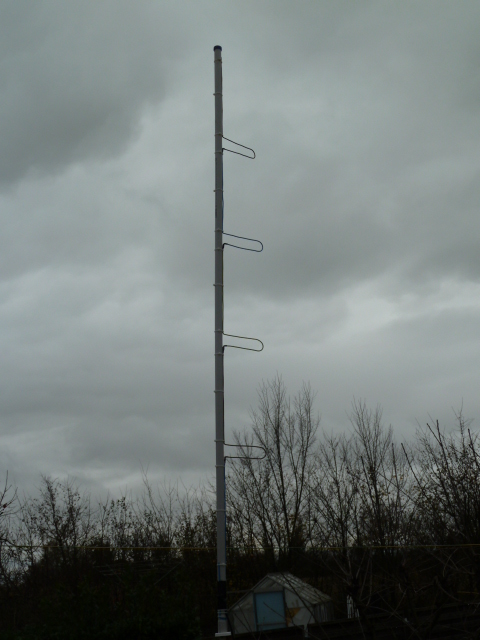

Construite  testée et  approuvée par moi-même!

Il est possible de replier les boucles, pas d'unfluence sur le ros!



___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Publicité






 MessagePosté le: 31/12/2015, 17:17    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 10 262
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 503
Moyenne de points: 16,13

 MessagePosté le: 31/12/2015, 17:55    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Salut Yves, merci pour la bidouille et les plans en effet cela va intéresser les PMR'istes du coin je pense surtout si tu l's testée, il serait intéressant d'expliquer le principe de l'antenne Colinéaire si tu le veux bien 73  Okay
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visiter le site web du posteur
14FDX555 Phil
Modérateur


Inscrit le: 14 Déc 2013
Messages: 1 451
QRZ 1: 14FDX555
QRZ 2: 14FRS1548
Prénom-First name: Philippe
QTH: JN18DU
Point(s): 23 851
Moyenne de points: 16,44

 MessagePosté le: 01/01/2016, 06:03    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Un grand merci à Yves pour le plan de cette antenne très efficace au niveau gain et facile à réaliser.

Pour répondre à John et concernant le mode de fonctionnement de cette antenne, un excellent article est ici.
Voir tout particulièrement la fin.
___________________

73 à tous !
Philippe

Juste un "radio rigolo" écouteur des bandes RA, un peu de PMR le soir et encore moins de 11 m (uniquement durant mes congés)


Dernière édition par 14FDX555 Phil le 12/01/2016, 06:27; édité 2 fois

Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 10 262
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 503
Moyenne de points: 16,13

 MessagePosté le: 01/01/2016, 06:36    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Salut Phil, c'est un très bon article c'est clair et simple à comprendre pour les "néophytes" !  Okay Merci pour le lien  Okay
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visiter le site web du posteur
STARTER
Invité





 MessagePosté le: 11/01/2016, 23:00    Sujet du message: du gain a pas chere Répondre en citant Back to top

vraiment excellent et simple a réaliser.

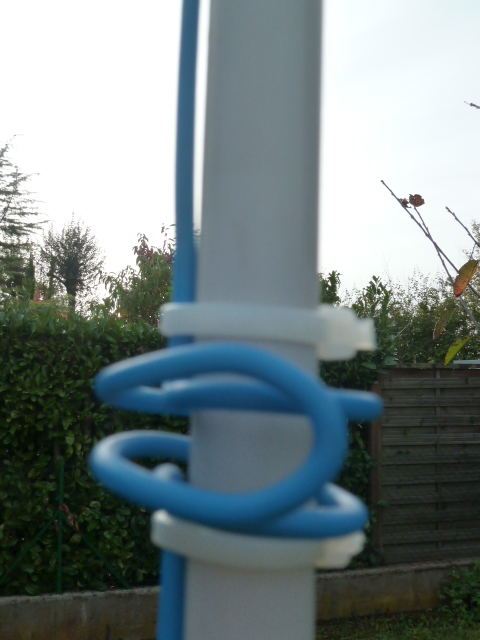

j'ai enroulé les quart d'onde de mise en phase autour du mat de planche  a voile qui m'a servie de support et ça marche super aussi.

j'ai raccourcie la première partie (3 cms) et soudé un tube de cuivre de 20 centimètres afin de compenser l'effet de self du a la longueur.
Ben rien de mieux, a part déplacer légèrement le point d'alimentation. donc suis revenu aux cotes origine
j'ai fait des essais avec une station en limite de squelch,,cette antenne la sort nettement du bruit.
du gain pour pas cher !



14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 30/01/2016, 15:34    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Bonjour, je m'amuse toujours à décrypter le logiciel Mmana et je tentais de modéliser l'antenne colinéaire 5/8 proposé par Yves (le Moustik) après l'avoir fabriquer, pour comprendre le fonctionnement et voir si en mobile il fonctionnerait (notamment par rapport à la hauteur du sol..) ; mais, les résultats obtenu en ROS et impédance semblent aberrants....
Si ça intéresse quelqu'un de me corriger :


 http://www.sendspace.com/file/52rzza


73's et bon Week end.



Visiter le site web du posteur
STARTER
Invité





 MessagePosté le: 30/01/2016, 15:57    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

je ne connais pas ce logiciel. Les logiciel ou il faut passer des jours et des jours a entrer des données me barbent un peut.
la je pense que ca va pas etre facile de lui expliquer le systeme d'adaptation d'impedance via les caracteristiques du quart d'onde d'alimentation (puisque c'est de cela qu'il s'agit.) C'est certainement pour ça que mna trouve un ROS elevé
ensuite ce sont simplement des demi-ondes en phase qui permettent  de pincer le lobe de rayonnement.
d'ailleur on peut terminer le dernier element par un quart d'onde si l'antenne parait trop longue mecaniquement pour etre installer sur un mobile



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 941
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 514
Moyenne de points: 13,30

 MessagePosté le: 30/01/2016, 16:06    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

http://www.sendspace.com/file/hnhu5e
Mettre ton fil vertical sur la  ligne X= 0 c'est plus pratique
Je pense que tu as aussi des fils qui ne sont pas en contact!
Ensuite toujours mettre le point d'alim au centre d'un conducteur jamais au bout!
J'essaie de comprendre ce qui ne va pas mais je ne suis pas spécialiste!
Pour dessiner une antenne , je vais dans calculer, editer conducteur et je dessine en respectant bien sur les cotes!
Au début cela sera plus facile!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



STARTER
Invité





 MessagePosté le: 30/01/2016, 18:10    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

oui, pas bete du tout ,,,c'est si simple qu'il fallait y penser
pour modeliser il suffit d'ouvrir le quart d'onde d'adaptation afin d'en faire une demi onde alimenté au centre.
par contre le gain sera legerement superieur que l'antenne d'origine puisque que le quart d'onde d'adaptation ne rayonne pas, lui



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 941
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 514
Moyenne de points: 13,30

 MessagePosté le: 30/01/2016, 21:01    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Bin oui, chui pas trop bete!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 31/01/2016, 14:59    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

OK, merci Yves !
(mais du coût, les dimensions ne sont plus les mêmes que celles de ton croquis !?)


73's



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 941
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 514
Moyenne de points: 13,30

 MessagePosté le: 31/01/2016, 16:59    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

l'antenne du schema a la main est fate avec du 2.5 carre rigide isolé, pompé sur sun site de 446! et reglée en fonction de mon fil!Celle de mmana , le calcul du logiciel doit se faire avec du fil nu, ce qui doit expliqué les changements de dimensions!
Helas je n'ai pas de MFJ pour verifier le vrai accord!
C'est ausssi un de mes premiers fichiers fait avec Mmana, peut'etre ai-je commis une erreur , je ne suis que debutant!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 02/02/2016, 20:01    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Non celle que j'ai faite avec tes dimensions et le même fil donne un ROS de 1.5... (mais pas avec un MFJ.....j'ai juste un AW07A....chinois quoi ; alors bon je me contenterai de ça !!!)


73/51



Visiter le site web du posteur
menelik34



Inscrit le: 09 Nov 2015
Messages: 225
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2 046
Moyenne de points: 9,09

 MessagePosté le: 02/02/2016, 22:39    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

bonjour à tous ... on ne regle pas une antenne en réglant juste le ROS ... on ne fait qu'adapter que pour minimum de ROS, ma façon de voir les choses, c'est qu'il faut réduire à néant la réactance jX à 0 , donc faire résonner l'antenne sur la fréquence centrale d'utilisation, puis, ceci fait, ajouter ou non un système d'adaptation ... avoir un ROS faible, ne signifie pas obligaterement que l'antenne soit bien accordée sur la bonne fréquence ...
14 AR 4851 a écrit:

Non celle que j'ai faite avec tes dimensions et le même fil donne un ROS de 1.5... (mais pas avec un MFJ.....j'ai juste un AW07A....chinois quoi ; alors bon je me contenterai de ça !!!)


73/51



Visiter le site web du posteur
14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 03/02/2016, 08:58    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Ok, mais mon analyseur ne donne pas le jx en uhf...
Merci néanmoins pour l'info.
73.



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 941
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 514
Moyenne de points: 13,30

 MessagePosté le: 03/02/2016, 10:20    Sujet du message: Colinéaire avec dipôles 1/2 onde Répondre en citant Back to top

Effectivement ton appareil me donne pas la reactance en UHF, d'apres la notice!
C'est bon a savoir, mais c'est dommage!
Ensuite, on  fait avec les moyens que l'on a, on ne peut pas tous s'offrir un analyseur!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!
