Dipole en "V" à 120°


Post new topic   Reply to topic    TECHNIQUE-RADIO-DX-PARTAGE Forum Index -> Radio - Technique - DX -> Technique -> Antennes -> Trucs et astuces construction d'aériens
Previous topic :: Next topic
14fdx050
FDX


Joined: 14 Apr 2013
Posts: 192
QRZ 1: 14 FDX 050
QRZ 2: 14 PAT 145
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 1,005
Moyenne de points: 5.23

 PostPosted: 05/09/2020, 06:59    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Bonjour, pour ma prochaine sortie "FIELD DAY" du 19/20 prochain, je serais équipé d'une Antron A99


et d'un dipôle en"V" à 120° pour la fréquence moyenne de 27.555


normalement elle ferait 50 Ohms, les deux brins sont à 2.60 m


obligé de mettre un compensateur d'impédance de 75 Ohms long de 1.8 m


Si quelqu’un à des infos solides, je suis preneur  !!


73 à tous de 14 FDX 050 / FD014



Publicité






 PostPosted: 05/09/2020, 06:59    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

Dany



Joined: 18 Aug 2016
Posts: 543
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S-NR
Ant: HBCV (4él)@18m -Filaire 86 m
QTH: JN19PV
DXCC: 101-5100 contacts
IOTA: Iota toi même dis !
Point(s): 1,680
Moyenne de points: 3.09

 PostPosted: 05/09/2020, 07:25    Post subject: Dipole en "V" à 120° Reply with quote Back to top

bonjour cher OM le dipole en V inversé à 120 ° a une impédance est 50 Ohms pas besoin de rien de plus .
Elle est proche d'une antenne verticale en terme de comportement.
,il n'y aura pas beaucoup de différence avec ton Antron99
https://f5zv.pagesperso-orange.fr/RADIO/RM/RM08/RM08G04.html
Une bamby serais plus efficace
La Hentenna fonctionne aussi très bien
https://www.radio-dx44.com/t12895-Antenne-Hentenna-11m.htm
Seul problème il dans les deux cas il faut un support (mat ou autre)
bon DX 14mit02
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



le moustik
FDX


Joined: 02 Nov 2014
Posts: 1,189
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: TS 570 / Shogun
Ant: Yagi 3 et Sirtel 2000 gold
QTH: JN04LK Montayral
Point(s): 12,560
Moyenne de points: 10.56

 PostPosted: 05/09/2020, 07:42    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Tout est dit!
Affaire suivante!
Le compensateur(adaptateur d'impedance) de 1.80 m en 75 ohms se met lorsque l'antenne fait 100 ohms (environ)!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14fdx050
FDX


Joined: 14 Apr 2013
Posts: 192
QRZ 1: 14 FDX 050
QRZ 2: 14 PAT 145
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 1,005
Moyenne de points: 5.23

 PostPosted: 05/09/2020, 08:16    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Merci pour vos réponses chers amis,


Je pensais avoir été clair pour une antenne dipôle en "V" normal à 120° , je ne parle pas d'un "V" inversé


Il y a ITA qui en vendaient une un certain temps soit disant performante  !!


Merci pour vos réponses


Jean-Marie de Lorraine



Thomas



Joined: 29 Nov 2016
Posts: 303
QRZ 1: F4IFQ
QRZ 2: 14ZGA77
QRZ 3: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Skyline Bigsignal 5 band
QTH: Picardie LOC : JN19rj
Point(s): 870
Moyenne de points: 2.87

 PostPosted: 05/09/2020, 08:52    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Salut,


Pas besoin d'adaptation en V ou V inversé.




http://www.s240574105.onlinehome.fr/ita/111120.pdf
___________________
73's



14fdx050
FDX


Joined: 14 Apr 2013
Posts: 192
QRZ 1: 14 FDX 050
QRZ 2: 14 PAT 145
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 1,005
Moyenne de points: 5.23

 PostPosted: 05/09/2020, 12:36    Post subject: Dipole en "V" à 120° Reply with quote Back to top

OK cher amis, merci pour les infos bien utiles !
Test fait hier avec un analyseur AW07A, pas concluants, le pourquoi du câble 75 Ohms

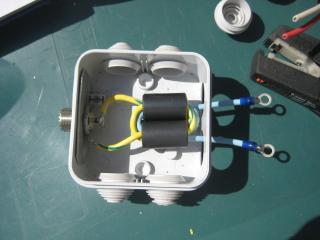

Sinon j'ai essayé avec un balun universel, ça va beaucoup mieux ! A suivre
http://www.sendspace.com/file/h9l0b4



Dany



Joined: 18 Aug 2016
Posts: 543
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S-NR
Ant: HBCV (4él)@18m -Filaire 86 m
QTH: JN19PV
DXCC: 101-5100 contacts
IOTA: Iota toi même dis !
Point(s): 1,680
Moyenne de points: 3.09

 PostPosted: 05/09/2020, 19:11    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Au risque de me répéter tu m'as besoin de rien d'autre pour adapter l'impédance de ton dipole à 50 Ohms
Pas de balun utile uniquement pour passer de symétrique à asymétrique soit 1/1
En v Inversé dans un sens ou dans l'autre c'est pareil .......
il suffit de régler l'angle autour de 120 ° ,il faut aussi tenir compte de la hauteur ou tu positionnes ton aérien
l'influence du sol modifie aussi tes réglages .....
Pour la fréquence de résonance c'est le dimensionnement physique qui intervient
Si_ tu as un analyseur c'est supper facile au vu des résultats que ton appareil affiche
IL faut savoir ce que veux dire R 'Jx et Z a partir de là c'est gagné pour la construction de tes antennes
On cherche une R(resistance) de 50 ohms et un J x(réactance ) le plus proche possible de zéro
,Z c'est l'impédance
Il faut quand meme se faire fonctionner un peu les méninges
mais pas d'inquiétude ça va venir
bon essais
Dany-14mit02
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...


Last edited by Dany on 05/09/2020, 23:52; edited 1 time in total

14FDX446
Modérateur


Joined: 09 Jul 2017
Posts: 321
QRZ 1: 14FDX446
Prénom-First name: Lolo du Soubestre
TX:
QTH: département 40
Point(s): 1,002
Moyenne de points: 3.12

 PostPosted: 05/09/2020, 19:21    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Je rejoins Dany. Un angle à 120 degrés t'apporte l'impédance requise pour un fonctionnement optimal, sans balun.
J'en ai fabriqué une maison il y a quelques années, ça fonctionne très bien, 1:1 de ROS sur tout le 27 MHz (ici en cuivre de 10mm maximum).
En revanche, après moults essais, je dirais que la polarisation est bien plus horizontale que verticale. En local, l'atténuation avec les stations en verticale est impressionnante. Les OM qui sont en directive sont plus puissants de 2 points donc pas mal de dB en plus, si on compare avec leur verticale.
La directivité est assez marquée mais bien moins qu'une yagi, évidemment.
En tous cas, comme le dit Dany, tu auras les mêmes performances en DX qu'une verticale 1/2 onde du marché.


___________________
73s de Lolo du Soubestre, 14FDX446



Visit poster’s website
14fdx050
FDX


Joined: 14 Apr 2013
Posts: 192
QRZ 1: 14 FDX 050
QRZ 2: 14 PAT 145
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 1,005
Moyenne de points: 5.23

 PostPosted: 07/09/2020, 12:29    Post subject: Dipole en "V" à 120° Reply with quote Back to top

OK merci pour toutes ces bonnes réponses , les amis  !! Bien compris la comparaison, je garde mon Antron 99 pour mes expéditions DX,
une Tunderbolt en préparation
14 FDX 050 / FD014
73



le moustik
FDX


Joined: 02 Nov 2014
Posts: 1,189
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: TS 570 / Shogun
Ant: Yagi 3 et Sirtel 2000 gold
QTH: JN04LK Montayral
Point(s): 12,560
Moyenne de points: 10.56

 PostPosted: 07/09/2020, 17:06    Post subject: Dipole en "V" à 120° Reply with quote Back to top

14FDX446 wrote:
Je rejoins Dany. Un angle à 120 degrés t'apporte l'impédance requise pour un fonctionnement optimal, sans balun.
J'en ai fabriqué une maison il y a quelques années, ça fonctionne très bien, 1:1 de ROS sur tout le 27 MHz (ici en cuivre de 10mm maximum).
En revanche, après moults essais, je dirais que la polarisation est bien plus horizontale que verticale. En local, l'atténuation avec les stations en verticale est impressionnante. Les OM qui sont en directive sont plus puissants de 2 points donc pas mal de dB en plus, si on compare avec leur verticale.
La directivité est assez marquée mais bien moins qu'une yagi, évidemment.
En tous cas, comme le dit Dany, tu auras les mêmes performances en DX qu'une verticale 1/2 onde du marché.




Un dipole en V, inversé ou pas a une polar en H.
Pour avoir une polare verticale, il faut le mettre a la verticale.
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14FDX446
Modérateur


Joined: 09 Jul 2017
Posts: 321
QRZ 1: 14FDX446
Prénom-First name: Lolo du Soubestre
TX:
QTH: département 40
Point(s): 1,002
Moyenne de points: 3.12

 PostPosted: 08/09/2020, 14:51    Post subject: Dipole en "V" à 120° Reply with quote Back to top

le moustik wrote:
14FDX446 wrote:



Un dipole en V, inversé ou pas a une polar en H.
Pour avoir une polare verticale, il faut le mettre a la verticale.



Je sais Yves, je réagissais à Dany qui écrivait "Elle est proche d'une antenne verticale en terme de comportement.".
Pas d'accord avec lui, c'est bien de l'horizontal, on est d'accord.
___________________
73s de Lolo du Soubestre, 14FDX446



Visit poster’s website
Dany



Joined: 18 Aug 2016
Posts: 543
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S-NR
Ant: HBCV (4él)@18m -Filaire 86 m
QTH: JN19PV
DXCC: 101-5100 contacts
IOTA: Iota toi même dis !
Point(s): 1,680
Moyenne de points: 3.09

 PostPosted: 08/09/2020, 20:57    Post subject: Dipole en "V" à 120° Reply with quote Back to top

Bonsoir je parle bien d'une antenne en V inversé
Si le V est dans l'autre sens pointe en bas le lobe de rayonnement n'est pas tout à fait le même
D’ ailleurs souvent les points de fixation sont rarement à la verticale (en sloper-incliné) ce qui complique l'affaire
-Apparemment je ne suis pas le seul à penser ça !
https://f5zv.pagesperso-orange.fr/RADIO/RM/RM08/RM08G04.html
"L'impédance au point d'alimentation, qui était de 73 ohms lorsque les deux conducteurs étaient sur le même axe, peut descendre à une trentaine d'ohms lorsque l'angle formé par les deux brins rayonnants approche les 90 degrés (angle minimum). Dans le même temps, la bande passante du doublet s'est réduite et sa fréquence de résonance a diminué. Avec un angle de 120 degrés l'impédance au point d'alimentation est de l'ordre de 50 ohms.
Le doublet en V inversé est beaucoup moins directif que le doublet horizontal et sa polarisation peut être considérée comme verticale. "

Ce que j'ai constaté avec ce doublet en V inversé ,c'est qu'il donne aussi de le rotation de phase en Dx ,la polarisation n'étant ni Horizontale ,ni verticale ,cette antenne donne pas mal de Fading ,mais cela n'engage que moi.
Mais bon ,tout ça n'est pas bien grave du moment que chacun si retrouve.
-------------------------------
Cordialement-14mit02-Dany
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...
