Salut les amis,


Confinement oblige on bricole,

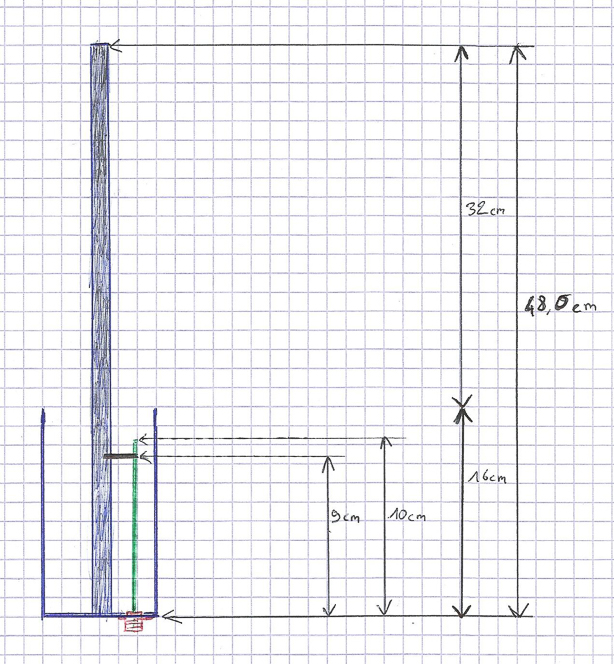

Voici le diaporama d'une réalisation d'antenne topfkreis ou pompe à vélo revisité avec alimentation par gamma à la sauce CX440


https://www.youtube.com/watch?v=cfB9q5P7hus&feature=youtu.be




___________________
Vive la radio :-)



Visit poster’s website
Publicité






 PostPosted: 04/04/2020, 14:05    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

Mike50
FDX


Joined: 28 Nov 2015
Posts: 756
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: Galaxy Saturn éssouf
Ant: Delta loop 2 élé
QTH: Cotentin IN99CM
Point(s): 3,979
Moyenne de points: 5.26

 PostPosted: 04/04/2020, 19:26    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Bonne réalisation



___________________
Vive la radio :-)



Visit poster’s website
le moustik
FDX


Joined: 02 Nov 2014
Posts: 1,208
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: TS 570 / Shogun
Ant: Yagi 3 et Sirtel 2000 gold
QTH: JN04LK Montayral
Point(s): 12,561
Moyenne de points: 10.40

 PostPosted: 05/04/2020, 07:50    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Je suis sur que ton gamin va chercher la pompe pour son vélo!
Mort de Rire
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Dany



Joined: 18 Aug 2016
Posts: 556
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S-NR
Ant: HBCV (4él)@18m -Filaire 86 m
QTH: JN19PV
DXCC: 101-5100 contacts
IOTA: Iota toi même dis !
Point(s): 1,687
Moyenne de points: 3.03

 PostPosted: 05/04/2020, 09:28    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

73,Ché bin min' garchon ,ché comme cha qué fo faire y fo " Expérimenter"

https://f1jky.pagesperso-orange.fr/bidouilles/topfkreis/topfkreis.htm
https://www.roue-libre.be/article.php3?id_article=85
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



John-058
Administration


Joined: 13 Nov 2007
Posts: 11,373
QRZ 1: 14CRX058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: SSD-58 / 10m mast
QTH: JN03OE
Point(s): 166,249
Moyenne de points: 14.62

 PostPosted: 05/04/2020, 10:09    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Bonjour Mike, c'est ingénieux, je ne connaissais pas cette antenne ! Merci bonne journée  Okay
___________________
14CRX058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visit poster’s website
Mike50
FDX


Joined: 28 Nov 2015
Posts: 756
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: Galaxy Saturn éssouf
Ant: Delta loop 2 élé
QTH: Cotentin IN99CM
Point(s): 3,979
Moyenne de points: 5.26

 PostPosted: 05/04/2020, 11:45    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Merci les gars, je la test depuis plusieurs jours et ça fonctionne super  Okay


Yves, chut faut pas le dire  Mort de Rire
___________________
Vive la radio :-)



Visit poster’s website
hugues



Joined: 16 Dec 2017
Posts: 335
QRZ 1: 14HD37
Prénom-First name: hugues
Point(s): 897
Moyenne de points: 2.68

 PostPosted: 06/04/2020, 10:17    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

salut mike, je connais bien ses antenne je l'est réaliser en même temps que les eh a disque, elle tourne parfait , tout cuivre, bon montage.
___________________
[url=http://hugues-et-les-taches-solaires.blog4ever.com]



Visit poster’s website
Mike50
FDX


Joined: 28 Nov 2015
Posts: 756
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: Galaxy Saturn éssouf
Ant: Delta loop 2 élé
QTH: Cotentin IN99CM
Point(s): 3,979
Moyenne de points: 5.26

 PostPosted: 06/04/2020, 17:54    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Merci Hugues,  j'en est réalisé une deuxième avec deux demi ondes de plus ca s'accorde bien, a voir à l'usage quand la tropo sera de la partie
___________________
Vive la radio :-)



Visit poster’s website
Lolo du Soubestre
Modérateur


Joined: 09 Jul 2017
Posts: 348
QRZ 1: 14OM014
QRZ 2: 14KM4006
Prénom-First name: Lolo du Soubestre
TX: President JACKSON
QTH: département 40
Point(s): 1,008
Moyenne de points: 2.90

 PostPosted: 07/04/2020, 06:04    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

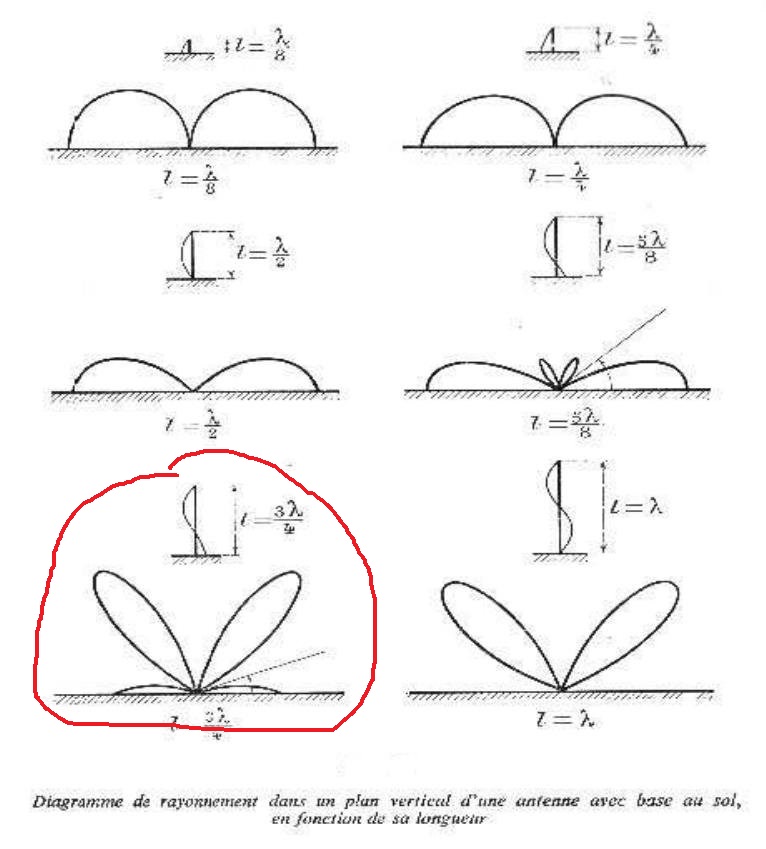

Beau boulot. J'en avais construite une qui résonnait bien sur 446 mais déçu du rendement. Selon le QTH de chacun, ce peut être excellent ou catastrophique, en comparaison d'une colinéaire et évidemment d'une Yagi. Le lobe de rayonnement (en rouge) n'est pas très intéressant : ou trop haut, ou trop bas...



___________________
73s de Lolo du Soubestre



Visit poster’s website
Mike50
FDX


Joined: 28 Nov 2015
Posts: 756
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: Galaxy Saturn éssouf
Ant: Delta loop 2 élé
QTH: Cotentin IN99CM
Point(s): 3,979
Moyenne de points: 5.26

 PostPosted: 08/04/2020, 11:03    Post subject: Antenne topfkreis à gamma Reply with quote Back to top

Merci Lolo pour ton message mais attention ce n'est pas une 3/4 d'onde mais une simple 1/2 onde,
le quart d'onde inférieur (le gros tube) ne rayonne pas, il permet juste d'adapter l’impédance à 50 Ohms comme le ferais une self. Le diagramme est donc celui du milieu à gauche (enfin dans la theorie car avec le mat, le coax...ca doit forcement changer)
Pour l'instant je suis plutôt satisfait avec des qso à 50km avec mon petit UV5R mais j'avoue avoir un avantage j'habite sur un point haut assez dégagé ca aide beaucoup, en comparaison en local ca semble équivalent à mon ancienne Slim Jim a voir en Dx maintenant mais c'est sur qu'une petite beam reste quand meme le top  Okay


Avec mon ancienne antenne J j'avais réussi à avoir brièvement Rudy un jour de grosse tropo, c'etait vraiment cool de pouvoir faire une telle distance avec un petit porrtatif chinois  Wink
___________________
Vive la radio :-)



Visit poster’s website
