branchement micro sadeta bravo +


Post new topic   Reply to topic    TECHNIQUE-RADIO-DX-PARTAGE Forum Index -> Radio - Technique - DX -> Dépannage et manuels -> Dépannage - Bidouilles
Previous topic :: Next topic
14SD121
FDX


Joined: 27 May 2009
Posts: 207
QRZ 1: 14SD121
QRZ 2: 14FDX031
Prénom-First name: Remy
TX: TS 480 SAT
Ant: quad 2 els
QTH: Toulouse
Point(s): 3,853
Moyenne de points: 18.61

 PostPosted: 20/03/2020, 16:04    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

bonjour
je voudrais brocher un micro sadelta bravo plus sur un poste kenwood ts 850
la couleur des fils sont blanc marron vert et la masse
si quelqu un peut me dire ou brancher les fils de couleurs sur les bonnes broches.
par avance merci



Publicité






 PostPosted: 20/03/2020, 16:04    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

14RCC14



Joined: 29 Nov 2010
Posts: 368
QRZ 1: 14RCC14 Daniel
Prénom-First name: Daniel
TX: TS850/DSP100/4:572B
Ant: A99+agrimpex2el MOXON
QTH: Landes Dep 40
Point(s): 4,196
Moyenne de points: 11.40

 PostPosted: 20/03/2020, 17:29    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Bonjour ,
Blanc = Micro
Marron = TX
Vert = RX
Tresse ou masse

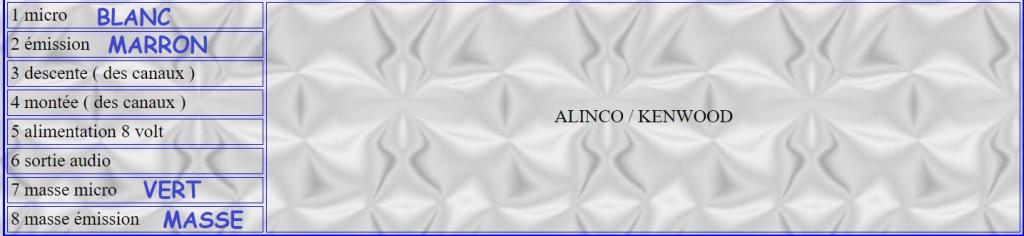

Voir apres sur la prise de ton 850 normalement c est 1 audio , 2 Ptt , 7 masse micro et 8
73s bonne bidouille



14SD121
FDX


Joined: 27 May 2009
Posts: 207
QRZ 1: 14SD121
QRZ 2: 14FDX031
Prénom-First name: Remy
TX: TS 480 SAT
Ant: quad 2 els
QTH: Toulouse
Point(s): 3,853
Moyenne de points: 18.61

 PostPosted: 21/03/2020, 07:44    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

bonjour Daniel
donc si je comprend bien
sur le plot 1 je met le blanc
le plot 2 je met le marron
et le plot 7 je met la masse avec un shunt sur le 8
peux tu me confirmer mon résonnement
merci



14RCC14



Joined: 29 Nov 2010
Posts: 368
QRZ 1: 14RCC14 Daniel
Prénom-First name: Daniel
TX: TS850/DSP100/4:572B
Ant: A99+agrimpex2el MOXON
QTH: Landes Dep 40
Point(s): 4,196
Moyenne de points: 11.40

 PostPosted: 21/03/2020, 10:08    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Salut Rémy ,
Essaye sa tu me diras sinon interverti le 7 et le 8 73s





pimpon



Joined: 21 Feb 2019
Posts: 236
QRZ 1: 14kd
Prénom-First name: patrick
Skype: ts-870
TX: r-4b drake
Ant: vertical feed end 40 metres
QTH: CERGY
Point(s): 20
Moyenne de points: 0.08

 PostPosted: 21/03/2020, 19:06    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

la doc kenwood donne l'entrée micro sur les broches 1 et 7  (la masse micro sur la broche 7)la commute se trouve sur les broches 2 et 8


le mieux est d’ouvrir le micro et de repérer la commute sur les palettes , meme chose pour le micro.
les couleurs de fils sont rarement exact sur les vieux micro.
___________________
plus c'est simple mieux c'est



tonio
Modérateur


Joined: 25 Jul 2015
Posts: 347
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1,025
Moyenne de points: 2.95

 PostPosted: 22/03/2020, 06:06    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Bonjour,


en effet le mieux, comme le suggère pimpon, est de vérifier à quoi correspondent les différentes couleurs.


Perso, mon avis sur un tel raccordement, c'est que le résultat risque d'être décevant ou alors il faut régler le gain sur le micro à un niveau très bas.


Maintenant si l'on est certain que :
- Blanc , c'est l'audio
- marron, le passage en émission
- le vert, le passage en réception
- la tresse la masse.


Il faut dans ce cas relier les broches 7 et 8 ensemble et les reliées à la tresse. Les micros et postes CB n'ont qu'une seule masse qui est commune à l'audio et à la commutation TRX. Les postes RA, surtout les décas, utilisent 2 masses différentes, l'une pour l'audio, l'autre pour la commutation RTX.

Le fil blanc est à relié à la broche 1 et le marron à la broche 2.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



14SD121
FDX


Joined: 27 May 2009
Posts: 207
QRZ 1: 14SD121
QRZ 2: 14FDX031
Prénom-First name: Remy
TX: TS 480 SAT
Ant: quad 2 els
QTH: Toulouse
Point(s): 3,853
Moyenne de points: 18.61

 PostPosted: 22/03/2020, 06:56    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

bonjour
merci pour votre aide
voici le branchement
1 blanc
2 marron
7 masse
vert non connecté
et ca fonctionne super bien
73 et encore merci



14RCC14



Joined: 29 Nov 2010
Posts: 368
QRZ 1: 14RCC14 Daniel
Prénom-First name: Daniel
TX: TS850/DSP100/4:572B
Ant: A99+agrimpex2el MOXON
QTH: Landes Dep 40
Point(s): 4,196
Moyenne de points: 11.40

 PostPosted: 22/03/2020, 09:33    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Salut Rémy ,
Parfait alors    73s



tonio
Modérateur


Joined: 25 Jul 2015
Posts: 347
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1,025
Moyenne de points: 2.95

 PostPosted: 22/03/2020, 16:10    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Super si ça fonctionne.


Sur le TS-850, les 2 masses (TRX et audio) sont reliées sur la IF-Unit, ce qui explique qu'avec seulement la broche 7 utilisée, cela fonctionne bien.

Ce n'est pas le cas de tout les postes et si l'on ne le fait pas sur les postes où elles ne sont pas reliées en interne, c'est radio-caca assurée.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



14fdx013
FDX


Joined: 29 Apr 2015
Posts: 199
QRZ 1: 14FDX013
QRZ 2: 14 FRS 2269
Prénom-First name: Herve
TX: En recherche
Ant: vector 4000-diamand
QTH: montelimar
Point(s): 2,731
Moyenne de points: 13.72

 PostPosted: 22/03/2020, 18:32    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Bonjour Pas de raison que  cela ne fonctionne pas
J'ai un turner +3b sur un poste icom et un tw232dx sur l autre.  Et  tout fonctionne  a merveille.  Mon grand désespoir  ne  pouvoir  faire  fonctionner mon micro heill vintage  sur mes postes Icom car gain trop faible. . Obligation d'  installer  un  petit pre ampli  aux dires de heill
Bonne installation sur ton kenwood  qui est un tres bon  poste
___________________
73 hervé



tonio
Modérateur


Joined: 25 Jul 2015
Posts: 347
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1,025
Moyenne de points: 2.95

 PostPosted: 22/03/2020, 19:28    Post subject: branchement micro sadeta bravo + Reply with quote Back to top

Bonsoir,


en effet, il n'y a pas de raisons que cela ne fonctionne pas mais il y a des chances suivant les réglage et la voix de l'om, que le résultat soit décevant.
Le TS-850 est réglé avec un niveau de BF de 60 mV au max, le micro peut sortir au max 1,2 V.
Heureusement que le circuit de l'ALC est là et interviendra pour limiter les dégâts.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.
