 PostPosted: 21/12/2018, 09:47    Post subject: Depannage TS450s Reply with quote Back to top

Retour d’expérience dépannage d’un TS450S

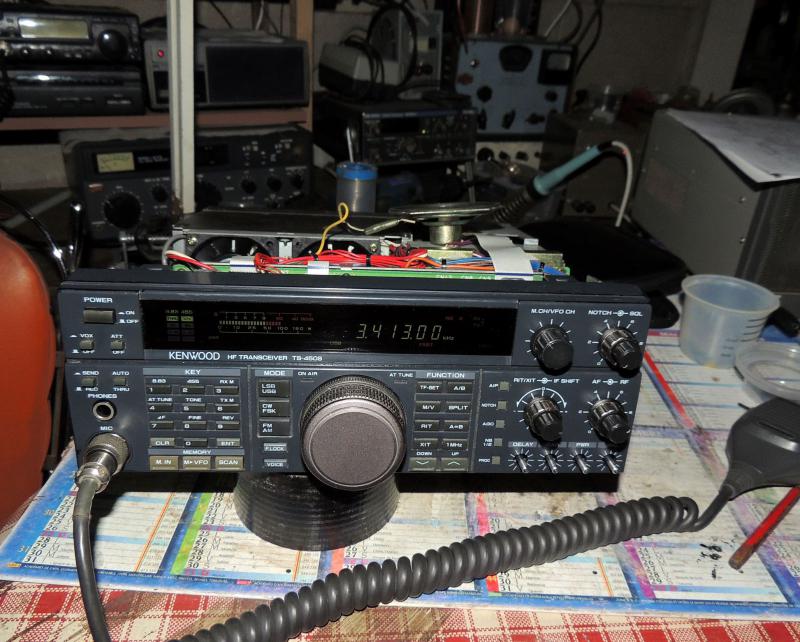

                                                                              Voilà la bête au labo



 Le problème, perte du son audio depuis quelques temps !
Le son est faible, la réception est correcte, l’émission aussi
Après avoir regardé le schéma, le problème devrait se situer sur la ligne BF
Il y a : le  « potar » ,le câblage (deux jack en série ,Hp ext et HP en façade )
L’ampli BF, et les capa de couplage entée sortie BF.
    Premier constat le « potar » est correct (un petit coup de WL quand même)

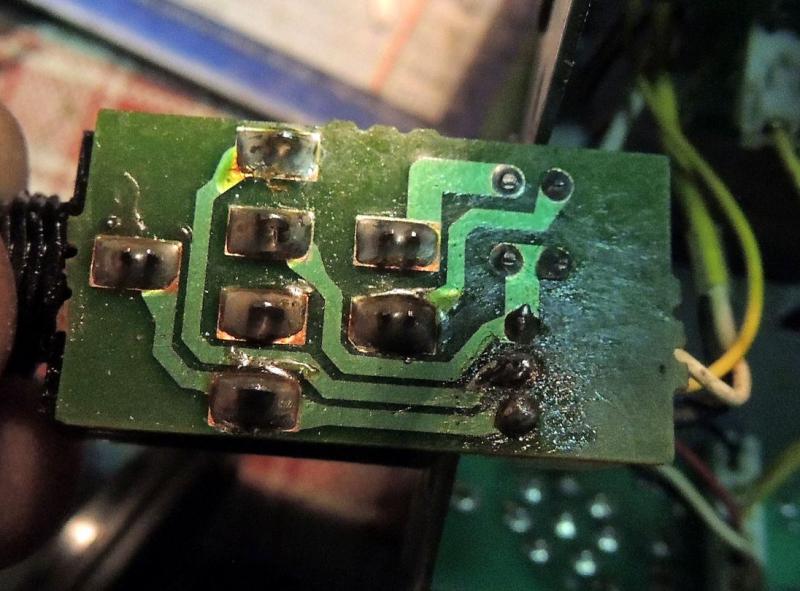

    Un problème de soudure sur la plaquette HP ext de la façade soudure cassée




Le jack arrière bouge beaucoup il est aussi dessoudé hi !!!
Malgré cela la BF est toujours très faiblarde
Mesure des tensions au niveau de l’ampli tous est correct d’après la doc technique.

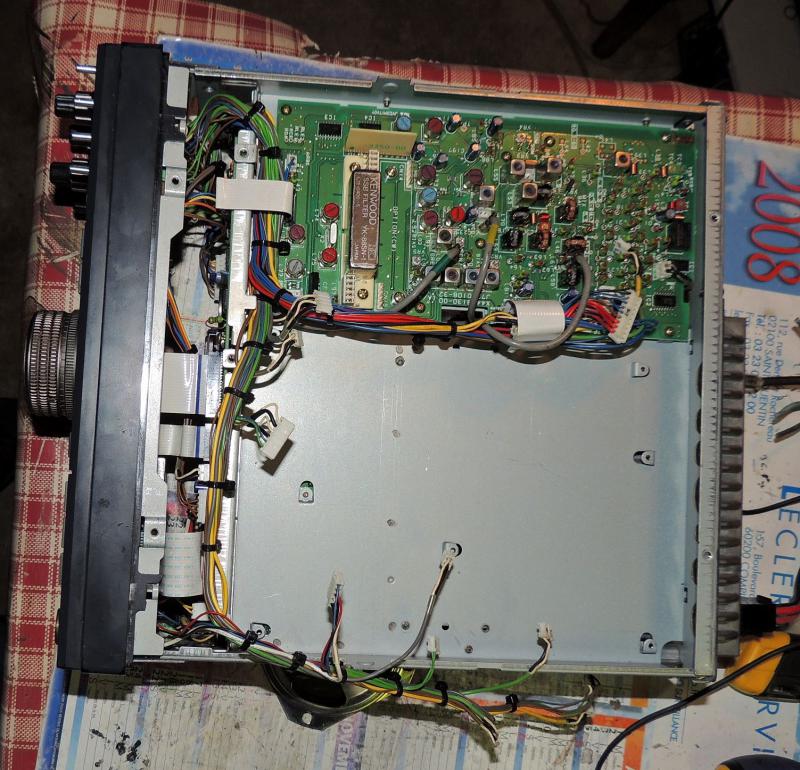

Démontage de la platine avec les 12 connecteurs pour vérifier les condenseurs de l’ampli BF










Ça se situe par là  ?




Et là ça se corse comme disait un ami de la div 104 , car il n’y a pas la place pour dessouder les composants !
C’est du double face, soudé des deux côtés tropicalisé une couche de résine
Il faut démonter le radiateur de l’ampli BF, la plaque que l’on voit
Ceci fait les pistes sont très fine (< au millimètre les pastilles aussi)

Démontage fait, les pastilles sont décollées, l’électrolytique a coulé, les pistes sont coupés,
 C’est tout oxydé.
Impossible de remettre comme tel condensateur dans le bon sens, mais heureusement il y a un peu de place.

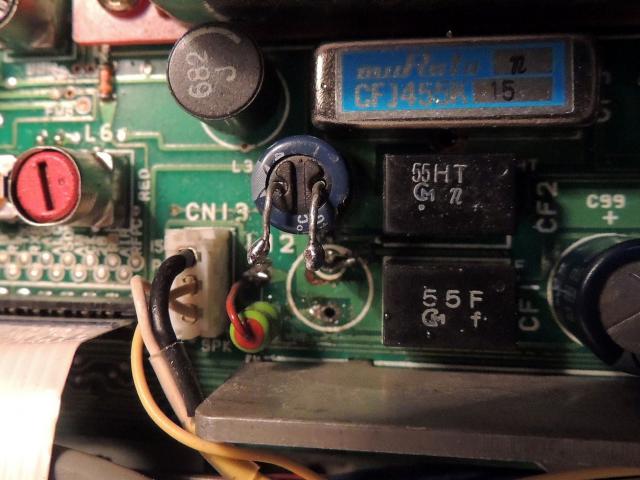

Je refais les pistes avec du fil de quelques dixième, ressoude des pins sur lesquels je soude le condo à l’envers.
 L’image parle d'elle même, on voit la pastille et piste HS

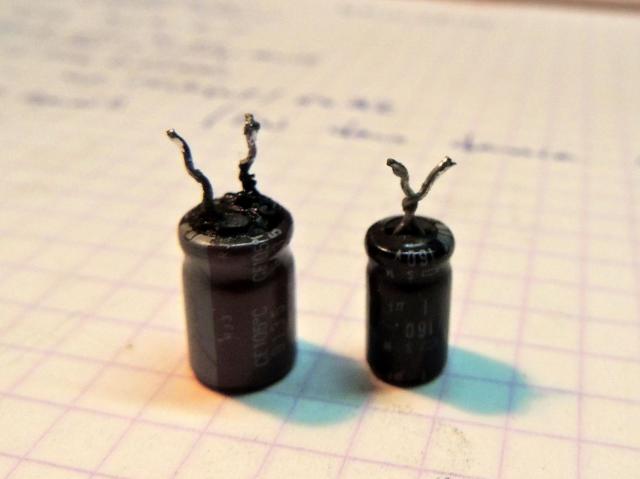

Par précaution il y a un autre condo que je change, mais c’est plus facile


Cette aventure a pris beaucoup de temps, chose que le dépanneur  ne pourrait justifier à 65 € ttc de l’heure
Cela coûterais aussi cher que l’émetteur HI !!
Conclusion, si un symptôme apparaît n’attendez pas de trop, car la réparation ne pourrais plus être possible.

Portez-vous bien est joyeuses fêtes de fin d’année.
14mit02-Dany

   le dossier si ça peut vous servir:http://www.sendspace.com/file/irf5zo


___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...
