yagi 440-450 mhz 11 elts, driver en forme de trapèze


Post new topic   Reply to topic    TECHNIQUE-RADIO-DX-PARTAGE Forum Index -> Radio - Technique - DX -> VHF - UHF -> PMR - 446 MHz -> Bidouilles antennes
Previous topic :: Next topic
menelik34
Modérateur


Joined: 09 Nov 2015
Posts: 298
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2,054
Moyenne de points: 6.89

 PostPosted: 17/11/2018, 15:09    Post subject: yagi 440-450 mhz 11 elts, driver en forme de trapèze Reply with quote Back to top

antenne yagi à trombone trapèze, genre LFA ...d'après cette page ...


 http://www.qslnet.de/member1/yu7xl/MOJE%20JAGI%20LFA%20ANTENE%20ZA%20144%20MHZ.htm ....


voici ce que ça donne, une fois extrapolée en 440-450MHz ...les courants sont bien réguliers de l'arrière vers l'avant ...
l'impédance est de 200 ohm, mais facilement adaptable à 50 ohm par rajout d'un morceau de coaxial demi onde en
parallele avec le point d'alimentation... 73's de 14OA372

























dispositif d'adaptation 200 en 50 ohm ... rapport 4:1












Last edited by menelik34 on 19/12/2018, 09:48; edited 3 times in total

Visit poster’s website
Publicité






 PostPosted: 17/11/2018, 15:09    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

le moustik
FDX


Joined: 02 Nov 2014
Posts: 1,189
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: TS 570 / Shogun
Ant: Yagi 3 et Sirtel 2000 gold
QTH: JN04LK Montayral
Point(s): 12,560
Moyenne de points: 10.56

 PostPosted: 17/11/2018, 19:20    Post subject: yagi 440-450 mhz 11 elts, driver en forme de trapèze Reply with quote Back to top

Chapeau!
Belle antenne!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



tonio
Modérateur


Joined: 25 Jul 2015
Posts: 346
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1,025
Moyenne de points: 2.96

 PostPosted: 18/11/2018, 03:35    Post subject: yagi 440-450 mhz 11 elts, driver en forme de trapèze Reply with quote Back to top

Bonsoir ou bonjour,


il y a une petite erreur dans le système d'accord, un morceau de coax taillé en longueur électrique de la demi-onde en parallèle du point d'alimentation ne permettra pas de passer d'une impédance apparente de 188 Ω  aux 50 Ω de nos lignes de transmission. Une ligne de longueur électrique de la demi-onde, en parallèle du point d'alimentation ne fait rien lorsqu'elle est en circuit ouvert et se comporte comme un court-circuit lorsque son extrémité est en court-circuit. C'est d'ailleurs, un excellent moyen de faire des filtres comme j'ai pu déjà le dire.


Si l'on souhaite mettre utilisé ce genre d'accord, le point d'attaque du stub n'est pas au point d'alimentation de l'antenne mais un peu plus loin. Le stub peut être soit en court-circuit ou en circuit ouvert, ce choix déterminera la longueur physique du stub.

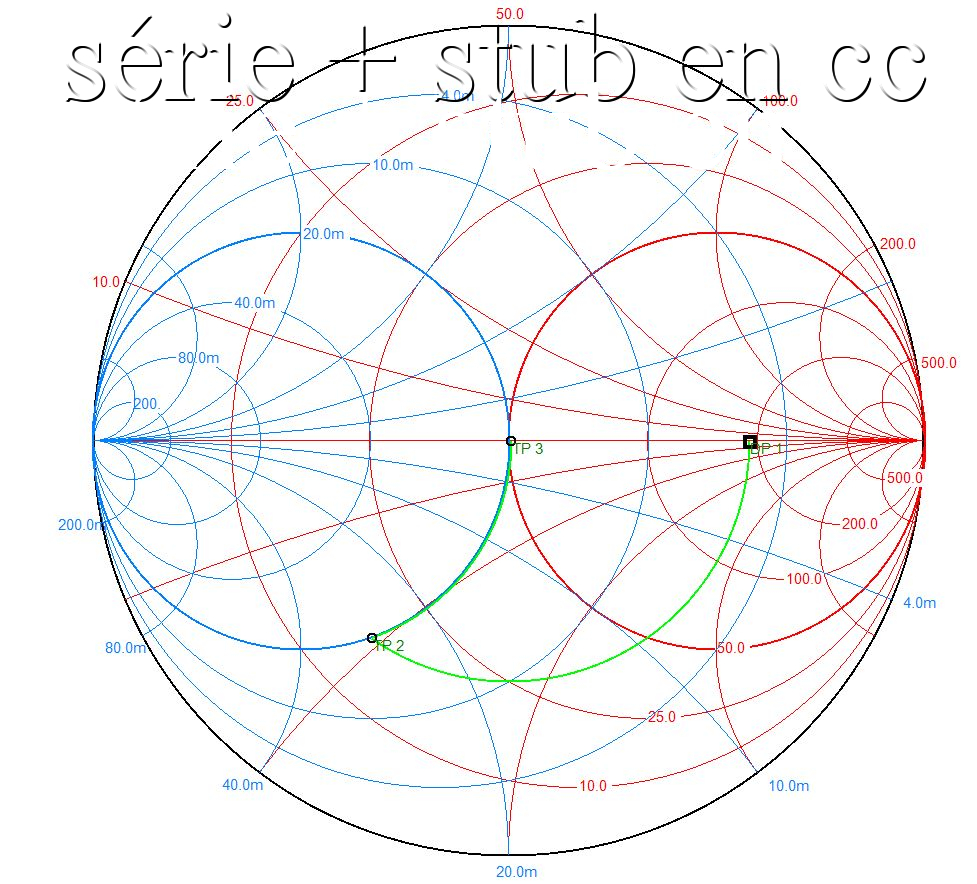

voici ce que cela donne avec un stub en court-circuit :

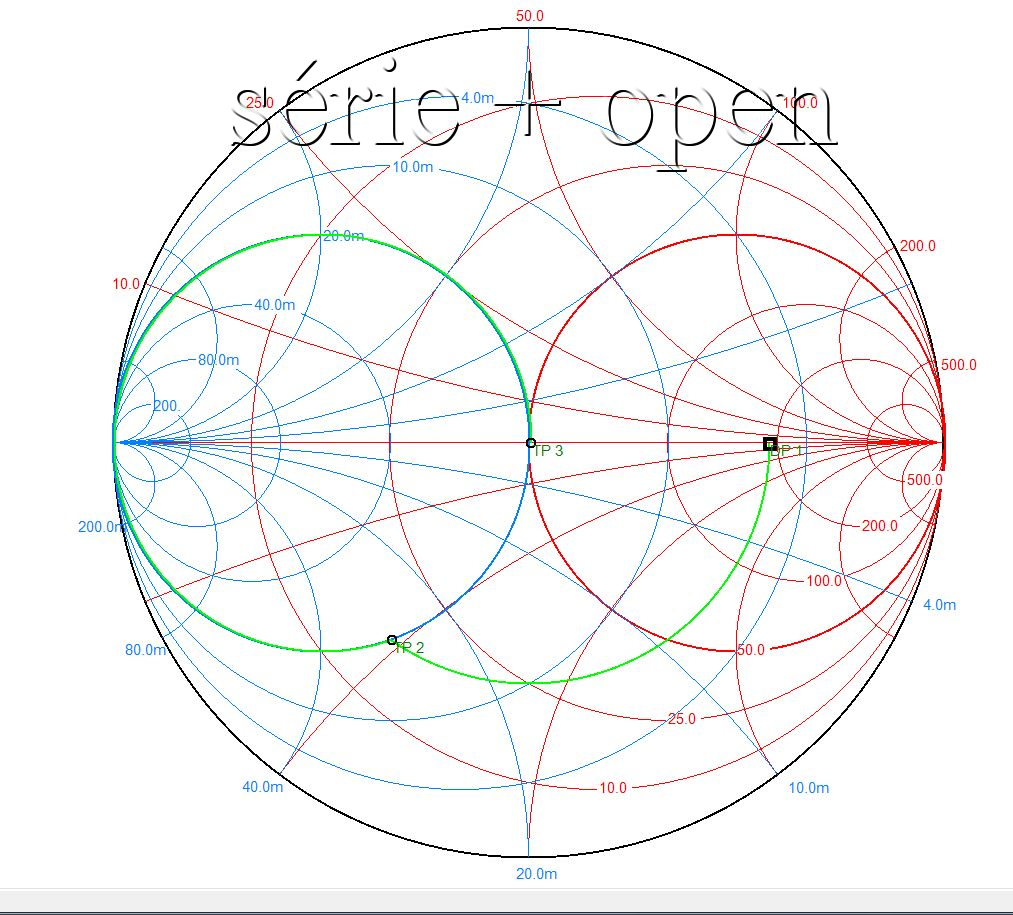

Et pour le stub en circuit ouvert :
