 MessagePosté le: 05/12/2016, 16:38    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

A propos de mat basculant, j'envisageais de faire aussi un mat basculant!
Ce mat servirait pour un petite yagi, voir une 5/8 pour le moment je ne sais pas!
Soutenu sur une hauteur de 2 m a partir du sol, avec un support sur lequel il y aurait un treuil manuel!
Ce mat ferait aux environs de 8 a 10 metres!
Je voudrais le faire en tube d'alu (le mat).
Si possible avec deux sections qui s'emboiteraient l'une dans la autre!
Ma question :
Quel tube utiliser? du carré ou du rond?
Quelle section ou diametre?
J'aurais une preference pour le rond, plus facile de fabriquer des pieces pour l'haubanner sur trois points!
Voilà, les experts a vos claviers!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Publicité






 MessagePosté le: 05/12/2016, 16:38    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 07/12/2016, 12:47    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Un petit UP!
Personne a construit un mat basculant?
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 358
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 08/12/2016, 05:42    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bonjour Yves,

Ici, pas de mat basculant, je fais à mon tour un petit UP. Wink

Je pense qu'en aluminium c'est assez compliqué, en effet, j'ai soudé l'alu il y a quelques années au semi-auto (avec fil alu et gaz spécial) c'est tout de même compliqué (soit ça fond, soit ça colle et si ça soude il faut des réglages très précis).
A moins que tu ne veuilles utiliser des vis pour l’assemblage des différents éléments ou que tu ne sois bien équipé en soudure.

Bon courage.

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
Mickael



Inscrit le: 02 Jan 2013
Messages: 246
QRZ 1: 14ML77
Prénom-First name: Mickael
TX: Yaesu FTdx 3000
Ant: Antron 99, Quad 4 él
QTH: Seine et Marne
Point(s): 3 235

 MessagePosté le: 08/12/2016, 08:09    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bonjour à tous, effectivement comme dit john très compliqué l'aluminium au soudages, il serait plus simple et pratique un mat basculant acier, j'en ai deux au qra fabliqué par moi même, un de 12metres sans hauban pour une vertical et filaire v inversé multi bande et l'autre mat de 11 mètres pour la quad 4 éléments 27 mhz  toujours sans hauban et ça bouge pas car très solide, je pourrais te montrer dès photos sur FB si ça t'intéresse Yves
___________________
14ML77.Seine et Marne 73/51 à tous



Dany



Inscrit le: 18 Aoû 2016
Messages: 219
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 08/12/2016, 11:26    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

73's à tous

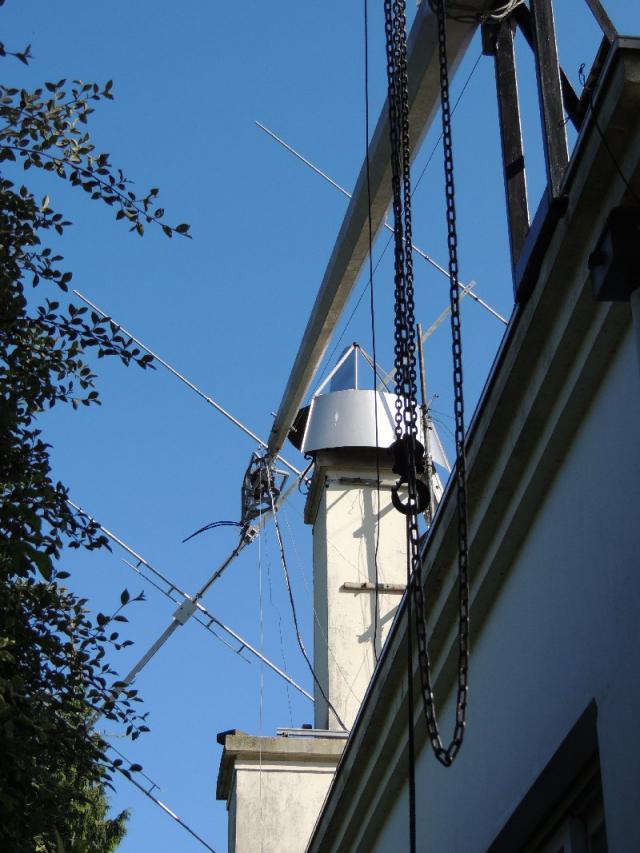

Mat basculant que j’avais réalisé avant mon pylône actuel de 18 m
Le cahier des charges du mat  devait être  fait de telle manière qu’une seule personne puisse mettre en œuvre le montage d’une antenne directive et pouvoir régler la hauteur.

   Particularité il est basculant et,aussi coulissant.

  a) La partie inférieure est réalisée à partir de deux  poteaux  PTT de 2 x 7  m.
  Le tube supérieur  d’un diamètre de 80 est télescopique, il est actionné par un treuil manuel
  De longueur 7 m  on ne peut le sortir que de 5 à 6 m par sécurité.
  b) L’ensemble (quand le tube est rentré) de longueur  ~13 m bascule sur un axe  solidaire dune chaise fixée
  dans le béton de la terrasse et se pose sur le rebord de la cheminée.(voir la  photo)
  c) La masse de l’ensemble est équilibrée par un contrepoids lesté pour facilité la manœuvre.
  Cela se lève « presque »  à main, par sécurité on utilisera un palan.
 Lorsque l’ensemble est vertical, on verrouille le bas et, il suffit de monter avec le treuil l’aérien, les haubans
  sont  en câbles inox, ils vont se tendres progressivement.
  d) Des boulons de réglages immobiliseront le mat pour libérer la tension du câble de traction
  du treuil. Pour cela il faut monter à l’échelle à 7m avec une ceinture de sécurité et serrer les boulons avec  une clef de 19.
  Ce n'est pas très pratique mais je ne sais pas faire autrement
  Une  fixation supplémentaire robuste par clamage viendra soulager  l’axe de rotation en fin de montage.
 e)La réalisation d’une cage de rotor, avec tube acier de 20x27 cintré à chaud ne posa pas de problème particulier
  Les bagues du rotor sont des bagues au graphite servant à l’accouplement de pompes industrielles d’un diamètre
  de 50 mm, graissées  par de la graisse qui tien à l'eau ,c'est protégé par des soufflés de cardan automobile.
  Des silents-blocs sont mis pour amortir les coups de vent sur le rotor.

 L’ensemble à été peint à la peinture anti corrosion à base de zinc
 C’est toujours en place depuis de nombreuses années ,il n’y a plus la cage à rotor ,il me sert uniquement pour la loop de 86 m

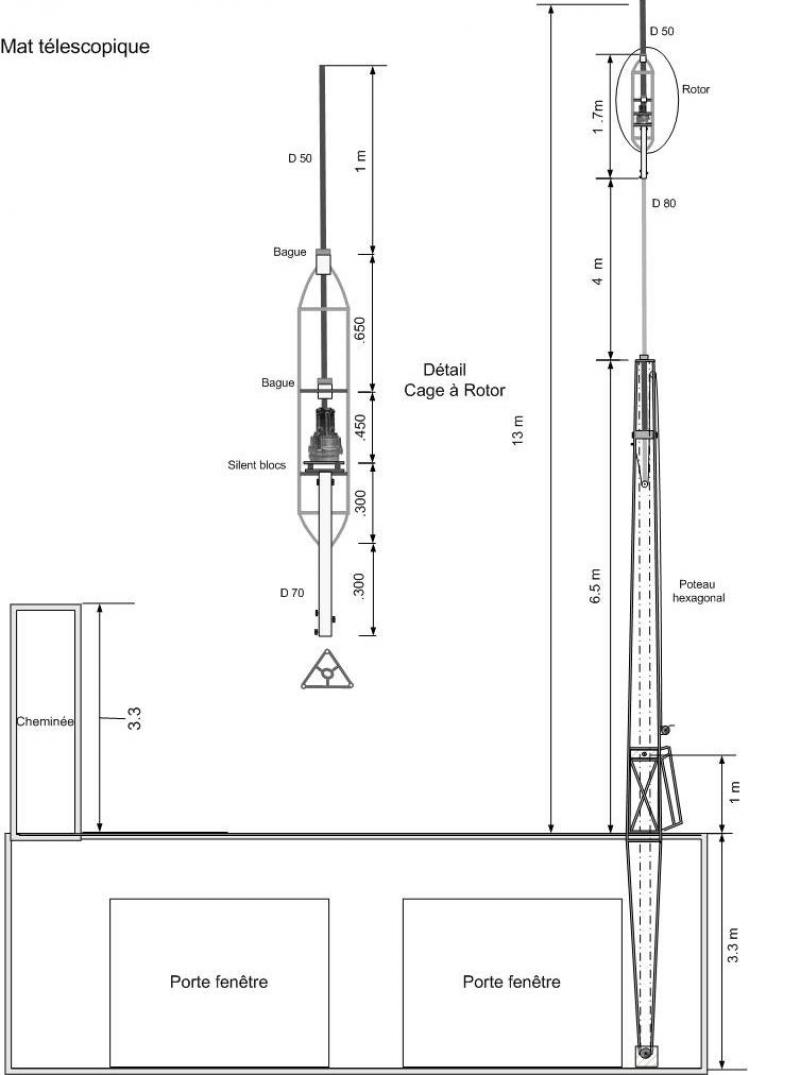

Plan du mat & cage à rotor (hauteur ~13 m )


http://www.radio-dx44.com/image/110/2/1/5/montage2-51187b8.jpg.htm




___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



Marco



Inscrit le: 12 Mai 2015
Messages: 398
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 13/02/2017, 18:13    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bonjour Yves,

Je viens de revenir sur le forum après une longue absence, pour le mat basculant, j'utilise ceci :


En vente chez Wimo reference de l'article 23120



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 358
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 13/02/2017, 19:00    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bonsoir Marco, ingénieux en effet, merci pour ta contribution, bonne soirée !

PS : C'est un tas de sable en dessous ?

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
Marco



Inscrit le: 12 Mai 2015
Messages: 398
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 13/02/2017, 19:40    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Oui, tu peux aussi bien l'enterrer ou le scellé.


14CG316



Inscrit le: 10 Déc 2016
Messages: 15
QRZ 1: 14CG316
QRZ 2: 14FRS2622
Prénom-First name: Christophe
Ant: SIRIO VECTOR 4000
QTH: JN03NP
Point(s): 0

 MessagePosté le: 27/02/2017, 19:57    Sujet du message: Pylone basculant Répondre en citant Back to top

Ma petite réalisation: mat de 5m basculants : Tout en matériel de récupération, le mat est un tube acier d'irrigation.
Tube pivotant 70cm, pied 2m dont 1,30m planté en terre. 4 haubans à 45° en câble inox 2mm (un seul à défaire pour coucher le mat)
Blocage du tube rond par 2 boulons sur le tube carré.

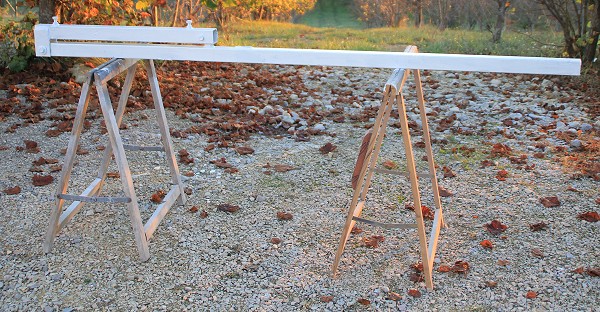

1) avant installation :



2) Mat plié : 1 fourche en "v" pour éviter que l'antenne ne touche le sol

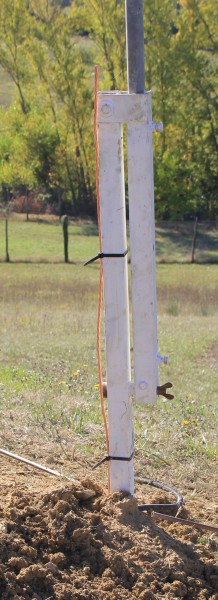

3) Relevé : blocage pas 1 vis M10, à gauche tresse de terre cuivre.


___________________
La vérité ne s'apprend pas elle se découvre



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 28/02/2017, 08:14    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Alors çà çà me plait!
Beau boulot!
Juste une question:
Tu le releve comment?
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 358
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 28/02/2017, 19:30    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bonsoir, beau boulot, je rejoins pleinement Yves!

Bonne soirée 73

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
14CG316



Inscrit le: 10 Déc 2016
Messages: 15
QRZ 1: 14CG316
QRZ 2: 14FRS2622
Prénom-First name: Christophe
Ant: SIRIO VECTOR 4000
QTH: JN03NP
Point(s): 0

 MessagePosté le: 01/03/2017, 19:39    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Un peu de retard pour ma réponse mais hier soir je n'avais plus de courant au QRA !

Pour l’instant je le manipule à la force des bras Confused   en progressant de l’antenne vers la base !

L'angle critique si situe entre 45 et 70°, c'est là que l'effet levier est maximum. Après 70° le poids devient négligeable (antenne à la verticale).

L'antenne fait 4,7kg, le mat,  un tube acier de 40mm  (le minimum pour une grosse verticale) et 5m fait 6kg. L'axe pivot est en M10. Les 2 brides sont en acier 6mm d'épaisseur. Ne pas oublier l’écart obligatoire entre les 2 tube pour permettre la rotation.

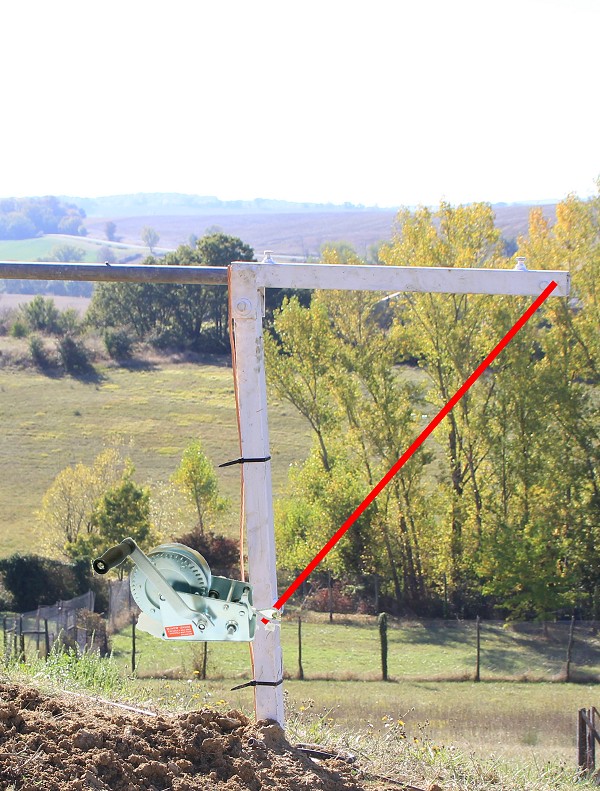

Bon je pourrait facilement mettre un  petit treuil à manivelle comme ci dessous, avec un facteur de 6 dut à l'effet levier (65kg de traction nécessaire dans mon cas).

Il faut penser aussi à bien placer les haubans dans l'axe pour n'avoir qu'un seul à détacher pour coucher le mat.

En revanche comme tout mat basculant, la manipulation devient critique si le vent est trop fort et dans le mauvais sens. A cause de la pente de mon terrain j'étais obligé de le placer dans l'axe est-ouest. Par vent de Bordeaux dur dur !


___________________
La vérité ne s'apprend pas elle se découvre



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 02/03/2017, 08:13    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Merci de toutes les explications.............
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 466
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 10/03/2017, 20:10    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Jolie boulot qui me donne des idées, bien joué  Okay
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 358
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 11/03/2017, 07:31    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Bon travail Great Job ! Merci pour le partage Christophe 73 Bon travail
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 466
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 09/06/2017, 20:40    Sujet du message: Conseils mat basculant en Alu Répondre en citant Back to top

Salut,
Voici donc mon petit bricolage pour le moment. Ca supporte la petite quad sans soucis  Wink


https://www.youtube.com/watch?v=xlgG8HU08KQ




___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
Contenu Sponsorisé






 MessagePosté le: Aujourd’hui à 05:41    Sujet du message: Conseils mat basculant en Alu Back to top


Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-INFOS-DX-PARTAGE Index du Forum -> Pylônes et Mâts Toutes les heures sont au format GMT
Page 1 sur 1


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation

Cobalt 2.0 phpBB theme/template by Jakob Persson.
Copyright © 2002-2004 Jakob Persson


Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com
