 MessagePosté le: 08/11/2016, 22:43    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

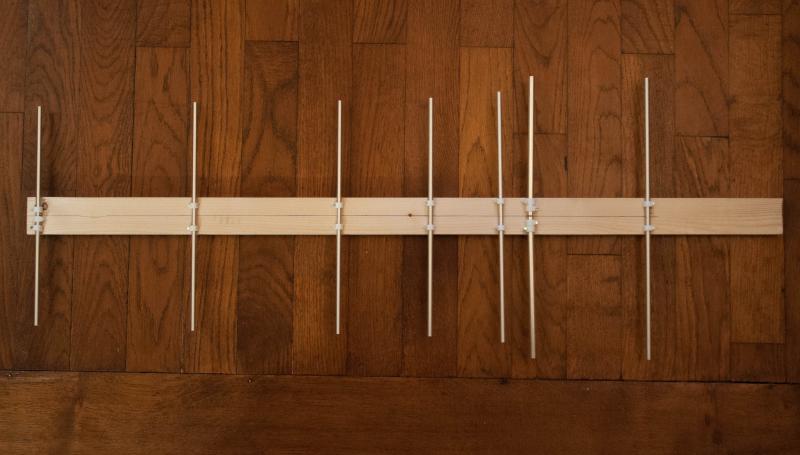

antenne yagi 440-450mhz 7 élts .. suite à une demande sur un forum, il m'a été demandé de modéliser une 6 élts, que je n'ai pas fait du reste, à ce nombre d'éléments, correspond un rapport av/ar faible. En effet, ayant subi une expérience récente en altitude, il s'est avéré que pour une antenne ayant du gain, en PMR, il arrive beaucoup de stations lointaines, de partout, y compris entre les 8 canaux (ce jour là, Italie plein pot ). Il m'a fallut donc modéliser une 7élts que voici ... mon but était 20 à 35 dB, mais impossible en dessous de 10 et plus d'éléments. Ici, on arrive à 29 dB ..ce qui est considérable... le directeur est en 8mm et les parasites en 6mm, alu ...écartement entre les 2 demis brins du driver 10mm, de la connexion 15mm, symétrisation souhaitée pour éviter de perdre qques dB de gain et jusqu'à 4 à 6 dB de rapport av/arr ...
les éléments seront fixés soit sur boom isolant, soit avec isolateurs sur boom métallique. Tout élément placé à travers un boom métallique, isolé ou non, devra etre incrémenté d'une B.C. (boom correction ) ... voir pages de DG7YBN, DK7ZB, etc ...
réglages : tracer le point zéro à 3cm d'un bout du boom ... tracer ensuite par cumulation des espacements, et installer le driver seul. Le mettre à la résonnance au ROS minimum ou avec un analyseur, à la réactance mini, près de 0 .... installer les parasites, réflecteurs, sauf D1 qui sera scotché en attente pour améliorer le ROS. Une fois le minimum de ROs trouvé , fixer Dir1
bonne réalisation ...Sergio
remarques : l'émission sur cette bande de fréquences, est soumise à autorisation gouvernementale, se renseigner auprès de votre administration avant d'émettre ... !!!
l'émission sur les fréquences PMR et DMR , DPMR etc ... sur 446 mhz est libre mais doit se faire à l'aide de postes homologués et non bricolés ...
(je dit ça, je dis rien .... ;-) )


nouvelle mouture le 12.11.2016
plus de 17dBi à 3m d'un sol moyen (average)
techniquement, je dirai que c'est une antenne aboutie, que j'ai passé bcp de temps à peaufiner pour avoir aussi bien un bon gain, qu'un rapport av/ar honorable pour éviter les émissions indésirables de l'arrière ...

























Dernière édition par menelik34 le 12/11/2016, 19:48; édité 3 fois

Visiter le site web du posteur
Publicité






 MessagePosté le: 08/11/2016, 22:43    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 144
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 976
Moyenne de points: 6,78

 MessagePosté le: 09/11/2016, 14:05    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Avec un schéma ça aurait été bien mieux ! Mais bon on fait avec !!


menelik34



Inscrit le: 09 Nov 2015
Messages: 207
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2 045
Moyenne de points: 9,88

 MessagePosté le: 09/11/2016, 16:40    Sujet du message: antenne yagi 440-450 mhz 7 elts Répondre en citant Back to top

en demandant avec une formule de politesse, celà aurait été , dirais je, idéal
mais bon, on fera avec, hein ?  ;-)




attention, le schéma d'origine a changé
il remplace le précédent en début de post




Dernière édition par menelik34 le 12/11/2016, 20:34; édité 1 fois

Visiter le site web du posteur
14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 144
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 976
Moyenne de points: 6,78

 MessagePosté le: 09/11/2016, 16:59    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Milles excuses si j'ai choqué, ce n'était pas mon but !
Le sujet était très intéressant et j'aurais aimé en savoir plus !!
Toutes mes bonnes amitiés
Jean-Marie 14 FDX 050



menelik34



Inscrit le: 09 Nov 2015
Messages: 207
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2 045
Moyenne de points: 9,88

 MessagePosté le: 09/11/2016, 17:05    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

14fdx050 a écrit:

1) Le sujet était très intéressant et j'aurais aimé en savoir plus !!
2) Milles excuses si j'ai choqué, ce n'était pas mon but !






Bonsoir Jean Marie
pour le 2), c est pas grave ...
pour le 1) que veux tu savoir de plus ?
 73's



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 891
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 504
Moyenne de points: 14,03

 MessagePosté le: 09/11/2016, 18:06    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Ah !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Si tout le monde partageait et aidait les OM comme le fait mon ami Sergio!!!!!!!!!!!
Alors avant de viles reflexions, on demande..................................... gentiment.
Sad
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 09/11/2016, 18:13    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Bonsoir Serge,

Merci pour cette modélisation et de partager ces connaissances, c'est pleinement dans l'esprit de ce forum.

Je n'ai pas de questions, du fait que je ne fabrique plus d'antennes, mais je salue ce travail et te remercie  Okay .

Bonne soirée 73

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 622
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: 27mhz et 446mhz
Ant: Cubical Quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 3 956
Moyenne de points: 6,36

 MessagePosté le: 09/11/2016, 19:54    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Bonjour serge et merci beaucoup pour le partage de cette aerien, je me mettrais au boulot ce week end je te tiens au jus  Okay
___________________
Vive la radio :-)



Visiter le site web du posteur
menelik34



Inscrit le: 09 Nov 2015
Messages: 207
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2 045
Moyenne de points: 9,88

 MessagePosté le: 09/11/2016, 20:03    Sujet du message: antenne 440-450 mhz 7 elts Répondre en citant Back to top

merci pour vos encouragements
l'antenne ne devrait pas etre tres difficile à construire, la bande est parfaitement plate de 440 a 450 mhz
ROS en dessous de 1.5:1 , de 430 à 455 mhz


attention, le schema est modifié
voir en debut de post


Dernière édition par menelik34 le 12/11/2016, 20:35; édité 1 fois

Visiter le site web du posteur
14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 144
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 976
Moyenne de points: 6,78

 MessagePosté le: 10/11/2016, 05:07    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

Un grand merci Serge, tout va bien et j'ai compris !
Bonne continuation et bonnes réalisations !
Jean-Marie 14 FDX 050



Laurent08



Inscrit le: 04 Oct 2014
Messages: 89
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 1 255
Moyenne de points: 14,10

 MessagePosté le: 10/11/2016, 06:41    Sujet du message: antenne yagi 440-450 mhz 7 éléts Répondre en citant Back to top

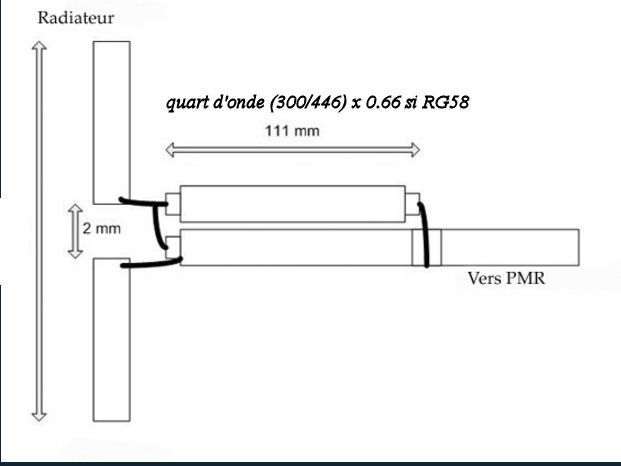

symétrisation souhaitée pour éviter de perdre qques dB de gain et jusqu'à 4 à 6 dB d²e rapport av/arr ...
