 MessagePosté le: 08/01/2016, 13:43    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

A la demande expresse de Phil, et c'est parce qu'il a insisté.....................HI!!!!!!!!!!!!!










Ci-joint petit schéma pour les bidouilleurs pour construire une Yagi 446 !
En polar verticale, mettre le brin central sur l’élément haut du dipôle !
Si vous avez des questions !
A vos outils !

PS : Calculs via l'outil qui est sur ce site.
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Publicité






 MessagePosté le: 08/01/2016, 13:43    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX555 Phil
Modérateur


Inscrit le: 14 Déc 2013
Messages: 1 447
QRZ 1: 14FDX555
QRZ 2: 14FRS1548
Prénom-First name: Philippe
QTH: JN18DU
Point(s): 23 850
Moyenne de points: 16,48

 MessagePosté le: 08/01/2016, 18:23    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Je précise que c'est suite à ma demande à Yves sur Facebook, hi !
Mon pauvre, je pensais que tu pouvais faire une copie d'écran, qu'il y avait déjà un dessin.
1000 fois merci pour la reprise sur papier à la main !
___________________

73 à tous !
Philippe

Juste un "radio rigolo" écouteur des bandes RA, un peu de PMR le soir et encore moins de 11 m (uniquement durant mes congés)



Visiter le site web du posteur
14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 08/01/2016, 18:30    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Super Merci !


Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

 MessagePosté le: 08/01/2016, 19:35    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Le partage toujours le partage!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 09/01/2016, 13:09    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Merci Yves, que donnerai t elle en polarisation verticale ?


Visiter le site web du posteur
Invité



Inscrit le: 23 Mar 2014
Messages: 501
Prénom-First name: Michael
TX: TS 50
Ant: //-//
QTH: Hainaut
DXCC: 236
Point(s): 10 215
Moyenne de points: 20,39

 MessagePosté le: 09/01/2016, 14:08    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Excellent Moustik (y)


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

 MessagePosté le: 09/01/2016, 16:15    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Tu peux la mettre en verticale avec brin coax en haut et masse en bas!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

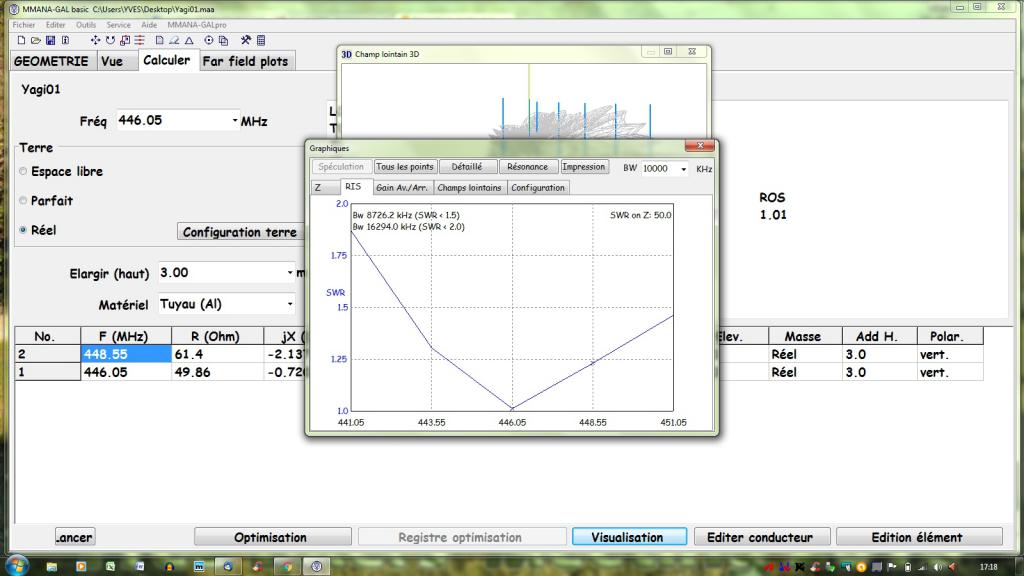

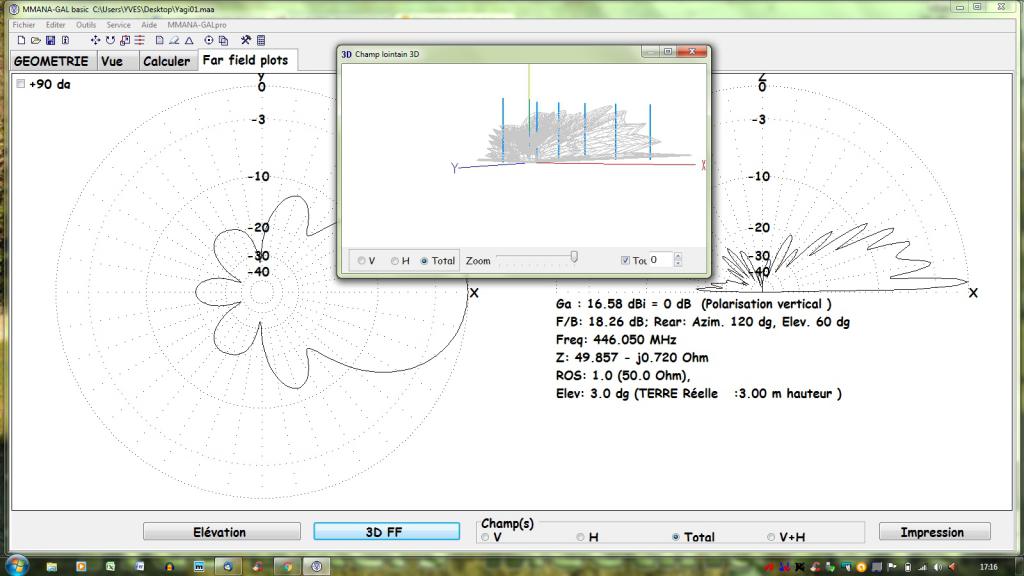

 MessagePosté le: 09/01/2016, 16:20    Sujet du message: Yagi 7 éléments Répondre en citant Back to top



___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 FRS 2065



Inscrit le: 28 Jan 2014
Messages: 230
QRZ 1: 14 FRS 2065
QRZ 2: 14 AR 4851
QRZ 3: 14 QQ 085
Prénom-First name: Mickaël
TX: ALINCO DX SR8
Ant: Sirio 3 éléments
QTH: Sud VENDEE
DXCC: ?pasplus?
Point(s): 3 128
Moyenne de points: 13,60

 MessagePosté le: 09/01/2016, 18:23    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Bien compris !


Visiter le site web du posteur
Invité



Inscrit le: 23 Mar 2014
Messages: 501
Prénom-First name: Michael
TX: TS 50
Ant: //-//
QTH: Hainaut
DXCC: 236
Point(s): 10 215
Moyenne de points: 20,39

 MessagePosté le: 09/01/2016, 22:22    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

c'est pas limite une 7 elements en 446 Mhz ? on peux egalement la croiser et doubler ainsi la polarité ( x 2 coax)


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

 MessagePosté le: 10/01/2016, 09:30    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Mic a écrit:
c'est pas limite une 7 elements en 446 Mhz ? on peux egalement la croiser et doubler ainsi la polarité ( x 2 coax)




On peut fort bien aller beaucoup plus haut, la logueur est bien sûr en consequence, ainsi que le gain et le rapport F/B.
J'ai posté celle-ci (que j'ai mis aussi sur un groupe Face de bouc ),a  la demande de Phil pour aider les debutants en 446 et construire une antenne!
Un gain de 18 dbi, c'est pas si mal!
La polarisation horisontale est tres peu utilisée en 446.


Si tu as des propositions concretes avec schémas et tout ce qui va bien, merci de poster tes idées,on les lira avec plaisir!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!


Dernière édition par le moustik le 10/01/2016, 09:41; édité 1 fois

Invité



Inscrit le: 23 Mar 2014
Messages: 501
Prénom-First name: Michael
TX: TS 50
Ant: //-//
QTH: Hainaut
DXCC: 236
Point(s): 10 215
Moyenne de points: 20,39

 MessagePosté le: 10/01/2016, 09:32    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

je dois avoir cela dans mes archives certainement mais version papier, il faudrait retranscrire cela en pdf .. mais, toi de l'avoir testée, je te posais la question de savoir si ce n'etait pas limite une 7 elem pour 446 ? ton avis ! ba t


14mdx0884



Inscrit le: 06 Oct 2012
Messages: 398
QRZ 1: 14mdx0884
QRZ 2: 14frs016
QRZ 3: 14e8b33
Prénom-First name: Patrick
TX: Maas DX 5000, TS 480
Ant: HB9CV hom-made
QTH: QTH locator : IN94RO Cabanac et Villagrain
Point(s): 6 926
Moyenne de points: 17,40

 MessagePosté le: 10/01/2016, 15:36    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Bonjour
Quelques photos de mes antennes en 446
Une 6 et une 7 eléments









Patrick
___________________
14 mdx 0884 Patrick
Cabanac et Villagrains Sud Gironde IN94RO



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 10 146
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 456
Moyenne de points: 16,31

 MessagePosté le: 10/01/2016, 19:01    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Bon travail Patrick merci pour le parage 73 et bonne semaine à suivre.  Okay
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visiter le site web du posteur
slydventure
FDX


Inscrit le: 08 Oct 2017
Messages: 7
QRZ 1: 14FDX079
Prénom-First name: Sylvain
QTH: St Germain de Marencennes
Point(s): 35
Moyenne de points: 5,00

 MessagePosté le: 29/09/2018, 16:44    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Bonjour, j'ai beau essayer de reprendre la modélisation de cette antenne dans MMana, je tombe pas du tout sur ces résultats :/


Il y a quand même un truc qui me chagrinne aussi, une 7 éléments avec un gain pareil j'ai du mal à y croire, on est plus sur quelque chose comme 12 éléments pour avoir ça.


Il aurait été bien de linker le fichier qui va bien.



Visiter le site web du posteur
tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 01/10/2018, 05:02    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

Bonjour,


en partant du principe que tu as saisi les bonnes dimensions, une des explications possibles pour justifier les écarts que tu constate est les paramètres utilisés pour la segmentation.
Suivant les paramètres utilisés, les résultat obtenus peuvent varié de manière considérable, que soit le gain, la fréquence de résonance ou le ROS.
Un des moyens de vérifier la cohérence des résultats est de modifier ces paramètres et l'on doit obtenir des choses sensiblement similaires.
Dernier point mmana n'est pas vraiment "précis" en UHF et une simulation restera toujours une simulation,  par définition quelque chose de faux (qui peut se rapprocher plus ou moins de la réalité).
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



menelik34



Inscrit le: 09 Nov 2015
Messages: 217
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 2 046
Moyenne de points: 9,43

 MessagePosté le: 01/10/2018, 07:07    Sujet du message: Yagi 7 éléments Répondre en citant Back to top

bonjour
3 des erreurs les plus courantes :
1 - des gens confondent pour le parametre R ...diametre et rayon, c est ce dernier qui est valable
2 - lors de la rentrée des parametres, certains ne font pas attention aux cases cochées lors de l'etablissement
     des espaces entre les brins .... soit espace cumulé, soit espace entre chaque brin
3 - la segmentation ...si l'on ne modifie pas la segmentation, MMANA attribue le plus souvent jusque
      40 segments par demi longueur d'onde ...en général, 22 ou 24 segments par longueur d'onde
      suffisent amplement. (nombre pair ) .... pour NEC2 et dérivés, nombre impair ...
dans les angles un peu aigus, plus on se rapproche de l'angle, plus il faut augmenter le nombre de
segments.
pour une yagi simple, il n'y pas trop de contraintes.
au delà de 300 MHz, il est illusoire d'obtenir des résultats exploitables sous MMANA à part quelques rares
exceptions
les programmes gratuits à partir du moteur NEC2, sont tout à fait valables en UHF, tant qu'il n'y pas de
fils rapprochés ou près du sol.
enfin, et ceci est une constatation générale, peu ou prou, prennent le temps de lire les modes
d'emploi jusqu'au bout, ce qui fait que beaucoup modélisent, mais ne maitrisent pas les logiciels.
j'ai beaucoup lu les modes d'emploi, et malgré tout, je ne maitrise pas à fond.
la segmentation est très importante, ce qui conditionne aussi en partie les résultats.
enfin, se rappeler que la modélisation telle qu'on la voit la plus souvent, ne concerne que les brins
dans l'espace ...les raccorder en travers du boom métallique, isolés ou non, ou sur un support, de hauteur
inférieur à une épaisseur de boom, ( au moins pour VHF et au delà, entraine une B.C. ( correction
de boom, ce qui rallonge un peu la longueur des brins.
cordialement, Sergio
