Les antennes Yagi et HB9CV pour 10 et 11 métres
Goto page: 1, 2  >

Post new topic   Reply to topic    TECHNIQUE-RADIO-INFOS-DX-PARTAGE Forum Index -> Radio - Technique - DX -> Technique -> Antennes -> Antennes directives
Previous topic :: Next topic
041 DOM
Guest





 PostPosted: 08/12/2007, 22:00    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

NOTIONS SUR LE GAIN DES ANTENNES DIRECTIVES


ANTENNES DIRECTIVES ET GAINS


Une antenne directive a peu de pertes, toute l’énergie qu’on lui donne est rayonnée. Le fait qu’elle ait du gain dans un sens signifie qu’elle envoie dans cette direction l’énergie qu’elle n’envoie pas dans les autres. Augmenter le gain d’un ensemble d’aérien dans une seule direction revient à diminuer ce gain dans les autres directions, donc à augmenter sa directivité. Plus l’énergie est concentrée dans une direction au détriment des autres, plus grand est le gain dans cette direction.

L’avantage de l’antenne directionnelle, est qu’elle procure un confort d’écoute très sélectif qui permet de se débarrasser des parasites et interférences local, qui bien sur ne sont pas dans son champ de réception.
L’autre avantage que procure l’antenne directive qu’elle que soit sont type ( Yagi, Quad, Delta loop )est comme nous venons de le voir précédemment, c’est son GAIN qui s’exprime en DB, qui améliore nettement les signaux émissions et réceptions sur les correspondants.

Des formules existent d’ailleurs permettant de calculer le Gain d’une antenne d’après son diagramme de rayonnement.

Un Kilowatt envoyé dans un dipôle demi onde (doublet de deux fois 2,75m) fournira le même signal chez un correspondant que 100 Watts dans une antenne directive de Gain de 10 Dbd ou que 10 Watts dans une antenne de 20 Dbd ( Dbd = toujours par rapport au dipôle de référence) .

Une antenne directive ayant un Gain de 10 Dbd, présente un Gain de 12,15 Dbi (par rapport à l’antenne isotrope) l’antenne isotrope est une antenne purement théorique qui rayonnerait dans toutes les directions ( 360°). C'est cette 2ème antenne de référence qui permet de faire les calculs et mesures de rayonnement pour toutes les antennes ( GP - Filaires - Yagi - Quad - Delat loop etc . .) Isotrope = + 2.15 db par rapport au Gain DBd (dipole).


NOTA : La Puissance Apparente Rayonnée : PAR
PAR = puissance HF multipliée par le Gain en puissance
EXEMPLE : Puissance HF = 10 W
Antenne de 8 Dbd de Gain
Gain en puissance = 6,31 (coefficient multiplicateur)
PAR = 63,1 Watts de sortie sur l’antenne
Donc si on prend une Delta Loop de 2 Eléments qui bien souvent à un Gain de environ 10 Dbd à cette valeur correspond un Gain en puissance qui est de 10 (coefficient multiplicateur), il est facile de comprendre que les 10 Watts de l’émetteur vont donnés = 100 Watts sur l’antenne.
Le PAR à mettre en jeu pour établir une liaison dépend de plusieurs critères, le type d’antenne, de la propagation et du confort d’écoute souhaité (rapport signal sur bruit à la réception)


VOIR TABLEAU CI-DESSOUS = PAR = PWR x Coef multiplicateur

Dbd PWR Coef x PAR
3 ----10w- 1.99 --- 19,9w
4 ----10w--2.51--- 25,1w

5 ----10w--3,16 --- 31,6w

6 ----10w--3,98 --- 39,8w

7 ----10w --5,01--- 50,1w

8 ----10w-- 6,31--- 63,1w

9 ----10w---7,94 ---79,4w

10 ---10w --10 -----100w

11 ---10w --12,6 ---126w

12 ---10w --16 -----160w

13 ---10w --20 -----200w

14 -- 10w --25 -----250w

15 ---10w --32 -----320w

16 ---10w-- 40 -----400w

17--- 10w-- 50 -----500w

18 ---10w --63 -----630w

19 ---10w --80 -----800w

20 ---10w --100 ---1000w

30 ---10w --1000 --10000w

40--- 10w --10000 -100000w

50 ---10w --100000 --1000000w

Quand on arrive vers les 12 à 15 Dbd avec une antenne HF / Par exemple sur la bande des 11 mètres est déja un grand Maximun !

73's à Tous - DOM 041.


Last edited by 041 DOM on 03/03/2008, 17:59; edited 1 time in total

Publicité






 PostPosted: 08/12/2007, 22:00    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

041 DOM
Guest





 PostPosted: 09/12/2007, 00:12    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

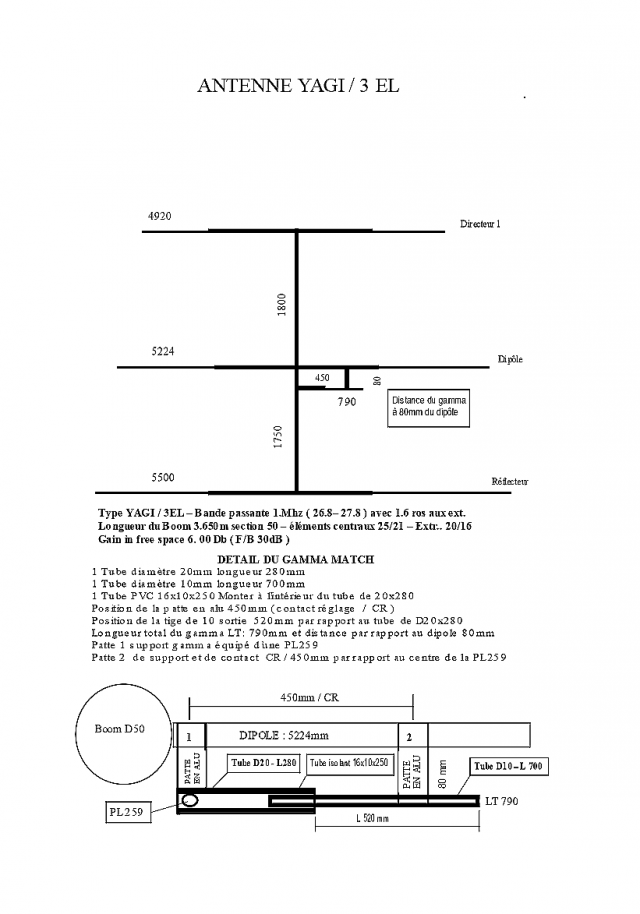

PLAN DE LA YAGI DXSR 3 EL



041 DOM
Guest





 PostPosted: 09/12/2007, 00:15    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

PLAN DE LA YAGI DXSR 4 EL


Attention Antenne très sélective :
Rapport AV/AR (F/B) = 45 Db à environ 11m/Sol -(si monter sur pylône sans obstacles en dessous)-



041 DOM
Guest





 PostPosted: 09/12/2007, 00:17    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

PLAN DE LA YAGI DXSR 5 EL



041 DOM
Guest





 PostPosted: 09/12/2007, 00:51    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

YAGI 3 EL : Gain en espace libre 6 dBd (8.1dBi) - Gain à 12 m de hauteur : 11.9 dBd (14dBi) - Coefficient x à 12m = x 15.5
YAGI 4 EL : Gain en espace libre 7 dBd (9.1dBi) - Gain à 12 m de hauteur : 12.8 dBd (14.9dBI) Coefficient x à 12 m = x 19
YAGI 5 EL : Gain en espace libre 8.1 dBd (10.2dBI) Gain à 12 m de hauteur : 13.8 dBd (15.9 dBi) Coefficient x à 12 m = x 24
WARNING !! PLANS DE YAGI / Pour infos si les plans sont difficilement descriptibles, me joindre = 041dom@gmail.com - je me ferais un plaisir de vous envoyer les plans par EMAIL - je signale que les côtes ont été relever sur des antennes d'un grand fabricant Français - et qu'il est interdit d'en faire des reproductions à l’identique pour un but lucratif ! toutefois la loi permet de faire des reproductions pour un usage privé ! 73's bonnes réalisations.



Administration
Administration


Joined: 13 Nov 2007
Posts: 111
QRZ 1: 14XX001
Prénom-First name: Admin
Point(s): 1,765

 PostPosted: 09/12/2007, 07:38    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Encore une fois un sacré bon boulot Dom, on voit que lorsque tu commences quelque chose tu es soucieux du détail.
Les plans nous paraissent tout à fait clair en tout cas donc très lisibles.

Les OM qui voudraient plus de détails pourront te contacter donc no soucis  !

Merci pour ces plans très intéressants ! Okay
___________________
Admin du forum bleu



14FAT281 Michel
Guest





 PostPosted: 23/12/2007, 17:31    Post subject: Mon HB9CV 4élées ( 281 ) Michel Reply with quote Back to top

Bonjour, voici, la HB9CV 4 éléments qui est au QRA , une fabrication OM !
simple, solide , elle a un grand espacement avant , comme vous le remarquerez sur le plan
de montage !

Bonne lecture , ou réalisation, je me tiens a votre disposition, pour tous renseignements !

J'ai plus de 200 DXCC réalisées avec cette antenne là ! (possibilité de la passer en 5 éléments) !

Michel ( 14FAT281 ) !




Suite :





041 DOM
Guest





 PostPosted: 26/12/2007, 18:44    Post subject: PLAN HB9CV-4EL Reply with quote Back to top

Les cotes d'une HB9CV-4EL que j'ai repris avant démontage en 1992 - (BQS) - Bande passante très large 2 Mhz - Gain en espace libre 8.32 dBd
La ligne de déphasage et réalisée avec des tubes aluminium de forte section et est montée sur des colliers (type hydrolique) et passe par un condensateur variable réglé autour de 75 picos farad - voir Plan -




14ZK281
Guest





 PostPosted: 27/12/2007, 11:23    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Slt, Dominique, ces super, j'espère que tous ces plans, amènerons des OM a fabriquer leurs aériens a l'image de Jean-Hervé avec sa super G4ZU 3 élées !

Bravo en tous cas, pour tes expériences divers, et pour ton esprit de communication, c'est super
important sur un forum !

Amitiés à toutes et tous, !
Bonne fin de semaine, vive le 11 m !
Michel ( 281 ) Okay



Administration
Administration


Joined: 13 Nov 2007
Posts: 111
QRZ 1: 14XX001
Prénom-First name: Admin
Point(s): 1,765

 PostPosted: 08/01/2008, 14:16    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

DOM wrote:
Les cotes d'une HB9CV-4EL que j'ai repris avant démontage en 1992 - (BQS) - Bande passante très large 2 Mhz - Gain en espace libre 8.32 dBd
La ligne de déphasage et réalisée avec des tubes aluminium de forte section et est montée sur des colliers (type hydrolique) et passe par un condensateur variable réglé autour de 75 picos farad - voir Plan -



___________________
Admin du forum bleu



Administration
Administration


Joined: 13 Nov 2007
Posts: 111
QRZ 1: 14XX001
Prénom-First name: Admin
Point(s): 1,765

 PostPosted: 08/01/2008, 14:18    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Superbes réalisations les amis on voit que y a du monde qui aime fabriquer des antennes ! Wink

Pour celle de Michto 281 elle est OP en tout cas et j'espère que j'aurai la possibilité
d'en mettre une aussi un jour sur le toit à la place de la WIFI ! Mr. Green

Bonne construction à tous... Okay
___________________
Admin du forum bleu



041 DOM
Guest





 PostPosted: 03/03/2008, 18:01    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

HB9CV / 3 EL / 27Mhz

De construction légère, elle résiste bien au vent fort ! c’est une antenne que j’ai possédé de 1990 à 1998 , pas de soucis particulier, un poids au environ de 5kg Maxi, pas encombrante du toute elle permet de trafiquer même dans un espace réduit, la surface au vent étant de 0,25 mètre carré.

Le gain est de 6,75 Db en espace libre-dipôle / Gain à 12m / sol = 12.5 dB ( F/B 21dB).Ce qui la met en bonne place par rapport à une 4 éléments Yagi. L’impédance est de 50 Ohm’s et le gamma du radiateur est branché au coaxial par l’intermédiaire d’une prise SO239 fixé sur un boîtier Pvc dans lequel on trouve un condensateur variable de 100 Pico Farad, pour fignoler le réglage (bande passante de 27,100 à 27,900) environ 800 Khz et le lobe Avant est de 60°.


MATERIAUX (pour la construction)
Boom - - - - : alu carré de 40x40 de 3,50m de long
Eléments - -: alu rond de section 25mm, de 3x2mètres (éléments centraux)
- - - - - - - - : alu rond de section 20mm de 6x2 mètres (éléments extrémités)
Accessoires : alu plat de 20mm de large (2 pattes de contact des gammas)
- - - - - - - - : Vis écrous ou serflex Inox – SO239 – CV 100Pf etc . . .




NOTA : Les éléments centraux traversent le Boom et sont fixés par Vis inox, (rien ne vous empêche de vous faire des supports fixé sur le Boom - "tout à la masse")
Les éléments des extrémités sont maintenus par des colliers serflex (les éléments centraux sont fendu par un trait de scie en bout).

Ce qui permet le réglage de cette antenne sur 28Mhz il suffit de rentrer tous les éléments extrêmes de part et d’autre de 30 à 40mm pour résonner sur la Bande des 10M. (sans rien toucher d'autre - 28.600Mhz)

Côtes pour le 10MR

Réflecteur: 5640mm
Radiateur : 5400mm
Directeur  : 4080mm

Un socle SO239 et son CV pour l’alimentation dissymétrique seront fixés sur le gamma AV

Point chaud (ame centrale) sur les gammas et point froid (tresse) sur le boom à coté de la SO239 sur l’embase de celle-ci.



La ligne de déphasage sera du fil électrique isolé de 2,5mm Minimum ou +. Les deux gammas (700 et 495) seront des tubes d’alu de section 8mm ou 10 voir PLUS !
Cette ligne de déphasage sera montée sur des supports isolants le long du boom entre le réflecteur et le radiateur - voir plan.(voir éventuellemnt pour faire la ligne de déphasage entièrement en tube  de 8 mm ou+)



SPECIFICATIONS :

Type - - - - - - - -: 3 Eléments HB9CV (CA-28HB3L)
Fréquences- - - - : 27,100 à 27,900 Mhz
Impédance - - - -: 50 Ohm’s
Swr - - - - - - - -  : 1 :1.7 Ros
Gain - - - - - - - - : 6.7 dB / dipôle -Gain / 12m du sol = 12.5dB
Lobe AV - - - - -  : 60° DegrésRapport AV AR - -: 21 Db
Section Boom - - : 40x40 - Longueur 3,50 Mètres

Diamètre éléments centraux : 25x21
Diamètre éléments extrêmes : 20x16
Poids environ 5KgsRotor G250 (suffisant)




73's / DOM 041 / JN19mj







041 DOM
Guest





 PostPosted: 19/03/2008, 18:44    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

HB9CV / 2EL / 27Mhz

Une des antennes que j'ai oublier de vous parler pour clore le sujet des HB9CV.

Certainement la plus connue sur l'air et la plus utilisée ! la HB9CV / 2EL ( Victorine ), simple à construire - légère - discrète - efficace - et peu de prise au vent.

Cette réalisation est dérivée de construction extrapolée de fabrication OM de la Bande 27Mhz (et RA - HB9CV) de la région D'AMIENS (80), à l'époque ! (1986) quand j'habitai sur Montdidier.

Nul besoin d'outillage spécial pour obtenir un Gain minimum de 9 Db dipôle à 12m / sol.

PLAN HB9CV / 2EL



73's /  DOM 041 / JN19mj



John-058
Administration


Joined: 13 Nov 2007
Posts: 8,078
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116,185

 PostPosted: 19/03/2008, 20:11    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Chouette antenne encore !

Mais toujours pas de place ici enfin notre départ n'est plus très loin !

73 Dom et merci pour tout ce beau boulot ! Okay
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

eQSL: Send an email with infos to eqslfdx@gmail.com

! DESIGN TEAM !



Visit poster’s website
reg
Guest





 PostPosted: 28/04/2008, 21:01    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bon travail !
Belle présentation également du plan de montage mécanique.

=> Comment réaliser un condensateur variable (de 100 pf environ) afin d'être installé sur mon HB9CV que je n'arrive pas à régler !?
C'est ma seconde HB9CV réalisée et c'est le gros point d'interrogation pour son réglage... j'aimerai y apporter un condo.
La 1ere était en cuivre  et très performante mais lourde. La seconde en alu et ... ROS de 1,8 à 3 sur la moitié de la bande des 11 m seulement !!!
Elle est équipée d'un choc-balun, et plus je la monte en hauteur (7m) et + le R.O.S grimpe et vite ?

Merci à tous.

Reg



John-058
Administration


Joined: 13 Nov 2007
Posts: 8,078
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116,185

 PostPosted: 29/04/2008, 15:29    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Salut régis tu peux également créer le déphasage avec un bout d' 1,50 mètres de coaxial 75 ohms voici le plan:


___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

eQSL: Send an email with infos to eqslfdx@gmail.com

! DESIGN TEAM !



Visit poster’s website
reg
Guest





 PostPosted: 29/04/2008, 18:31    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Salut et merci pour le plan.
Je vais essayer ce système.
 Je ne pense pas malgrès tout, que ça puisse changer mon problème. En effet, l'adaptation du gamma et les différents changements que j'ai apporté n'ont rien changé !
La meilleur solution, je pense, serai d'installer un condensateur avant l'attaque de l'antenne. Le plus simple serai un condensateur fabriqué avec du coax. Je ne connais pas les caractéristiques !!!
Il me semble avoir découvert que mes tubes alu sont recouverts d'une petite pellicule de vernis aussi bien à l'interieur qu'à l'exterieur !!! peut-êrte est-ce le problème !? les ondes circulent sur la surface des tubes ...

@+
Reg



14rc 029
Guest





 PostPosted: 01/05/2008, 10:47    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bien ca michel bon boulot


JEAN LOUIS
Guest





 PostPosted: 01/12/2011, 10:58    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonjour apres de nombreuse recherches, je ne parvient pas à trouver la doc sur les antennes yagi tout à la masse de chez DXSR en particuler les cotes de l'antennes 4 éléments. CORDIALEMENT .


14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 06/01/2012, 10:53    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonjour a tous

dans un premier temps je vous souhaite tous mais meilleurs voeux et beaucoup de contact pour cette nouvelle année

je voudrai réaliser une HB9CV 4 élément pour une utilisation en portable je voudrai savoir s il étai possible de faire un raccord au milieu pour pouvoir la transporter et gagner de la place lors du transport dans la voiture. et aussi savoir ou on trouve les cv d accord

merci de vos rèponses



Guillaume FDX108
FDX


Joined: 25 May 2011
Posts: 2,413
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 36,220

 PostPosted: 06/01/2012, 11:57    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour Fabien,

merci pour tes voeux,

j'ai réalisé une HB9CV 2 éléments il y a plus de 10 ans pour laquelle j'avais utilisé une ligne 75ohms pour le déphasage et ça fonctionnait correctement.

Un raccord au milieu de l'antenne ne doit poser aucun problème, il s'agit simplement d'employer des sections qui s'emboîtent sans trop de jeu.
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 06/01/2012, 14:32    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonjour guillaume

merci
je pensse que se doi etre possible
et pour les cv d accord tu trouve sa ou



Guillaume FDX108
FDX


Joined: 25 May 2011
Posts: 2,413
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 36,220

 PostPosted: 06/01/2012, 15:02    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Tu peux t'en passer en utilisant un morceau de coax 75ohms comme sur un des schémas de la page précédente
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 06/01/2012, 16:28    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

oui j ai vue sa mais je prèfère trouver un cv
au niveu du branchement entre la ligne de dèphasage le cv et la prise coaxial comment sa se passe



compte-fermé
Guest





 PostPosted: 06/01/2012, 20:25    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonsoir perso pour avoir posseder une HB9CV 4 elements pas terrible pour le portable hi hi hi,par contre très bonne antenne, sinon pour ce qui est du condo variable,tous magasin d'electronique en vende,le mieux est de prende un 100 pf une fois que tu la mis dans ta ligne déphasage,et que tu as regler ton antenne je te conseille de le demonter de retourner dans ton magasin d'electronique biensur sans avoir toucher les reglages,et tu fais mesurer,la valeur de ton condo,suite a ça, demande lui un condo   valeur fixe,qui soit identique  que celle mesurer ,ce qui te permettras de prendre un condo qui resisteras mieux au courant HF,c juste mon avis après a toi de voir,car dans la durer le condo variable(qui n'est en faite pas un condo variable mais une résistance )a du mal a encaisser les grosse puissance HF


14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 07/01/2012, 10:32    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

salut gildas

merci pour cette info
pour tu dit que c pas le top pour le portable



compte-fermé
Guest





 PostPosted: 07/01/2012, 12:07    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

pour le portable ,c'est le temps de montage,et sont poids,je pense que tu aurais plus davantage,avec une skypper,antenne que l'ont voit beaucoup en portable,mais il y a aussi des antennes qui se monte vite de faible encombrement,yagi 2 elements,delta loop 2elements portable,et aussi la bambi,et je pense tu trouveras ton compte en poids,encombrement de transport,et ce sont des antennes qui fonctionne bien et temps de montage correct


vidéo a voir





premier partie





deuxième partie





puis une G4ZU première partie





puis la partie 2








14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 11/01/2012, 18:32    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonsoir

merci pour les vidèo gildas

je voudrai savoir de combien de centimètre il fau rentré les tubes d alu les un dans les autres pour faire la HB9CV  et combien de watt elle peu encaisser

merci



14BG015 fabien



Joined: 05 Jan 2012
Posts: 31
QRZ 1: 14BG015
Prénom-First name: fabien
TX: ft 897 lincoln
Ant: sirio gain master
Point(s): 475

 PostPosted: 12/01/2012, 20:07    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonsoir

pouvez vous m aider a la question que j ai poser

merci



Guillaume FDX108
FDX


Joined: 25 May 2011
Posts: 2,413
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 36,220

 PostPosted: 12/01/2012, 20:58    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Personnellement en fonction des longueurs que j'ai de disponible, je met en général une vingtaine de centimètre d'emboitement avec un bon serrage si il y a un peu de jeu, et beaucoup moins si c'est juste. Pour la puissance que la HB9CV peut supporter là je ne peux pas t'aider, je suppose que c'est relatif au condensateur que tu y mettras.
Sinon je suis du même avis que Gildas pour la "portabilité" de cette antenne.
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




compte-fermé
Guest





 PostPosted: 13/01/2012, 16:09    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonsoir Fabien pour ce qui est de la puissance tout déprendras du condo que tu lui mettras car si tu lui mets un CV de 100 pF j'en est vu qui avais cramé avec 600 watts,avec une utilisation intensive,comme je te disais plus haut si tu veux faire cette antenne réalise la installe un CV de 100 pF regle ton antenne,une fois regler,redemonte ton CV et retourne dans le magasin d’électronique ou tu as acheter ton CV et demande leur de contrôler la valeur qu'il a régler comme tu la mis ,et je te conseille de prendre un condo de valeur fixe de la meme valeur qui lui prendras des tension beaucoup plus forte,ce qui te permettras de mettre de la puissance,mais bon déjà avec 100 watts HF tu fais beaucoup de chose


merci guillaume d'avoir répondu effectivement 20 cm ça suffit


Juste pour info fabien pour le condensateur de valeur fixe prend du condo céramique qui accepte par exemple 3 Kv et ce voir jusqu'a 50 Kv



14FDX052



Joined: 19 Apr 2011
Posts: 262
QRZ 1: 14PM451-fabrice
QRZ 2: 14ZK052
QRZ 3: 14FDX052
Prénom-First name: Fabrice
TX: ss 3900 + shogun
Ant: Filaire+bambi
QTH: Langres 52
DXCC: ne compte plus
Point(s): 3,970

 PostPosted: 11/02/2012, 17:09    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonjour , DOM concernant la YAGI 3 élèments avez vous plus d'info sur le branchements de la PL par rapport à l'antenne

73-51
___________________
73-51 à tous
amitié de 14FDX052

http://14pm451.skyrock.com/



Visit poster’s website
14FDX052



Joined: 19 Apr 2011
Posts: 262
QRZ 1: 14PM451-fabrice
QRZ 2: 14ZK052
QRZ 3: 14FDX052
Prénom-First name: Fabrice
TX: ss 3900 + shogun
Ant: Filaire+bambi
QTH: Langres 52
DXCC: ne compte plus
Point(s): 3,970

 PostPosted: 11/02/2012, 17:10    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

re bonjour , pour le ros peut on descendre en dessous de 1.6
___________________
73-51 à tous
amitié de 14FDX052

http://14pm451.skyrock.com/



Visit poster’s website
compte-fermé
Guest





 PostPosted: 11/02/2012, 17:26    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour Fabrice concernant votre question et je me permets de répondre oui vous pouvez descendre en dessous de 1,6,si je comprend bien vous êtes sur la confection d'une antenne 3 éléments est ce une antenne tout a la masse ? et sinon pour la fixation de la PL une petite patte équerre mais la PL n'est pas obligatoire vous pouvez également brancher en direct le coaxial


donner nous un peu plus de détail sur votre antenne ,et ont pourras peux être plus facilement vous donner quelques conseille dans la mesure de nos connaissance d'amateur


73's et 212  Okay Okay Okay






14FDX052



Joined: 19 Apr 2011
Posts: 262
QRZ 1: 14PM451-fabrice
QRZ 2: 14ZK052
QRZ 3: 14FDX052
Prénom-First name: Fabrice
TX: ss 3900 + shogun
Ant: Filaire+bambi
QTH: Langres 52
DXCC: ne compte plus
Point(s): 3,970

 PostPosted: 11/02/2012, 18:21    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

PLAN DE LA YAGI 3EL

C'est sur ce type d'antenne que je veux réaliser , pour faire du dx sur 27.555 , à votre avis , vos mieux la concevoir ou l'acheter toute faite vu le prix qu'elle coute dans le commerce

73-51 à tous
___________________
73-51 à tous
amitié de 14FDX052

http://14pm451.skyrock.com/



Visit poster’s website
compte-fermé
Guest





 PostPosted: 11/02/2012, 18:32    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

et bien moi bien-sur je vous dirais de la réaliser ,ensuite peux être que vous prefèrerer l'acheter,ce que je peux vous dire c'est que la réalisation reste simple,et que quand vous essayer et trafiquer avec une antenne réalisé par soit même il y a une certaine fierté,après pour ce qui est de l dimension de votre antenne je pense que vous avez opté pour une 3 éléments par rapport a la place que vous avez chez vous regarder sur les lien suivant ça vous donneras un aperçu des  différent modèle


http://radio-dx44.xooit.com/t2788-Yagi-27-Mhz-de-3-a-7-elements.htm


http://radio-dx44.xooit.com/t2897-YAGI-5-elements-14ET027.htm



14FDX052



Joined: 19 Apr 2011
Posts: 262
QRZ 1: 14PM451-fabrice
QRZ 2: 14ZK052
QRZ 3: 14FDX052
Prénom-First name: Fabrice
TX: ss 3900 + shogun
Ant: Filaire+bambi
QTH: Langres 52
DXCC: ne compte plus
Point(s): 3,970

 PostPosted: 11/02/2012, 18:39    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

re ok merci , certe réaliser son antenne et faire des contacts avec , moi je suis fier de mon dipole accroché à une poutre de mon QRA sous la toiture , fait de nombreux contact avec , une autre faite pour l'extérieur mais pas encore mise en route car pas de coaxe pour la tester , pour le moment je ne me suis pas renseigner sur le prix de la matière première , l'alu, chez mon fournisseur de métaux , en cours .£µ

OUI Gildas! j'ai déjà vu votre antenne , mais la pl est branchée ou , avez vous une photo ou un plan du gamma match

73-51 merci pour tout Mr Gildas
___________________
73-51 à tous
amitié de 14FDX052

http://14pm451.skyrock.com/



Visit poster’s website
compte-fermé
Guest





 PostPosted: 11/02/2012, 18:47    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

fabrice pas de mr devant gildas hi hi hi ,je doit partir je regarde demain


73's et 212 bonne soirée



compte-fermé
Guest





 PostPosted: 12/02/2012, 09:42    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

sur le lien que j'ai mis de la 5 elements il y a des photos  du gamma match avec les cotes et tu verras ou je mets la PL et comment est posé le gamma lit tous en entier tu comprendras mieux pour le gamma


14 TANGO LIMA 011



Joined: 09 Feb 2012
Posts: 362
QRZ 1: 14 TANGO LIMA 011
QRZ 2: F-20737
QRZ 3: L'AFGAN
Prénom-First name: Francis
TX: Kenwood TS 480 HX
QTH: SARLAT
DXCC: 226
IOTA: 108
Point(s): 5,440

 PostPosted: 25/10/2013, 15:37    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour Dominique

Voici un lien : http://www.casimages.com/img.php?i=130211120139662611.jpg

Je pense que se sont vos fichiers ??

73'S



DOM 041
Modérateur


Joined: 07 Oct 2013
Posts: 813
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 12,325

 PostPosted: 25/10/2013, 19:04    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonsoir Francis,

Oui ! je vous remercie de les avoir sauvegardé pendant mon absence !

C'est très sympathique de votre part -

Je vous souhaite une bonne soirée -

73's Dominique.

___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visit poster’s website
14AA051



Joined: 02 Jun 2013
Posts: 98
QRZ 1: 14AA051
QRZ 2: kp
Prénom-First name: Dany
TX: ICOM IC7400/ SS9900
Ant: mobil et HB9CV
QTH: REIMS / taissy JN29BF
Point(s): 1,480

 PostPosted: 01/01/2014, 21:32    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour
J'envisage de faire une Hb9cv 2 éléments jusque la pas de problème en principe .
Mais j aimerai éventuellement prévoir de la transformer en 3 éléments avec un directeur  .
Pensez vous que cela soit possible et avantageux ?
Dany
Loading...



Visit poster’s website
DOM 041
Modérateur


Joined: 07 Oct 2013
Posts: 813
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 12,325

 PostPosted: 04/01/2014, 11:26    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour Dany,

Bien sur qu'il est possible de transformer une HB9CV/2EL en 3EL
HB9CV/2EL Gain 6.10 dB - FB 18dB (rapport AV/AR)
HB9CV/3EL Gain 6.70 dB - FB 21dB

Il faudra la rallonger ! -  (Environ 3.50m en tout) -
Le gain n'est pas <<extraordinaire>> seulement 0.5dB / 0.6dB en plus, par contre la mise au point sera plus difficile
et la bande passante ne sera plus aussi large - (environ entre 600 et 800 Khz) -

Documentation : Voir le Fichier : HB9CV_3EL.pdf

Ensuite la sélectivité restera médiocre (rapport AV/AR et réjection latérale) et sur la bande 11M avec le bruit de fond et le QRM Important
il est intéressant de privilégié le confort d'écoute plutôt que le gain (enfin pour moi), c'est toujours plus facile de passer en émission alors que parfois l'écoute
est très difficile voir impossible a causes des perturbations (QRM's) -
Et si on écoute pas la station qui vous appelle ou qui vous répond, on ne fait pas le contact.

Si vous avez la place et la possibilité de fabriquer une YAGI 3EL voir 4EL je pense que vous serez plus satisfait du résultat surtout à la réception,
le confort d'écoute sera supérieure - (moins de QRM et meilleur réjection latérale et AR) -
Sur le site nous avons un plan de Yagi/3EL avec un boom de 3.65m et rapport AV/AR de 30dB.

PLAN :  Voir le Fichier : YAGI3L.pdf

Maintenant si c'est un manque de place et un problème de prise au vent !  la HB9CV/2EL est PARFAITE -
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visit poster’s website
14AA051



Joined: 02 Jun 2013
Posts: 98
QRZ 1: 14AA051
QRZ 2: kp
Prénom-First name: Dany
TX: ICOM IC7400/ SS9900
Ant: mobil et HB9CV
QTH: REIMS / taissy JN29BF
Point(s): 1,480

 PostPosted: 04/01/2014, 21:59    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Merci
Oui c'est bien un problème de place.
C'est pourquoi j hésite entre une beam 3 éléments style : sirio sy 27-3 a faible espacement ou une hb9cv .
Dur de choisir .
73



Visit poster’s website
DOM 041
Modérateur


Joined: 07 Oct 2013
Posts: 813
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 12,325

 PostPosted: 05/01/2014, 06:59    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Salut Dany,

La sirio SY 27-3 à les mêmes performances que la HB9CV (a peut de chose prêt) elle a même moins de Gain et moins de bande passante.

Voir la description sur ce site (qui me semble réaliste) -

Lien :  http://www.sardif.com/shop/product_info.php?products_id=992

Donc ! moi je prendrai (ou fabriquerai) La HB9-CV / 2EL
Comme cela vous pourrez la faire plus solide que la Sirio -(avec ses tous petits diamètres, ça me semble faible) -
Enfin a vous de voir CE QUI VOUS CONVIENDRA LE MIEUX -

Si cela peut vous aider dans vos choix, voici des revendeurs et fabricants de HB9CV et YAGI -

Lien 1 :  http://www.wimo.de/antenne-zx-yagi_f.html
Lien 2 :  http://www.rdxc-ita.com/yagimonobandes/index.html
Lien 3 :  http://www.dx-antennas.com/

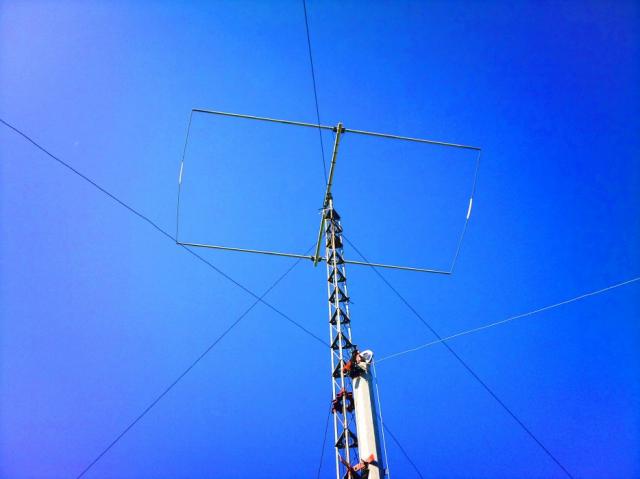

Voir Moxon 2EL - 1.50m x 4.00m :  http://www.dx-antennas.com/M2.htm
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visit poster’s website
14AA051



Joined: 02 Jun 2013
Posts: 98
QRZ 1: 14AA051
QRZ 2: kp
Prénom-First name: Dany
TX: ICOM IC7400/ SS9900
Ant: mobil et HB9CV
QTH: REIMS / taissy JN29BF
Point(s): 1,480

 PostPosted: 05/01/2014, 21:26    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Merci Mon choix est donc fait , je me lance ds la construction d'une hb 9 cv  .
Mais je dois avouer être un peu perdu car  personne donne les mêmes dimensions .
En regardant les calculs avec 0,92lambda et demi onde pour le réflecteur .
Je trouves d autre dimension .
Je vais donc suivre les dimension du forum bleu mais voilà chuis un peu perdu ..


Ps: qrz actu actif 14AU002 op: dany
Merci de vos réponses



Visit poster’s website
DOM 041
Modérateur


Joined: 07 Oct 2013
Posts: 813
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 12,325

 PostPosted: 06/01/2014, 07:51    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonjour Dany,

Pour commencer c'est un très bon choix ! Antenne très polyvalente et performante avec ses 2EL et avec TOS 2/1 et ses 1.5Mhz
de bande passante,ce qui permet d'aller sur le 26Mhz ( 26.285Mhz pour la fréquence d'appel DX ) -
A la condition de choisir 27.000 Mhz comme fréquence centrale pour profiter d'une partie du 26.285 et jusqu"au 27.700 Mhz -
La boite d'accord rattrapera le TOS 2/1 sans difficultés.

Sinon choisir 27.500Mhz pour un tos de 1.5 Maxi pour couvrir la bande  avec + ou - 500 Khz (1Mhz) -

Voici un bon site avec pleins de conseils pour la construction de la HB9CV/2EL -
Lien :  http://44.saro.free.fr/hb9cv.htm
F5ZV :  http://f5zv.pagesperso-orange.fr/RADIO/RM/RM08/RM08y/RM08Y01.html

Documentation a lire :  http://alphadelta.chez-alice.fr/HB9CVa.html

HB9CV/2EL par 21AT333 : http://195.84.101.101/~goranl/building/hb9cv/index.html

Calcul HB9CV :  http://www.foxhf.org/calcul-hb9cv.html

Bonne fabrication.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Last edited by DOM 041 on 07/01/2014, 08:43; edited 1 time in total

Visit poster’s website
14FDX101
FDX


Joined: 23 Nov 2012
Posts: 1,298
QRZ 1: 14FDX101
QRZ 2: 14RC085
QRZ 3: 14FR101
Prénom-First name: Patrice
TX: SS3900
Ant: mantova 8
QTH: Vendée
DXCC: 14
Point(s): 19,435

 PostPosted: 06/01/2014, 09:43    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

bonjour,


il y a aussi la yagi 2 éléments (ce que henry , coco vert utilise).


des "petites" antennes , il y en a plein en vente sur leboncoin:

http://www.leboncoin.fr/sports_hobbies/597931714.htm?ca=24_s

une delta loop 2 éléments (le boom mesure au alentour de 2.50m) et ça marche fort :
http://www.leboncoin.fr/sports_hobbies/450075677.htm?ca=24_s

73s

Patrice 101
___________________
PILE UP DX MAN
( le pile up est une drogue que tout DXman ne peut se passer quand il y a goûté)

73 depuis la Vendée

Patrice



Visit poster’s website
14rcc14



Joined: 29 Nov 2010
Posts: 178
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2,665

 PostPosted: 06/01/2014, 22:34    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Bonsoir bonne et heureuse année a tous !
Plus petit que celle la ( mon aérien ) je pense que vous trouverez pas !!! boom de 2m directeur et réflecteur 4m , par contre son poids 9kgs hi.
Cette antenne a été fabriquée par la célèbre marque Agrimpex en série limitée et commercialisée par la marque ECO ( Eco - art 261 ) qui n'excise plus maintenant,
d’où sa solidité et son rendement exceptionnel pour une simple 2 élé.. autant en émission quand réception.

Voir mes vidéos sur youtubes  http://www.youtube.com/user/14rcc14
73s a tous.



___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/
https://www.youtube.com/my_videos?o=U



DOM 041
Modérateur


Joined: 07 Oct 2013
Posts: 813
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 12,325

 PostPosted: 07/01/2014, 09:50    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Reply with quote Back to top

Salut Daniel,

Je connais ce Type d'antenne (Eco - art261) C'est du costaux !  Avec ses gros diamètres de tubes !!
En plus intéressante par sa bande passante ! - (10M et 11M) -
Félicitations pour les photos et les vidéos ! j'ai apprécier celle avec André 9AL001 - Okay

Sinon il y a plus petit que ton aérien, qui doit être dériver de ce qu'on appelle Antenne MOXON.
Celle ci fabriquer par HSPD ( Boom 1.50 et éléments 4.10m ) -
HSPD :  http://www.hpsd.nl/f-yagi/2el-moxon

VORTEX :  http://www.vortexantennas.co.uk/shop/2-element-moxon-11m-heavy-duty/

Il y a sur le forum un sujet déjà ouvert sur ce type d'antenne :  http://www.radio-dx44.com/t2665-skyrex-et-moxon.htm
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Last edited by DOM 041 on 07/01/2014, 10:40; edited 1 time in total

Visit poster’s website
Contenu Sponsorisé






 PostPosted: Today at 10:13    Post subject: Les antennes Yagi et HB9CV pour 10 et 11 métres Back to top


Display posts from previous:
Post new topic   Reply to topic    TECHNIQUE-RADIO-INFOS-DX-PARTAGE Forum Index -> Antennes directives All times are GMT
Goto page: 1, 2  >
Page 1 of 2


Jump to:

Portal | Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation

Cobalt 2.0 phpBB theme/template by Jakob Persson.
Copyright © 2002-2004 Jakob Persson


Powered by phpBB © 2001, 2016 phpBB Group
