Fabrication Delta Loop 6EL
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> Technique -> Antennes -> Antennes directives
Sujet précédent :: Sujet suivant
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 29/06/2014, 12:31    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

Nous avons avec le Frérot -   ZK094 Christophe le projet de fabriquer une Delta Loop de 6 Eléments -

Christophe 094 a dans l'idée que l'antenne aura 12 m de Boom -  Shocked
Nous avons déja dans le passé (2009) fabriquer une Delta Loop 4EL : Voir le Fichier : FAB_Delta_loop_4EL.pdf

Installation Delta Loop 4EL :  Voir le Fichier : MONTAGE_DE_LA_DELTA_LOOP_4_ELEMENTS.pdf

Je fait appelle au spécialistes sur le forum pour déterminer les espacements ou éventuellement le meilleur compromis pour réaliser cette antenne.

Avec les simulateurs de calculs je pense que l'on peut débroussailler les dimensions de celle-ci -
Malheureusement je ne sait pas exploiter ces logiciels, donc si quelqu'un sait ! ce serait sympathique de nous aider -

Je doit voir Christophe dans la semaine pour lui en parler et voir pour la construction avec lui -
Tout ce que je peut dire, c'est que l'antenne sera articulé par un rotor de chez PROSISTEL- PST-61D.

Rotors Prosistel : http://www.e-shopamateur.lu/prosistel.html

Pour le pylône c'est un pylône a haubaner de récupération qui a été modifié et consolidé par Christophe d'une hauteur de 15m avec chariot.
Nous ne manquerons pas de vous mettre des photos d'ici quelques semaines.

Préparatifs pour l'installation :  https://plus.google.com/109949319433920559376/posts/R6cNQeZqC7B

Voici la vidéo d'installation du pylône : https://www.youtube.com/watch?v=NfDckkBY_4Q
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 06/03/2015, 09:55; édité 3 fois

Visiter le site web du posteur
Publicité






 MessagePosté le: 29/06/2014, 12:31    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 29/06/2014, 18:06    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

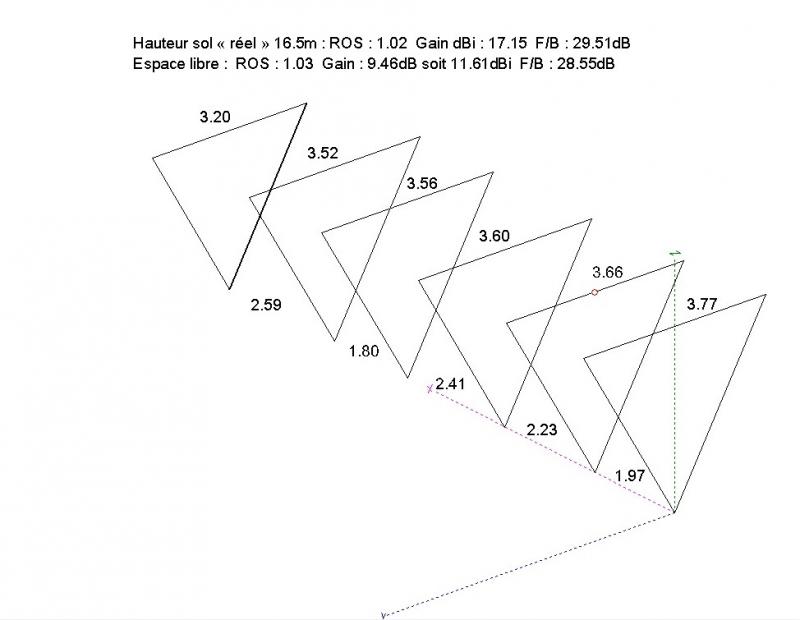

Une fois de plus je précise que je ne peux rien garantir mais les résultats sont alléchants
J'avais indiqué une Lg de départ de 12m et mmana a réduit à 11, doit y avoir une bonne raison  Mr. Green




Information :  Attention cette simulation et ce plan n’ont pas donner de bons résultats aux essais (gain et sélectivité) et contrôler avec EZNEC et 4NEC2 -


___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 29/06/2014, 19:33    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Shocked Shocked Shocked Guillaume  Shocked Shocked Shocked
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 30/06/2014, 10:46    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour Guillaume et John,


Mois aussi !    Shocked   Shocked   j'ai fait les gros yeux ! -  MDR . .


Mais c'est le Frérot ! il doit être a moitié Américain !! -  Mr. Green


Bon sinon pour en revenir aux dimensions de l'antenne, je te remercie GUI pour la simulation !
ça va nous rendre service, en plus comme tu dit GUI les résultats sont intéressants quand même + de 15 Db a 16,50m de haut.
Je crois qu'il n'aura pas besoin d'Amplificateur les 200 Watts du FT2000-D seront largement suffisants.


Avec son Gain de 15Db  le Coefficient X est de 32 donc la Puissance apparemment rayonné (PAR) sera :

Pour 50w X 32 =  1600 Watts ( environ avec les pertes de transfert d'énergie ) -


Nous vérifierons les réglages avec le MFJ 259 des que ce sera fabriqué, avec le chariot ce sera facile de la hisser en haut du Mat.
Pour le Poids de l'antenne pas de soucis le Rotor supporte + de 800 Kgs et l'antenne sera renforcée au niveau du Boom et avec
des cabestans pour le vrillage de celle ci.


On fera des photos !   Shocked
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 07/09/2014, 02:50; édité 1 fois

Visiter le site web du posteur
14tb001



Inscrit le: 09 Oct 2010
Messages: 202
QRZ 1: 14 tango bravo 001
Prénom-First name: Bruno
TX: TS 990 TS 950SDX TS8
Ant: cubical quad 6 élements
QTH: Montpellier
Point(s): 3 305
Moyenne de points: 16,36

 MessagePosté le: 30/06/2014, 15:28    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

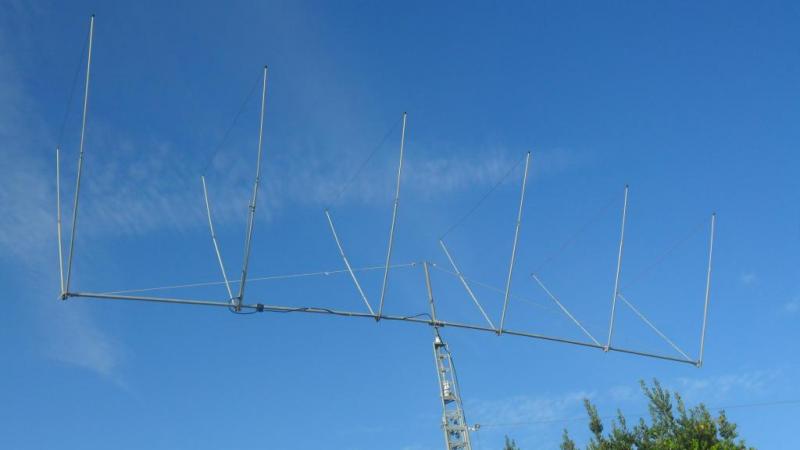

Salut a tous ! voici la mienne a la base une pkw 4 éléments que j'ai modifier en 6 els avec 12 metres de boom.
A la base le boom faisait 7.40 pour la version 4.



Et je confirme ! cela marche du feu de dieu juste avec la puissance TX et la bande passante est extra !

Bonne construction - 73's à tous - Bruno.




DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 30/06/2014, 15:55    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Salut Bruno,

Merci ! pour tes appréciations sur l'efficacité de l'antenne Delta Loop 6 EL -

Jolie Photo ! Un monstre d'antenne - Shocked

C'est le Fréro qui va être heureux avec ça !
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:39; édité 1 fois

Visiter le site web du posteur
3DA012



Inscrit le: 03 Avr 2008
Messages: 614
QRZ 1: 3DA012
Prénom-First name: Roger
Ant: Cubical Quad 5 ele
DXCC: 224
IOTA: 340
Point(s): 12 520
Moyenne de points: 20,39

 MessagePosté le: 01/07/2014, 11:04    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Salut Dom,

Sauf erreur , le gain de ton antenne est soit en DBD ( par rapport a un dipóle ) ou DBI ( par rapport a une antenne isotrope).

Ta puissance ne sera pas multiplier par 32 , mais cela signifie qu'il faudra multiplier par 32 la puissance sur un dipole ou une antenne isotrope pour obtenir le même signal que sur ton antenne .

Amitiés, Roger 012



DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 01/07/2014, 11:35    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Salut Roger,


Je me voie mal injecter 1600w dans un dipôle tout cela pour avoir le même signal chez mon correspondant.


Je préfère 100 fois mieux mettre 50 Watts dans la Delta 6 EL sachant que le PAR de l'antenne SERA BEAUCOUP PLUS EFFICACE.

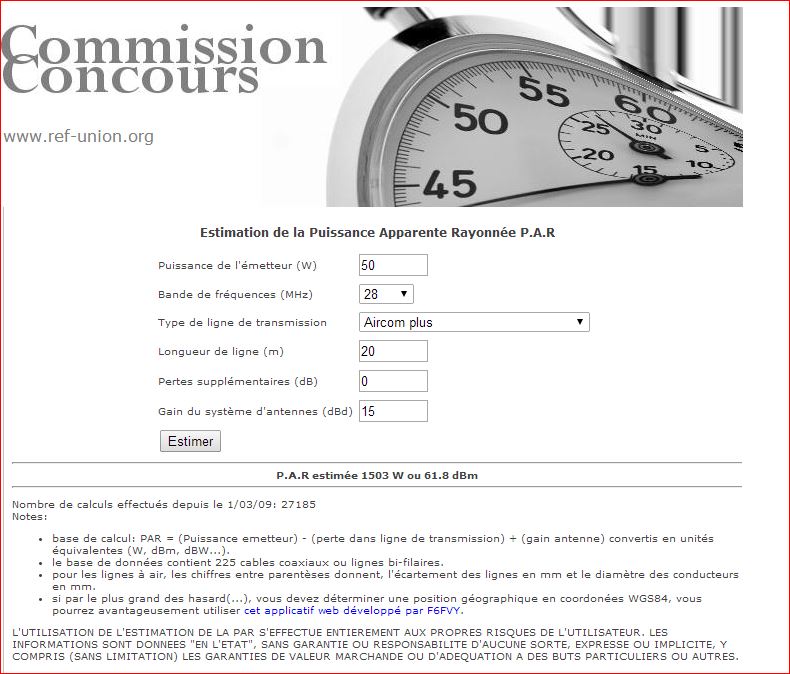

J'ai fait le Test sur ce site :  http://concours.ref-union.org/tools/par/index.php


 Avec 50 w - bande 28mhz - Coaxial Aircom + (20m) -  Gain 15 dBd = estimation  1503 Watts -
Cela a l'air de bien correspondre quand même au Coefficient mutiplicateur de 30 voir 32 - CQFD.



___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 02/07/2014, 13:38; édité 2 fois

Visiter le site web du posteur
3DA012



Inscrit le: 03 Avr 2008
Messages: 614
QRZ 1: 3DA012
Prénom-First name: Roger
Ant: Cubical Quad 5 ele
DXCC: 224
IOTA: 340
Point(s): 12 520
Moyenne de points: 20,39

 MessagePosté le: 01/07/2014, 12:09    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Re Salut Dom,
Il ne s'agit pas d'injecter 1600 w dans un dipole !!!!!mais simplement que la puissance rayonnée par ton antenne est 32X plus importante que celle d'un dipole ou isotrope suivant l'unité de référence.

73 Roger 012

a consulter : http://fr.wikipedia.org/wiki/Gain_d'antenne



Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 01/07/2014, 13:45    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

dans le cas présent il s'agit d'une puissance dBd (dipôle) de 9,41, ce qui donne environ 400w
pour obtenir environ 15dBd, il faudrait un stack de 2X2 6 éléments delta loop espacés chacune d'une Lg d'onde  Mr. Green
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 02/07/2014, 07:33    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour Guillaume,

Alors la il y a une chose que je ne comprend pas ?



J'ai effectivement pris le Gain ( mai en DBd ) c'est a dire 17,15 Dbi  - 2,15 = 15Dbd/dipôle. Et a la hauteur  de 16,50m c'est a dire en situation
de hauteur ou elle sera installée en haut du pylône.

Ce qui normalement dans cette situation avec l’élévation a 16,50m lui donne ce Gain de 15 Dbd et lui procure une PAR estimé en situation avec un coefficient multiplicateur de 30/32. (par rapport au dipôle de référence).

Malgré tout !  Le Gain en espace libre de 9,46 Dbd me parait peu généreux pour une antenne de cette longueur avec 6EL  ? ?  Sad

Enfin ! on ne va pas ce prendre la tête pour une histoire de rendement ou de DBd ou DBi .
Ce qui compte au finale, c'est que l'antenne est une PAR efficace en rapport avec son Gain et en situation réelle. Mr. Green
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 02/07/2014, 13:40; édité 1 fois

Visiter le site web du posteur
Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 02/07/2014, 11:05    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

 Méa culpa, c'est toi qui a raison Dom
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 03/07/2014, 04:50    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à tous,

En toute franchise c'est un débat technique très intéressant pour ceux qui aiment s'adonner à la construction d'aérien il serait pas mal de découper la partie des échnages au sujet du calcul du gain et de le placer dans la partie : http://www.radio-dx44.com/f282-Conception-modelisation.htm

-> Lorsque le débat sera terminé bien évidement et avec votre accord. Okay

Bonne journée 73 John

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 04/07/2014, 11:28    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

Le Frérot ! Christophe est passé me voir ce Mercredi, nous avons discuter de l'antenne bien sur !

Et surtout des conditions de sa position géographique, car Christophe Habite sur un plateau dégagé a 360° sur des kilomètres tout autour de chez lui.

Et bien évidemment, la géométrie de l'antenne nous interpelle (vu son gabarit et sa prise au vent) -

Nous sommes sur une étude sur le moyen de renforcer mécaniquement cette antenne, car il ne faut pas négliger le coté VENT qui est toujours très présent sur son plateau -

Le Boom en aluminium de 50mm de 11.20m sera renforcé à l'intérieur par un double tube aluminium en diamètre de 45mm -  (plus solide / rigide) -

Une étude sur la flèche / potence verticale avec des supports pour maintenir la flexion du Boom (il y a du poids) et surtout pour
empêcher l'antenne de fléchir dans tous les sens quand le vent sera FORT. Par un système de 6 Cabestans Inox.

En plus toutes les sections d’emboîtement on été renforcées.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:40; édité 2 fois

Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 04/07/2014, 19:14    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Okay Salut Dom avec tout ça elle, va être blindée, par contre le poids sera conséquent du coup un bon rotor s'imposera. 73
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 05/07/2014, 08:20    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Pas de soucis avec ça John, Dom l'a précisé dans son 1er post : "Tout ce que je peut dire, c'est que l'antenne sera articulé par un rotor de chez PROSISTEL- PST-61D"
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 31/08/2014, 07:54    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

Je profite de l’occasion de ce Dimanche de mettre quelques photos sur la fabrication de cette Delta Loop 6EL -
Pour être clair avec tous le monde il s’agit d'une rénovation d'une 4 EL que Christophe possédais en 2009 et l'antenne avait été accidentée au démontage l’or du remplacement par le nouveau pylône.
Antenne que nous avions fabriquer à l'époque avec la base de 2 Delta Loop 2EL de récupération, et cette année nous voulions augmenter le Gain de l'antenne en la rallongeant PAR 2EL supplémentaires pour la monter sur le Nouveau Pylône de 15M qui est un pylône avec chariot équipé avec une flèche en tube galvanisé de 60mm et 50mm.




Ne pouvant pas mettre toutes les photos, quand l'antenne sera installer sur le pylône nous ferons un Album et mettrons le lien sur le forum.  Okay

___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visiter le site web du posteur
14FDX017
FDX


Inscrit le: 30 Aoû 2012
Messages: 673
QRZ 1: 14FDX017
QRZ 2: 14hf020
Prénom-First name: Christophe
TX: yaesu ft 950
Ant: quad 3 elements
QTH: Wattrelos (dep/59)
DXCC: au moins tous ca
IOTA: jamais compter
Point(s): 13 610
Moyenne de points: 20,22

 MessagePosté le: 31/08/2014, 09:32    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

magnifique antenne

___________________
le dx ! une passion pour moi



Visiter le site web du posteur
14FDX087
Modérateur


Inscrit le: 26 Oct 2009
Messages: 3 737
QRZ 1: 14FDX087
Prénom-First name: Michael
TX: RCI 2950 - IC 706 -
Ant: SANTIAGO 1200
QTH: JN03BF - Tarbes
DXCC: 121
IOTA: 59
Point(s): 73 825
Moyenne de points: 19,76

 MessagePosté le: 31/08/2014, 17:57    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonsoir Dom,

Merci pour les photos de cette antenne.

73's
___________________
*®*´¯`*.¸¸.*´¯`* 73's de 14FDX087 Michael *´¯`*.¸¸.*´¯`*©*



Mickael



Inscrit le: 02 Jan 2013
Messages: 255
QRZ 1: 14ML77
QRZ 2: 14PAT143
Prénom-First name: Mic
TX: Président Jackson
Ant: Antron 99,
QTH: Seine et Marne
Point(s): 4 510
Moyenne de points: 17,69

 MessagePosté le: 01/09/2014, 05:04    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à tous, dejas avec une quatre éléments cubex j'utilise la verticale quand la propague est bonne pour l'écoute tout azimuts, mais inefficace en début et fin de propague
___________________
14ML77- 14PAT143, vive la radio et paix entre les hommes



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 01/09/2014, 08:46    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour un beau monstre lol  Mr. Green merci Dom pour ces photos 73 Okay

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
Mickael



Inscrit le: 02 Jan 2013
Messages: 255
QRZ 1: 14ML77
QRZ 2: 14PAT143
Prénom-First name: Mic
TX: Président Jackson
Ant: Antron 99,
QTH: Seine et Marne
Point(s): 4 510
Moyenne de points: 17,69

 MessagePosté le: 01/09/2014, 10:49    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

En tout cas bravo pour ce projet et les photos
___________________
14ML77- 14PAT143, vive la radio et paix entre les hommes



14tb001



Inscrit le: 09 Oct 2010
Messages: 202
QRZ 1: 14 tango bravo 001
Prénom-First name: Bruno
TX: TS 990 TS 950SDX TS8
Ant: cubical quad 6 élements
QTH: Montpellier
Point(s): 3 305
Moyenne de points: 16,36

 MessagePosté le: 01/09/2014, 14:04    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

collier anti vandalisme


bonjour et bravo pour les photos .... j'ai la même antenne sur 12 mètres de boom et pour l'accord je l'ai fais au sol tel quel est sur votre photo et une fois en l'air l'accord n'avait quasiment pas bouger faites quand même attention car sur une telle longueur de boom quand il y a du vent celui ci a tendance a balancer et fléchir de droite et de gauche ce que j'ai fais j'ai mit un renfort de boom tel les antennes pkw pour les mâchoires je l'ai ai acheter chez point p magasin de fournitures maçonnerie sous le nom collier anti vandalisme prix défiant toute concurrence 2 euros pièces contre 20 euros chez pkw et cela va parfaitement pour nos application et j'espère que cette info rendra service a pas mal d'om bon 73 a tous en bon courage pour le montage une fois régler ces que du plaisir



Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 03/09/2014, 15:15    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Ça ressemble à ça Bruno ?
Je m'en sers occasionnellement pour brider des clôtures de chantier au boulot, idéal pour doubler un boom rond



Bravo pour la delta loop Dom, je suis curieux de découvrir la suite.
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




14tb001



Inscrit le: 09 Oct 2010
Messages: 202
QRZ 1: 14 tango bravo 001
Prénom-First name: Bruno
TX: TS 990 TS 950SDX TS8
Ant: cubical quad 6 élements
QTH: Montpellier
Point(s): 3 305
Moyenne de points: 16,36

 MessagePosté le: 03/09/2014, 16:25    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

bonjour guillaume oui exactement cela pour double un boom ces collier sont parfait


DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 07/09/2014, 03:47    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à tous

La phase finale du montage de l'antenne sur le pylône est terminé.
Les cabestans de soutient du boum de 11m sont installés.

Le préaccord a été contrôlé au MFJ 259B - à 80 cms du sol.
La bande passante est de 550 khz du 27.300 Mhz au 27.850 Mhz avec 1.5 Swr Maxi aux extrémités -
La fréquence centrale est 525 Mhz avec 1.2 Swr -
Il restera a vérifier avec le câble Ecoflex-10 relier dans la station et l"antenne en position à 16.50m -
Reste les câbles (antenne et rotor) a installer et les essais grandeur nature a faire -




___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visiter le site web du posteur
La minute
Digimodes


Inscrit le: 30 Juil 2010
Messages: 1 250
QRZ 1: F1ABE
Prénom-First name: Eric
Point(s): 22 736
Moyenne de points: 18,19

 MessagePosté le: 07/09/2014, 04:17    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour,

Shocked   ça va cartonner !  ce ne seras pas des report de "Mickey"  Mr. Green



14zk011



Inscrit le: 04 Fév 2013
Messages: 37
QRZ 1: 14zk011
QRZ 2: 14FAT011
Prénom-First name: thierry
TX: ICOM 7800
Ant: QUAD 6 elm
QTH: JN19HH
Point(s): 725
Moyenne de points: 19,59

 MessagePosté le: 07/09/2014, 07:35    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Chapeau bas les copains et très beau boulot pour cette fabrication 73s Okay


Visiter le site web du posteur
14FDX101
FDX


Inscrit le: 23 Nov 2012
Messages: 1 313
QRZ 1: 14FDX101
QRZ 2: 14RC085
QRZ 3: 14FR101
Prénom-First name: Patrice
TX: SS3900
Ant: dipole
QTH: loire atlantique
DXCC: 14
Point(s): 26 005
Moyenne de points: 19,81

 MessagePosté le: 07/09/2014, 07:44    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Dominique,

elle fait bien petite ta yagi 4 éléments à coté  Mr. Green

joli travail, Bon travail

beaucoup , je pense , rêve d'une telle antenne (j'en fais parti)

juste un petit détail, ton directeur 3 me parait décalé par rapport aux autres éléments sur la dernière photo (est normal?)

il n'est pas "centré" par rapport au directeur 2 et 4 . peut être un effet d'optique sur la photo.

73s

Patrice 101
___________________
PILE UP DX MAN
( le pile up est une drogue que tout DXman ne peut se passer quand il y a goûté)

73 depuis la Bretagne

Patrice



Visiter le site web du posteur
Mickael



Inscrit le: 02 Jan 2013
Messages: 255
QRZ 1: 14ML77
QRZ 2: 14PAT143
Prénom-First name: Mic
TX: Président Jackson
Ant: Antron 99,
QTH: Seine et Marne
Point(s): 4 510
Moyenne de points: 17,69

 MessagePosté le: 07/09/2014, 10:28    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

C'est super ce projet qui arrive à son terme, très audacieux et courageux d'ailleurs,c'est ça l'esprit radio surtout quand c'est construction OM, bravo et merci pour les image et compte rendu, maintenant j'espère que je pourrais te croiser sur les ondes, 73. 14ML77 op Mickael de Seine et Marne.
___________________
14ML77- 14PAT143, vive la radio et paix entre les hommes



DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 07/09/2014, 17:44    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

136FR101 a écrit:

Dominique,

elle fait bien petite ta yagi 4 éléments à coté  Mr. Green

joli travail, Bon travail

beaucoup , je pense , rêve d'une telle antenne (j'en fais parti)

juste un petit détail, ton directeur 3 me parait décalé par rapport aux autres éléments sur la dernière photo (est normal?)

il n'est pas "centré" par rapport au directeur 2 et 4 . peut être un effet d'optique sur la photo.

73s - Patrice 101

Salut Patrice pour te répondre je te dirai que tu a le sens de l'observation, c'est tout a fait cela !
Les dimensions et les espacements on été calculé par logiciel ! et c'est notre ami Guillaume qui nous a rendu ce service.
D’ailleurs le Frérot (Christophe et moi même) le remercions grandement pour ce coup de main Okay

2ème prototype avec 10.90m entre le réflecteur et le 4ème directeur - Boom 11.20m.
Calcul avec Eznec et 4nec2 -



Nous espérons dans les prochains jours pouvoir vous contacter avec la Delta Loop 6EL et voir un peu comment les signaux seront. Nous ne manquerons pas de faire des essais et nous vous tiendrons au courant des résultats au niveau performance.

Merci ! également a Tous pour vos petits commentaires -

73's Patrice et bon Dimanche.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:53; édité 3 fois

Visiter le site web du posteur
14 slb 283



Inscrit le: 13 Mai 2014
Messages: 259
QRZ 1: 14 slb 283
Prénom-First name: Philippe
TX: FT 950
Ant: Yagi 2 éléments
QTH: JN08XS
DXCC: J'adore
Point(s): 3 233
Moyenne de points: 12,48

 MessagePosté le: 07/09/2014, 21:25    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bravo Dominique
Très belle réalisation
Au plaisir de s'entendre
___________________
73 / Philippe
Bon dx



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 09/09/2014, 18:07    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Salut Dom, je te félicite ainsi que ton frère pour ce montage dans les règles de l'art GREAT JOB ! 73'sss John
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
Eric-001
Invité





 MessagePosté le: 09/09/2014, 22:16    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Tres belle réalisation.
Félicitations Christophe et Dominique !  Bon travail
Et quelle fierté de pouvoir traffiquer avec une telle antenne faite soi-meme !

73  Wink



DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 29/09/2014, 07:25    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

Merci pour les compliments, après discutions avec Guillaume et le frérot étant relativement exigeant et voulant absolument avoir une antenne avec un boom de 12m voir 13m et plus !
Nous avons Guillaume qui nous a proposé ses services pour le calcul des nouvelles dimensions, mai un peu plus longue et toujours en 6EL.

Comme me l'on dit Christophe et Guillaume, autant avoir les meilleures performances avec ce type d"antenne, donc nous avons abandonner le 1er prototype, qui avait été calculé avec Mmana qui ne semble pas trop fiable pour la Delta Loop.
En plus ces dernières semaines ce n'était vraiment pas évident pour faire les essais avec le frérot, toujours absent de son Qra -

Nous allons modifier l'antenne de Christophe avec de nouvelles dimensions.
Et allons encore apporter de nouvelles modifications mécaniquement parlant, surtout au niveau cabestans -

Désolé ! pour le contre temps, mai c'est promis vous aurez des nouvelles de la mise au points.
Nous restons prudent sur les futures performances de cette antenne et vous communiquerons les détails dans quelques
semaines en fonction des possibilités de temps libre que nous aurons pour travailler dessus.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 29/09/2014, 17:13    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonsoir Dom je pense que le travail en commun est une des facettes qui intéresse les amis du forum bleu! Vous êtes en plein dans le sujet! Okay Tenez-nous au jus 73 John  Okay
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 11/10/2014, 09:02    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

Des nouvelles de notre coté avec Chris 094, les performances de l'antenne DL6 fabrication Home !
Le rendement de l'antenne c'est avérer très médiocre sur le 1er prototype  (avec boom 11m) -
Les cotes on été repasser dans le programme EZNEC pour vérifications :

Les calculs issus de Mmana controlé par Guillaume FDX108 était très médiocres après vérifications sur 4NEC2 et EZNEC -

Suite a cela avec Christophe nous avons décidé sous les conseils de Guillaume de refaire l'antenne -
Enfin ! nous avions 2 options - Boom de 11m (mai avec calculs refait sur Eznec) et Boom de 13m !!
Ce que Christophe 094 choisi pour la réalisation de la nouvelle DL6 - Long Boom - (c'était a s'en douter)  Hi !

Avec l'aide de guillaume FDX108 qui maitrise mieux que nous les simulateurs de calculs d'antennes, nous sommes partie dorénavant sur un boom de 13.22m - (au lieu de 11m) - avec des nouvelles dimensions optimiser !

Le travail a effectuer dessus a été de rallonger le boom de 2m et de refaire les espacements ainsi que de ressortir les tubes des triangles de 8 à 10 cms pour la nouvelle configuration de l'antenne.

Nous avons améliorer la partie filaire avec du fil DX Wire2 (fil plus résistant et meilleur conducteur) http://dxavenue.com/fr/antennes-filaires/331-fil-renforce-pour-antennes.htm…

Installer des serre câble en inox pour la fixation de ceux ci -
Graisser avec une patte spéciale (GRIPCOTT) a base d'aluminium / cuivre toutes les parties en contact.


Nous installons en ce moment les cabestans isoler de soutient du boom il devrai y en avoir 6 à 8 au dessus (drisse de bateau pré-étirée) et également 4 cabestans pour le maintient latérale, nous vous ferons parvenir les photos d'ici quelques jours.

Les réglages au sol sont très bons, la bande passante 27.210 au 27.710 Mhz avec 1.5 Swr aux extrémisées de la bande.

Caractéristique de l'antenne :

Antenne avec boom de 13.22m = distance entre le réflecteur et le 4 ème Directeur 12,78m.
Performances à 16.50m de hauteur / sur sol moyen -
Élévation du tir sur l'horizon : 8.0° Deg -
Gain AV :  17,43 dBi - (15,3 Db / dipole) -
Ouverture du lobe : 45° Dgr -
Gain F/B : 27,16 dB

Nous devons finaliser le montage de l'antenne pendant le weekend en espérant que la météo sera pas trop humide.


___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:55; édité 1 fois

Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 12/10/2014, 11:35    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour à Tous,

En ce Samedi après midi très ensoleillé nous avons réaliser le montage de l'antenne sur le pylone de Christophe.
Avec l'aide d'un ami habitant la région de Soissons (Un dénommé Christophe également ami de Totophe 094 ) nous avons monter l'antenne.

Nous étions 3 pour soulever l'antenne ! Le poids est plutot conséquent (environ 75 Kgs) -
Avec un système de poulie et de cordage pour soulever celle ci et positionner la platine sur la flèche, après de gros efforts !! nous avons fixer celle ci avec certaines difficultés, dut a la longueur de l'antenne et de son poids (c'était a s'en douter) Mai nous y sommes arriver avec une certaine satisfaction.

Nous avons le contrôle au MFJ 259B à faire d'ici la semaine qui vient pour ajuster au mieux la bande passante par rapport a l'élévation de l'antenne a 16.50m de haut.
Nous nous faisons pas trop de soucis sachant que celle ci à 3m du sol sont tout a fait correctes pour une antenne sélective avec fort Gain- (Coef X 34) -

Je vous joint les photos :


Dans la semaine qui vient ! nous feront le Peaufinage de l'antenne dans les moindres détails - (Réglages bande passante et Swr et Cabestans latéraux) -
Aujourd'hui Dimanche REPOS !  Confused
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:56; édité 2 fois

Visiter le site web du posteur
Guillaume FDX108
FDX


Inscrit le: 25 Mai 2011
Messages: 2 423
QRZ 1: 14FDX108
QRZ 2: 14SD208
Prénom-First name: Guillaume
TX: FT1000MP
Ant: yagi 5elem homemade
QTH: Villeneuve d'Ascq
DXCC: 251
IOTA: 328
Point(s): 48 340
Moyenne de points: 19,95

 MessagePosté le: 12/10/2014, 15:05    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Impressionnant !!! c'est le mot qui me vient de suite.
Vous n'avez fait aucun essais en fréquence pour "sentir" ce monstre ?
___________________
73's de Guillaume - 14FDX108 - 14SD208

Website : http://14fdx108.webs.com/




14FDX017
FDX


Inscrit le: 30 Aoû 2012
Messages: 673
QRZ 1: 14FDX017
QRZ 2: 14hf020
Prénom-First name: Christophe
TX: yaesu ft 950
Ant: quad 3 elements
QTH: Wattrelos (dep/59)
DXCC: au moins tous ca
IOTA: jamais compter
Point(s): 13 610
Moyenne de points: 20,22

 MessagePosté le: 12/10/2014, 15:26    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

quel monstre !!! ca fait rever !!!
chapeaux bas pour sa realisation
superbe travail !!!!! Okay Okay Okay
___________________
le dx ! une passion pour moi



Visiter le site web du posteur
14FDX087
Modérateur


Inscrit le: 26 Oct 2009
Messages: 3 737
QRZ 1: 14FDX087
Prénom-First name: Michael
TX: RCI 2950 - IC 706 -
Ant: SANTIAGO 1200
QTH: JN03BF - Tarbes
DXCC: 121
IOTA: 59
Point(s): 73 825
Moyenne de points: 19,76

 MessagePosté le: 12/10/2014, 18:02    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Shocked sa c est de l antenne !!!!!

Un grand bravo pour la réalisation Dom.

Tiens nous au courant des performances de celle ci.

73's
___________________
*®*´¯`*.¸¸.*´¯`* 73's de 14FDX087 Michael *´¯`*.¸¸.*´¯`*©*



DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 13/10/2014, 18:24    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Guillaume FDX108 a écrit:

Impressionnant !!! c'est le mot qui me vient de suite.
Vous n'avez fait aucun essais en fréquence pour "sentir" ce monstre ?



Bonsoir à Tous,

Avec Christophe nous vous remercions pour vos commentaires symphatiques - Okay

Sinon pour répondre a Guillaume, pour le moment nous finalisont le réglage de l'antenne, car a 16.50m tout en haut la courbe de la bande  passante
est totalement différente par rapport aux réglages au sol.

Nous sommes parvenue avec le MFJ 259B a régler celle ci sur une bande passante intéressante qui part du 27.150 Mhz et jusqu'au 27.680 Mhz avec un Swr de 1.6 Maxi sur ces extrémitées - (ce qui fait 580 Khz de bande passante) -

27.100 - 1.6 swr / 27.500 - 1.4 swr / 27.530 - 1.3 swr  / 27.550 - 1.3 swr / 27.570 - 1.2 swr / 27.600 - 1.1 swr / -

27.620 - 1.1 swr / 27.630 - 1.2 swr / 27.650 - 1.3 swr / 27.670 - 1.5 swr / 27.680 - 1.6 swr / - 27.700 - 2.0 swr -

Nous vérifieront une fois le coaxial brancher sur la station d'ici la fin de semaine avec le Transceiver de christophe.

Nous allons essayer de gagner quelques points vers le 27.700 Mhz car Christophe veut faire un peu de numérique (SSTV et DRM) -
Je ne sait pas si nous y arriverons uniquement avec le Gamma Match, car nous avons déja bien améliorer le réglage car avant de peaufiner
celui ci juste avant nous étions a 2.0 de swr sur 27.500 et maintenant nous avons 1.4.

Nous passerons aux essais peut être d'ici la semaine prochaine si tout va bien -

Bonne soirée à Tous.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 25/10/2014, 13:57; édité 2 fois

Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 871
QRZ 1: 14WF058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 306
Moyenne de points: 16,75

 MessagePosté le: 15/10/2014, 10:44    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

EXCEPTIONNEL
___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !

La Radio n'est qu'un hobby !



Visiter le site web du posteur
Dinomicro



Inscrit le: 17 Jan 2014
Messages: 226
QRZ 1: Dino
Prénom-First name: Jean-Claude
TX: Emperor Shogun
Ant: ML 145
QTH: Sud 34
Point(s): 4 610
Moyenne de points: 20,40

 MessagePosté le: 16/10/2014, 16:37    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

C'est moi ou la bande passante n'est pas extraordinaire ??? Je m'attendais a mieux de ce genre d'antenne ? Rolling Eyes
Mais si non super les photo on dirait un matelot sur son bateau hisser haut !!!



14FDX101
FDX


Inscrit le: 23 Nov 2012
Messages: 1 313
QRZ 1: 14FDX101
QRZ 2: 14RC085
QRZ 3: 14FR101
Prénom-First name: Patrice
TX: SS3900
Ant: dipole
QTH: loire atlantique
DXCC: 14
Point(s): 26 005
Moyenne de points: 19,81

 MessagePosté le: 16/10/2014, 20:36    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

J-Claude,

à savoir et ce pour toutes les antennes:

plus il y a d'élément , plus l'antenne est pointue et plus la bande passante est étroite.

il y a des "grosse" directives d 7 éléments qui ont une bande passante avec aux extrémité 1.7 , de 27510 à 17605


73s - Patrice 101-
___________________
PILE UP DX MAN
( le pile up est une drogue que tout DXman ne peut se passer quand il y a goûté)

73 depuis la Bretagne

Patrice



Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 23/10/2014, 20:45    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonsoir à Tous,

Bon ! et bien voila !! ça y est nous avons enfin terminer l'antenne, le montage des cabestans inférieures et latéraux est installer.
Le passage du câble coaxial et d'alimentations du rotor sont sur leur finalité (reste les goulottes a installer) -
La self de choke (RF-Choke ou * Choke Balun *) est en place le câble a été couper au plus court 43.50m - (avec le RF Choke incorporé sur le coax) -

Nous avons testé la ligne et l'antenne au MFJ 259B et ensuite au contrôle sur MFJ 961C  et pour être sur sur l'Icom 7000 avec son contrôle Swr ainsi que celui du FT2000 et tous donnais de bons résultats très proche.

Donc voici les résultats :

Réglages Antenne * TORNADO V6 * qui est une Delta Loop de construction perso - (Boom 13.22m) -


Appareil de contrôle MFJ 259B                                             Yaesu FT2000D + MFJ 962C - position THRU
Longueur du coax 43,50m (avec RF Choke) -                                     PWR  50 - 100

Fréquences / Swr/Ros / R/Ohms / X/Réactance.                   Ros Ros

27.100           1,5           48             22                            1,4 1,5

27,240            1,4            46             15                             1,2 1,3

27,380            1,4            44             16                             1,2 1,3

27,410            1,6            43             22                             1,2 1,3

27,460            1,6            39             21                             1,2 1,3

27,490            1,6            38             18                             1,2 1,3

27,530            1,5            38             14                             1,1 1,2

27,560           1,2            41            10                             1,0 1,1

27,600           1,1            50             8                              1,0 1,1

27,630            1,3            58             12                             1,2 1,3

27,650            1,5            60             20                             1,3 1,4

27,680            1,8            55             32                             1,4 1,5

27,700           2,0           48             36                             1,6 1,7

27,720            xx            xx              xx                             1,7 1,8

27,740            xx            xx              xx                             1,8 1,9

27,760           xx            xx              xx                             1,9 2,0


On c'est limiter au 27,760 car après le Ros monte très rapidement – 27,780 – 2,4 Swr
La bande passante est de environ 600 Khz avec Ros mini 1,0 et maxi 1,6 – du 27,100 (swr-1.5)  au 27,700 (swr-1.6) -


Nos premier Essais on été fait sur l'air avec 9AL001 - André vers 19h15 Locale, nous écoutions André en moyenne 5/9 + 10/20 nous avons même eu des signaux en crètes a + 30 dB par Moments. J'étais au micro et nous utilisions le FT2000D en préamplification N1 et seulement avec 30 Watts Sortie TRX.
D'après André les signaux rentraient chez lui en réception 5/9 + 20 dB environ et il nous dit que cela était SUPER -  Okay
Malheureusement L'yl me rappela que nous devions renter sur le Qra et je pouvais pas continuer les essais !!  GGrrrrr
Bon c'est partie remise, nous ferons des essais plus complets d'ici la semaine prochaine.

PS / Nous remercions Thierry (14FAT011) et Luc (14AF013 - Alias *SUGAR*) qui nous on rendu visite dans l'après-midi et qui nous ont donné un petit coup de main et fait des photos et des films, je pense que nous verrons tout cela circuler bientôt sur le Web !  Christophe et moi même les remercions pour leur gentillesse.
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum


Dernière édition par DOM 041 le 11/03/2015, 09:56; édité 2 fois

Visiter le site web du posteur
compte-fermé
Invité





 MessagePosté le: 23/10/2014, 21:38    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Salut Dom je confirme que la delta loop fonctionne bien je 't'ecoutais ici et j'ai filmé une partie de ton QSO avec André je te ferais suivre le lien vidéo ou vas plutôt voir sur ma page YouTube
gildas11metres
73's  et très beau et bon travail a vous



14FDX101
FDX


Inscrit le: 23 Nov 2012
Messages: 1 313
QRZ 1: 14FDX101
QRZ 2: 14RC085
QRZ 3: 14FR101
Prénom-First name: Patrice
TX: SS3900
Ant: dipole
QTH: loire atlantique
DXCC: 14
Point(s): 26 005
Moyenne de points: 19,81

 MessagePosté le: 23/10/2014, 23:32    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Dom,
rien que le système des cabestants pour aubanner l'antenne est du très beau travail, Bon travail


félicitation pour ce reportage avec tous ces  détails (idem pour le reportage du pylone) Wink


à bientôt sur l'air !!   j'aimerai bien avoir un QSO avec toi ainsi que Pascal SUD051 pour pouvoir comparer


73s - Patrice 101
___________________
PILE UP DX MAN
( le pile up est une drogue que tout DXman ne peut se passer quand il y a goûté)

73 depuis la Bretagne

Patrice



Visiter le site web du posteur
DOM 041
Modérateur


Inscrit le: 07 Oct 2013
Messages: 859
QRZ 1: 14-ZK-041
QRZ 2: 14-FDX-041
QRZ 3: 14-ED-010
Prénom-First name: Dominique
TX: Icom 775 Dsp
Ant: Cubical Quad 4EL
QTH: Attichy / 60
DXCC: 325 / en 2014
IOTA: en cours
Point(s): 16 625
Moyenne de points: 19,35

 MessagePosté le: 24/10/2014, 09:44    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

Bonjour Patrice et Gildas,

Merci pour vos petits messages de félicitations ! Christophe (le frérot 094 et moi même) sommes très heureux que cela fonctionne correctement.

Gildas pas de soucis ! je te remercie pour la vidéo - SUPER  Okay

J'apporte un rectificatif sur l'antenne, nous n'avons rien inventé comme dispositif pour soit disant élargir la bande passante.

La courbe de celle ci est le résultat de la simulation faite par Guillaume (FDX108) avec les espacements / longueurs des éléments / longueur entre réflecteur et dernier directeur.  Il faut le dire de plus avec des triangles pas du tout équilatéraux, nous avons donc respecté au millimètre près chaque cotation.

Donc le résultat de la bande passante du 27.100 (swr 1.5) au 27.700 (swr 1.5) est le fruit d'une étroite collaboration d'une équipe de passionné.
Les matériaux utilisé pour les éléments tube aluminium en Diamètre 30mm et 20 mm et ne pas oublier la partie filaire en 3mm fil DX-Wire 2.
Le Gamma Match que nous avons récupérer sur une vielle Agrimpex 2EL et adapter sur la 6EL -
Toutes les jonctions et contacts sont montés a la graisse Cuivre / Aluminium.
Le plus grand soin a été apporter aux moindres détails.

Et au final il en résulte une bande passante exceptionnelle pour une antenne de ce calibre.
Évidemment nous avons optimiser les réglages qui nous ont pris pas mal de temps, mai je souligne au sol l'antenne avait déjà cette bande passante, le fait de l'avoir monter a 16,50m nous a obliger a peaufiné les réglages uniquement sur le gamma Match.

Mai nous n'avons rien inventer POUR ÉLARGIR LA BANDE PASSANTE - (c'est sa courbe naturelle) -

MERCI encore une fois a Guillaume ! pour son aide apporté pour ce ce projet puisse aboutir !! Cela nous aura quand même pris 2 mois (du 22 Aout au 23 Octobre) entre le début de sa réalisation et la fin de sa mise au point .

PS / Pour répondre a Patrice, l'antenne n'est pas la mienne c'est celle du frérot et je crois que pour les essais il aura certainement le temps d'en faire a partir de ce week-end ou de la semaine prochaine, car il nous reste l'azimut du rotor a régler (décalage de 30° Dgr) et la boucle coaxial a finir manque des colliers pour le maintient en rotation -
___________________
l'information ne vaut que si elle est partagée !
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

73's - DOM 041
Désign team forum



Visiter le site web du posteur
14zk011



Inscrit le: 04 Fév 2013
Messages: 37
QRZ 1: 14zk011
QRZ 2: 14FAT011
Prénom-First name: thierry
TX: ICOM 7800
Ant: QUAD 6 elm
QTH: JN19HH
Point(s): 725
Moyenne de points: 19,59

 MessagePosté le: 24/10/2014, 13:58    Sujet du message: Fabrication Delta Loop 6EL Répondre en citant Back to top

bjr gildas peux tu me fair suivre le lien de la vidéo que tu a fait avec dom et andré pour un montage av andré et moi 14fat011thierry@gmail.com
ps ci quel q'un a aussi vidéo du QSO  merci a vous 73s



Visiter le site web du posteur
Contenu Sponsorisé






 MessagePosté le: Aujourd’hui à 09:39    Sujet du message: Fabrication Delta Loop 6EL Back to top


Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Antennes directives Toutes les heures sont au format GMT
Aller à la page: 1, 2  >
Page 1 sur 2


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation

Cobalt 2.0 phpBB theme/template by Jakob Persson.
Copyright © 2002-2004 Jakob Persson


Powered by phpBB © 2001, 2018 phpBB Group
Traduction par : phpBB-fr.com
