 MessagePosté le: 03/07/2018, 20:34    Sujet du message: Dipole en V Répondre en citant Back to top

Je fait appel a vos souvenir, revues (que je n'ai plus), il y a bien des année j'ai fabriqué une antenne dipôle en V (pointe vers le bas) suivant un plan d'un magasine dont je ne me souviens plus le nom. L'angle été un peut inférieur a 90 et les pôle faisaient dans les 2M75 (a peut prés) mais elle fonctionnait super bien (pour ce que j'en faisais), si l'un d'entre vous avait ce plan je lui en serai reconnaissant, un grand merci!


Publicité






 MessagePosté le: 03/07/2018, 20:34    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

OPQC858



Inscrit le: 20 Juin 2010
Messages: 169
QRZ 1: ON3xxx
QRZ 2: 16CF495
QRZ 3: 16FRS005
Prénom-First name: Patrick
TX: Lincoln II + FT857D
Ant: Imax2000 + Delta Loop
QTH: Namur/Belgique-JO20KL
Point(s): 2 787
Moyenne de points: 16,49

 MessagePosté le: 04/07/2018, 09:24    Sujet du message: Dipole en V Répondre en citant Back to top

Bonjour Renaud


1° L'angle au milieu du dipôle fait varié son impédance vu que à l'horizontale l'antenne fait +/- 73 ohms.
Pour le mobile j'ai déjà utilisé ce type d'antenne, il faut régler le ROS en faisant varier l'angle.
2° 2,75m est pour moi un peu long, il faut tenir compte de la vélocité du matériel utilisé donc moi je prendrais
comme longueur 2 x 2.63m.


De toute manière la longueur dépend de la fréquence de travail.
___________________
Amitiés Pat

Plus on lit, plus on étudie, plus on constate que l’on ne connaît rien.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 921
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 510
Moyenne de points: 13,58

 MessagePosté le: 04/07/2018, 10:03    Sujet du message: Dipole en V Répondre en citant Back to top

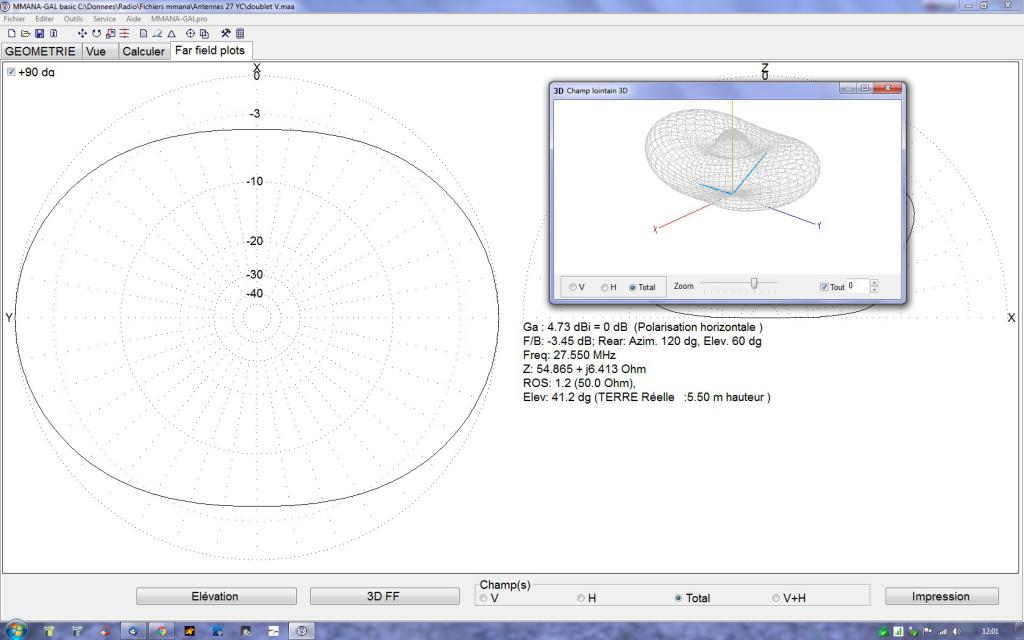

Voila ce que cela donne a 2 fois 2.66 metre en diametre 1 mm!
A ajuster bien sur!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 ODR 001



Inscrit le: 28 Juin 2018
Messages: 30
QRZ 1: 14 ODR 001
QRZ 2: 14 FRS 3377
Prénom-First name: Pascal
TX: Yaesu FT 1000 MP
QTH: 77 seine et marne
Point(s): 6
Moyenne de points: 0,20

 MessagePosté le: 05/07/2018, 09:15    Sujet du message: Dipole en V Répondre en citant Back to top

Bonjour à tous,
j'ai monté un dipôle en V ouvert à 120° , longueur de mes files 1.67 et 1.63 une fois monté sur

puis en sortie j'ai fais 3 tours de coax diamètre 12cm ,
Avec ma boite d'accord mfj 945e qui fait le reste j'en suis super content quoi que , elle est plus performante dans les fréquences hautes .


___________________
les bons 73's de Pascal des Ondes du Routier
http://les-ondes-du-routier.soforums.com



Visiter le site web du posteur
14GG38



Inscrit le: 19 Mai 2017
Messages: 118
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 484
Moyenne de points: 4,10

 MessagePosté le: 06/07/2018, 05:51    Sujet du message: Dipole en V Répondre en citant Back to top

Bonjour Renaud,
Tout d'abord bienvenue sur le Fofo

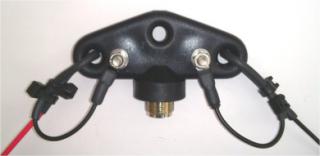

Tu as déjà une bonne base de départ, longueur, angle... Je me permettrai de rajouter qu'une attaque asymétrique/symétrique avec un balun de rapport 1/1 optimiserai le rayonnement de ton antenne.

Évidemment le fofo regorge d'info comme par exemple !
Si tu peux, soigne la hauteur par rapport au sol. Le centre de rayonnement à 5,5 m du sol ou à 11 m.


Bonne construction et tiens nous au courant.
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



Renaud



Inscrit le: 03 Juil 2018
Messages: 6
QRZ 1: Spiderman
Prénom-First name: Renaud
Point(s): 0
Moyenne de points: 0,00

 MessagePosté le: 09/10/2018, 21:23    Sujet du message: Dipole en V Répondre en citant Back to top

Voila j'ai trouvé!! Certes ce n'est pas le meilleur aérien mais ma fois, a fabrique c'est dérisoire et pour ma part ça m'a bien dépanné(même reste plusieurs moi en place)


Renaud



Inscrit le: 03 Juil 2018
Messages: 6
QRZ 1: Spiderman
Prénom-First name: Renaud
Point(s): 0
Moyenne de points: 0,00

 MessagePosté le: 09/10/2018, 21:26    Sujet du message: Dipole en V Répondre en citant Back to top

Je suis le seul a pas voir l'image?


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 921
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 510
Moyenne de points: 13,58

 MessagePosté le: 10/10/2018, 08:01    Sujet du message: Dipole en V Répondre en citant Back to top

De quelle image parles-tu?
Peut-etre que tu n'étais pas connecté!
N'oublies pas de mettre un symetreiseur sur ton dipole!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Renaud



Inscrit le: 03 Juil 2018
Messages: 6
QRZ 1: Spiderman
Prénom-First name: Renaud
Point(s): 0
Moyenne de points: 0,00

 MessagePosté le: 13/10/2018, 16:05    Sujet du message: Dipole en V Répondre en citant Back to top

La ce devrait aller (ca va mieux quand on fait comme il faut!!)










le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 921
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et Fuchs DIY
QTH: JN04LK Montayral
Point(s): 12 510
Moyenne de points: 13,58

 MessagePosté le: 13/10/2018, 17:33    Sujet du message: Dipole en V Répondre en citant Back to top

Je pense que l'angle est trop fermé!
120 degrès c est a mon avis mieux!

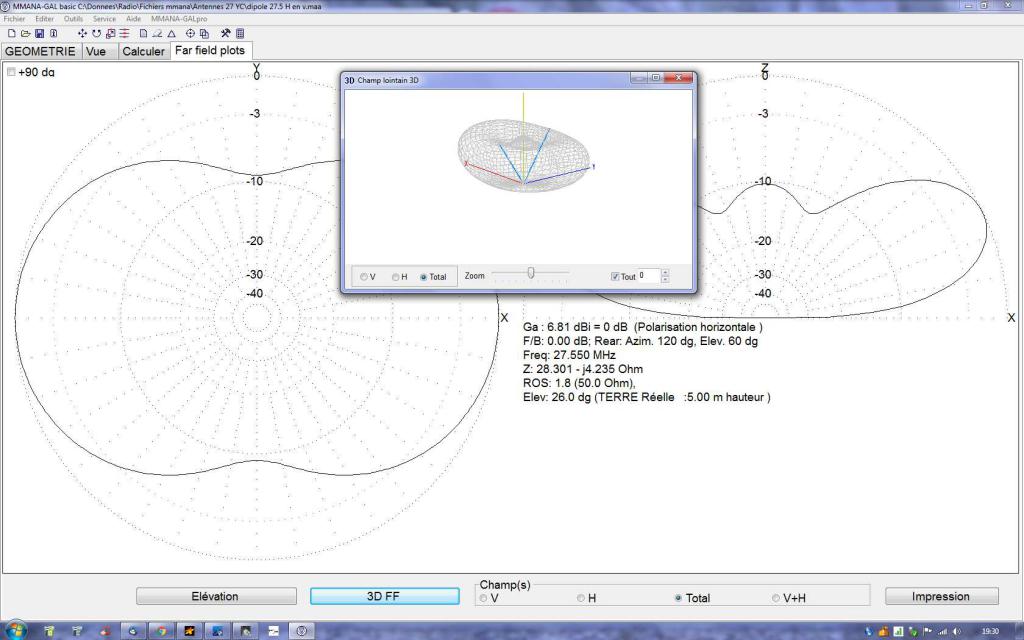

L'impedance a 70 degrès chute assez, Mmana me trouve 28 Ohms!

Mais tout cela n'est que de la théorie!
Chacun fera comme il veut!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14FDX446
Modérateur


Inscrit le: 09 Juil 2017
Messages: 205
QRZ 1: 14FDX446
Prénom-First name: -
TX:
Point(s): 961
Moyenne de points: 4,69

 MessagePosté le: 13/10/2018, 18:15    Sujet du message: Dipole en V Répondre en citant Back to top

Dipôle en V fabrication OM en cuivre. ROS inexistant sur une bande passante de 1 MHz, centrée sur 27.500 MHz. Marche extraordinairement bien en DX. En local, polarisation horinzontale.
73s.






Renaud



Inscrit le: 03 Juil 2018
Messages: 6
QRZ 1: Spiderman
Prénom-First name: Renaud
Point(s): 0
Moyenne de points: 0,00

 MessagePosté le: 13/10/2018, 18:28    Sujet du message: Dipole en V Répondre en citant Back to top

Ba j’avais parfaitement respecté les cotes (a l'os!), après un menu réglage, j'ai obtenu un tos de 1.1 au mieux (sur le 19 cb, a cette époque pas mal d’opérateurs en local). Bon j'imagine bien que c'est loin d'être la meilleur antenne du monde, mais en  local c'été tout a fait correct, et en dx quelques beaux contacts, selon la propag bien sur et l'orientation. Elle été a environ 4 mètres du sol, et dans les 7 mètres de coax jusqu'au tx. Après tout, ça fait un rapport coût, difficulté performance assez intéressant.


14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 629
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: 27mhz et 446mhz
Ant: Cubical Quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 3 957
Moyenne de points: 6,29

 MessagePosté le: Hier à 20:14    Sujet du message: Dipole en V Répondre en citant Back to top

Salut les gars, comme Yves je pensse qu'un angle de 120° est plus proche des 50 ohms mais à tester suivant la hauteur de l'antenne.
Par contre une question me tracasse, y a t'il une différence entre un dipole V inversé (pointe en bas centre à 5m)  et un autre en V pointes en haut base 5m aussi?
Sinon dans le cas d'un montage rigide autant utiliser la deuxieme solution qui dégage l'antenne de la proximité du sol
___________________
Vive la radio :-)



Visiter le site web du posteur
14GG38



Inscrit le: 19 Mai 2017
Messages: 118
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 484
Moyenne de points: 4,10

 MessagePosté le: Aujourd’hui à 05:50    Sujet du message: Dipole en V Répondre en citant Back to top

Pas mal de paramètres viennent évidemment renverser la théorie trop propre, trop simple ! Pour le sens en A ou en V, bien souvent le A est utilisé car c'est du filaire. Donc le A s'impose. Quand on soude un poil, on s'autorise le V.



Mais attention, comme pour toutes les antennes : 1, on taille en fréquence, puis 2, on accorde.


La bande passante semble tout à fait dans les clous.  Mike à raison, bien placer le centre de l'antenne à 5,5m (1/2 lambda) du sol. On pourrai aussi tenter la hauteur de 11 mètres pour baisser les premiers lobes de rayonnement pour favoriser le DX. Mais bon, 1 élément à 11 mètres du sol, autant mettre une petite Yagi ou Quad à 5,5 m.



Attention de ne pas haubaner avec des fils métalliques, ceci pour optimiser le rayonnement.

___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein
