interface pour Kenwood TS50


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> Dépannage et manuels -> Dépannage - Bidouilles
Sujet précédent :: Sujet suivant
eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 25/06/2018, 15:19    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour a tous , je voudrais faire de la SSTV 11M en mobile fixe lors d'une expédition en point haut avec des collègues .
je possède un Kenwood TS50 avec sons antenne tuner AT50 , et les options  interface unit  IF10D et IF232C le tout est neuf jamais servi

et un PC portable , avec HamRadioDeluxe que je connais bien car je l'utilise déjà sur Yaesu FT920 avec interface Signlink USB
Déjà première question cela suffit il pour une installation SSTV  , deuxièmement IF232C ne possède qu'une connexion PC par DB25
donc pas cool sauf peut être avec un cordon USB vers DB25 ?

de toute façon comme le poste ne possède pas de sortie direct DATA il faut absolument IF10D , une autre interface que IF232C ferai l'affaire ?


Que pensé vous de tout ça
quelque photos



TS50 AV



TS50 AR

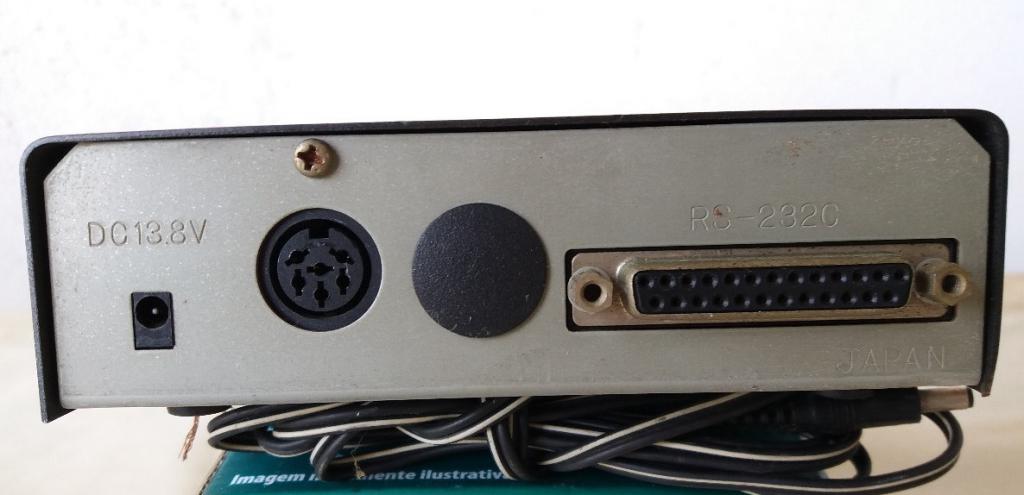

IF232C

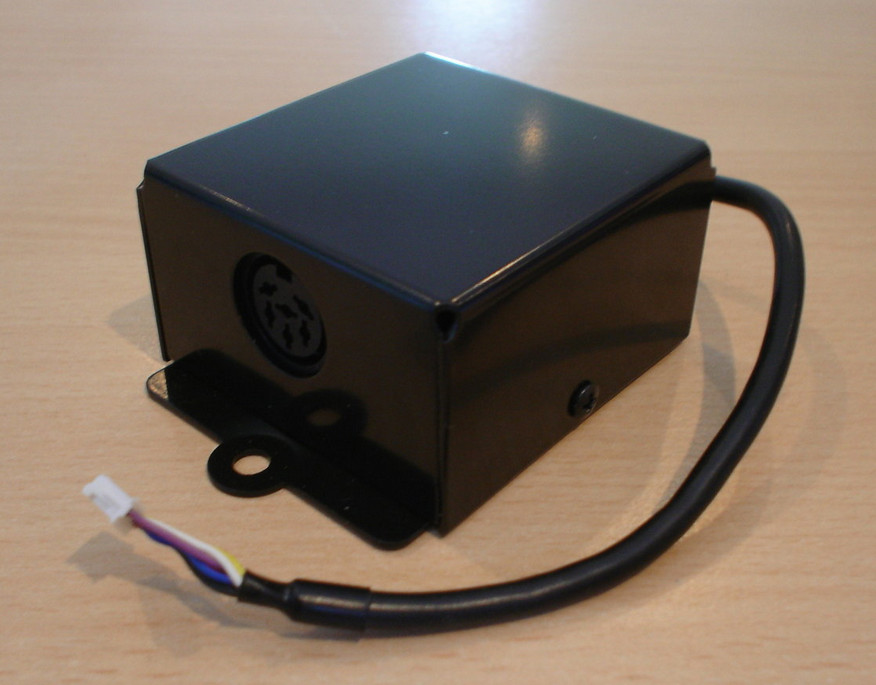

IF10D

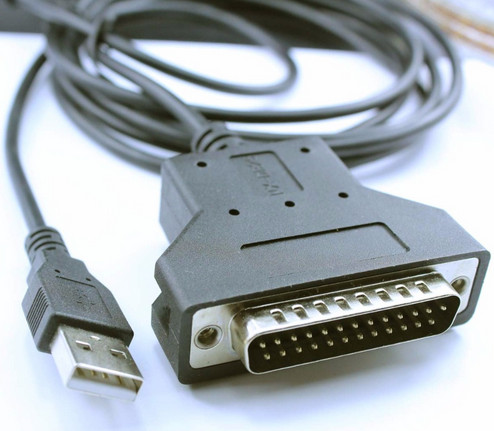

Adaptateur DB25



si vous avez une solution je suis preneur avec les interface que je possède ou autre



73's a tous



Publicité






 MessagePosté le: 25/06/2018, 15:19    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 25/06/2018, 22:13    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

73 ,bonsoir j'avis envisagé de modifier mon TS50 pour faire du numérique
J'avais trouvé ça intéressant
Mais bon il y a du boulot !
Je ne l'ai pas réaliser car je ne m'en sert qu'en mobile vacances
Si cela peut vous aider c'est une piste

http://radio.pagesperso-orange.fr/TS50.htm

cordialement Dany


___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 03:02    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

oui je connais ce lien merci Dany  , mais c'est rustique et pas top et passe par la prise micro ( ce que je ne souhaite pas ), ce que je cherche a savoir c'est surtout si avec e que je possède je peut faire une instillation mobile SSTV . car mon probleme est surtout cette connexion DB25

sinon juste gardé IF10D et connecté a sa sortie une interface classique comme la Signalink USB ? mais j’aurai bien aimé gardé le tout en kenwwod  , donc c'est pour cela que je me posé la question si en gardant tout et en ajoutant un adaptateur DB25 a cela si le fonctionnement est possible pour SSTV mobile

73's serge



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 26/06/2018, 04:53    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


pour la pratique des modes numériques, il n'y a pas d'autre possibilité que celle de passer par la prise micro en façade.
Le TS-50 contrairement à d'autres postes de possède pas de connecteur avec les signaux nécessaires.
Sauf erreur de ma part, toutes ces interfaces ne servent qu'a piloter le poste depuis un PC et non pas pour la pratique des modes numériques.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 05:57    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

oui on passe souvent par le micro car le TS50 ne possède pas de sortie a l’arrise du poste mais en possède une interne , ou se connecte justement IF10D , et ensuite connecté une interface a la sortie IF10D  . justement la fameuse IF232C qui était prévu pour cela a l’époque c’était hors de prix

un petit lien , comme quoi ont peut faire du numérique sans passé par le micro

http://f5nxi.skyrock.com/3162127088-Kenwood-TS-50.html





tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 26/06/2018, 07:46    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

L'interface IF10D est en gros une version simplifiée de l'IF232C.
Ces interfaces ne permettent que le pilotage du poste par un ordinateur.
L'interface du liens que tu as posté n'est qu'une alternative aux interfaces IF10 et IF232.
Au passage, on peut parfaitement pratiquer les modes numériques sans pilotage par l'ordinateur, il faut juste changer les paramètres (modes, fréquence,...) manuellement.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 09:42    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bon je ne comprend plus rien , car lorsque je regarde le schéma les deux son  branché  , et quant on regarde sur les vendeur d'interface ils disent que IF10D requis

donc pour moi ont peut installé une interface en sortie de IF10D pour  les modes numériques.

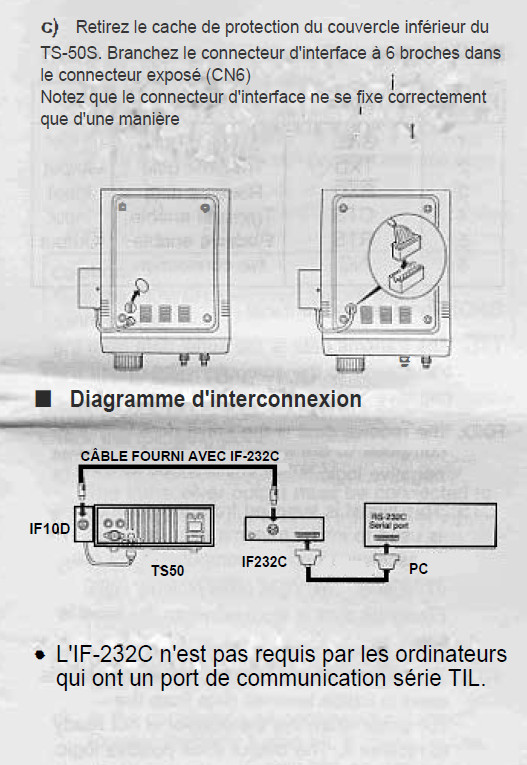

Tonio comme tu a l'air de bien connaitre voici quelques parties de la doc














tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 26/06/2018, 16:30    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Je n'ai pas été très clair, il faut avouer et en plus il y a un petit détournement d'usage de l'IF10 qui est fait.

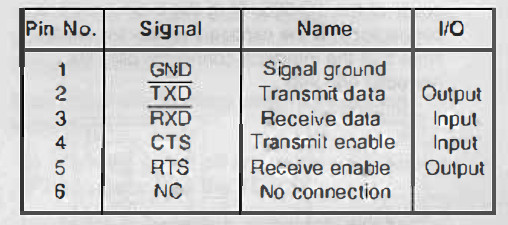

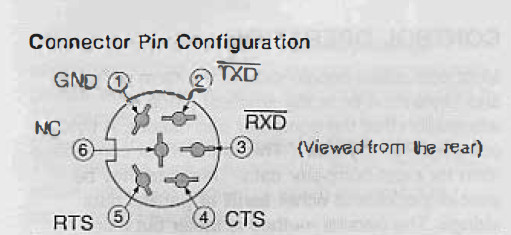

Si l'on part du connecteur CN6 du TS50, sur ce connecteur se retrouvent les signaux de la liaison série du microcontrôleur qui gère le poste, ces signaux servent à piloter le poste à distance, les fameuses liaisons CAT (Computer Aided Computer).
Sur ce connecteur CN6, les signaux sont en logique TTL.
L'IF10 va inverser les niveaux logiques des signaux, bien que ne respectant pas les niveaux d'une liaison RS232, certains OM connectent le port RS232 du PC dessus. La majorité des pilotes de ligne RS232 savent quand même reconnaître ces niveaux logiques sur une liaison RS232. Cette "bidouille" permet de faire l'économie d'une interface IF232.

L'IF232 va isoler les signaux issus de l'IF10 et les transposés en "vrais" niveaux logiques RS232.
Ces 2 interfaces sont complémentaires. Raison pour laquelle Kenwood montre les 2 reliées ensemble.


A l'heure actuelle, la majorité des PC ne disposent plus de port RS232, une des solutions est d'utiliser un adaptateur USB/RS232 et d'utiliser ensuite soit l'IF10, soit comme il devrait se faire IF10 + IF232.
L'autre solution telle que proposée par l'interface en vente sur ebay est de faire une interface qui convertit l'USB en signaux compatibles avec ceux sur le connecteur CN6.
Certaines de ces interfaces peuvent proposer une isolation entre PC et radio et d'autres pas.


Cette liaison CAT permet uniquement de piloter ou programmer le poste et rien de plus.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 17:14    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

bon donc ce que j'ai ne me sert a rien , il faut que je trouve absolument un interface par le micro si je veut faire de la SSTV avec ce poste en mobile


Thomas



Inscrit le: 29 Nov 2016
Messages: 190
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 841
Moyenne de points: 4,43

 MessagePosté le: 26/06/2018, 17:34    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


Je rejoins l'avis de Tonio, tu es obligé de passer par la prise du micro.
C'est ce que je fais avec mon vieux déca. FT-747 GX via une interface et ça fonctionne très bien, il faut juste bien contrôler les niveaux audio et l'ALC.
___________________
73's



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 18:12    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

O, je vais voir cela , au pire je vend  tout et prend un poste avec une sortie pour interface data  , type icom MK2


tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 26/06/2018, 19:24    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Si tu veux vraiment te faire plaisir et changer de poste.

Mais attention, certains ICOM (et sans doutes d'autres marques, par exemple, le FT-450D peut avoir le même problème suivant la version du firmware), le "câblage" de la prise "DATA" est en parallèle du micro donc lorsque l'on est en émission, ce qui est émis  est un mélange entre le signal du mode numérique et les bruits ambiants captés par le micro. Le résultat peut ne pas être "top".

Il y a 2 solution, soit un micro qui coupe le signal audio du micro lors des phases de réception, soit de débrancher le micro.

Si tu as un doute sur le comportement de ton micro, il suffit de vérifier si le VOX fonctionne ou pas avec.



La solution de  passer par le micro n'est pas si compliquée et en plus tu n'es pas forcé de jongler entre micro et modes numériques en débranchant et rebranchant à chaque fois.
A l'époque sur mon bon vieux 3900, j'avais fait une prise en Y, sur une branche le micro et sur l'autre l'interface hamcomm, un simple inter à 2 positions pour commuter le signal audio, soit en provenance du micro, soit de l'interface hamcomm. Et oui, une interface hamcomm, c'était dans les années 90.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 26/06/2018, 19:31    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

oui il il a la solution d'un boitier de commutation par inter  , ça peut le faire il faut que je regarde pour un petit schéma  , de plus c'est pas pour une utilisation permanente mais 3 a 4 fois dans l'année


Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 26/06/2018, 23:30    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

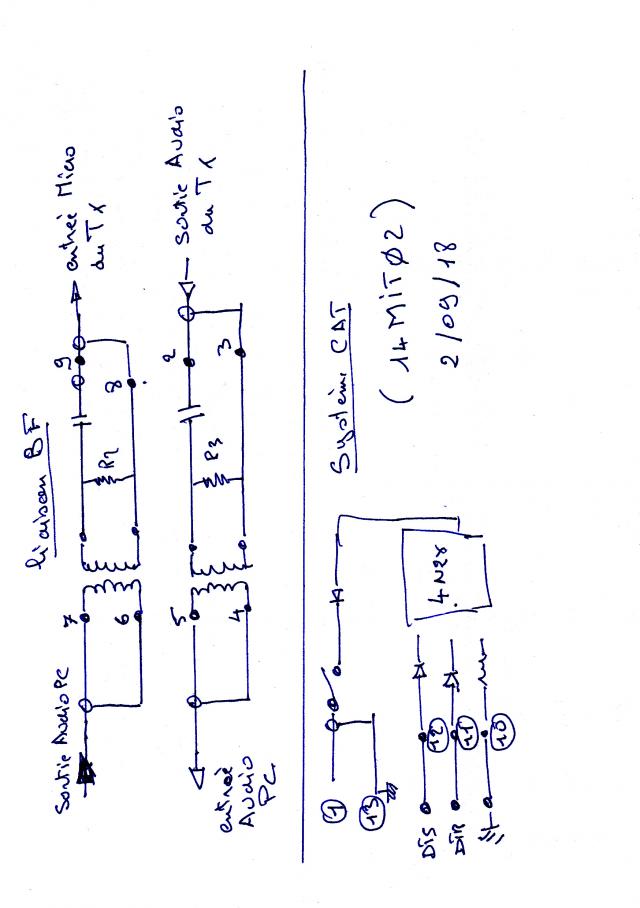

73 ,bonsoir  L'interface n'est pas très compliqué à faire pour le numérique
Il y a de nombreux schema sur le net

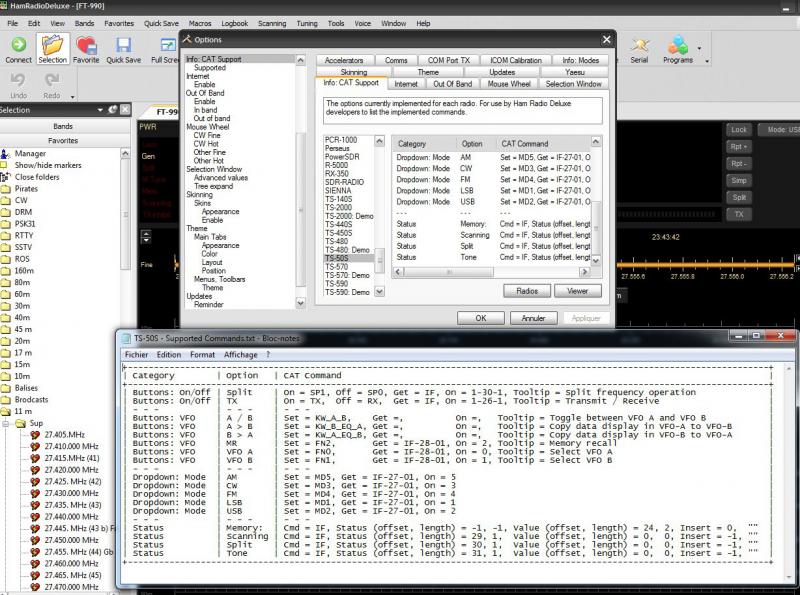

Pas besoin du Cat pour ça le seul intérêt du  CAT c'est la commande PTT par le PC
Entrée BF- Sortie BF (si possible avec un potar pour régler le niveau c'est plus facile que par le PC)
Avec transfos d'isolement 600/600  (pas obligatoire mais recommandé en cas de retour HF)
La commande auto de emission/reception (PTT) est très  pratique (VOX ,relais,circuit TLL, en manu un inter )
C'est à la porté de tout bon bricoleur il faut faire attention aux niveaux des signaux en emission en contrôlant l'ALC et ,c'est parti
Perso j'utilise HRD ,mais il y en bien d'autre
bonne bidouille
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



Thomas



Inscrit le: 29 Nov 2016
Messages: 190
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 841
Moyenne de points: 4,43

 MessagePosté le: 27/06/2018, 17:28    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Je rejoins l'avis de Dany aussi pour la fabrication d'une interface.


https://www.ebay.fr/itm/Psk-31-EASY-DIGI-Sound-Card-Interface-PSK-RTTY-SSTV…


Il y en a plein d'autres, les "Radioarena" sont bien aussi.


Signalink et MicroHAM un peu cher ...
___________________
73's



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 28/06/2018, 05:58    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


attention aux frais de port, par défaut, ils sont à presque 28 euros.


Les interfaces signalink, microham et autres sont chères mais ont l'avantage de ne nécessité rien d'autre (carte son et convertisseur USB/série intégrés).
Mais je suis d'accord que cela reste chère et que pour la différence de prix, je prèfère voir sur mon bureau un hub USB, un convertisseur USB/série et une bonne carte son, cela reste tout de même bien moins coûteux.

Les signalink beaucoup d'om se sont plaints de la piètre qualité des transfos employés. J'espère qu'ils ont su évolué vu le prix des interfaces.



Perso, je ne suis pas un adepte de l'isolation mais plutôt de l'équipotentialité. Le coté "HF" que mettent certains en avant, il suffit de voir les transfos utilisés et le routage/cablage de ces interfaces pour se faire une opinion.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 28/06/2018, 06:28    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

bonjour , oui j'ai vu les frais de port , ça fait cher au final , sinon j'ai en fixe  sur FT920 une interfaces signalink USB depuis pas mal de temps et ça fonctionne très bien , mais je vais en prendre une toute simple pour les expéditions sauf si je trouve une interfaces signalink , en occasion


sinon j'ai cela sur mon FT847 et fonctionne bien
https://www.ebay.fr/itm/Yaesu-Digi-Interface-with-PTT-PSK-PSK31-FT8-SSTV-FT…https://www.ebay.fr/itm/Kenwood-Digi-Interface-with-PTT-PSK-PSK31-RTTY-SSTV…


ont peur avoir cela pou TS50

https://www.ebay.fr/itm/Kenwood-Digi-Interface-with-PTT-PSK-PSK31-RTTY-SSTV…


Donc vu le prix , je ne me prendrait pas la tête a en faire une

73's serge



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 01/09/2018, 15:49    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bon voila j'ai réalisé une sortie CAT sur le TS50 ca fonctionne très bien , j'utilise HamRadioDeluxe


voici ce que j'ai utilisé





une fois en boite sa donne cela

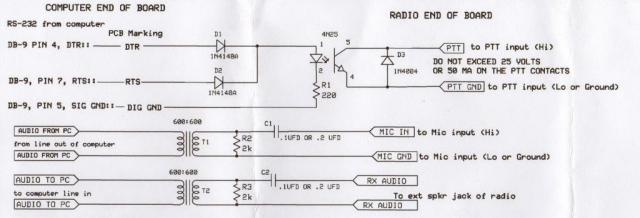

maintenant l'interface data  j'ai commandé un kit a monter , réalisation facile

par contre je bloque sur le branchement






comment feriez vous le branchement



73.s a tous



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 01/09/2018, 23:36    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

73,Je ferais quelque chose comme ça:
D'une part les liaisons BF en rajoutant deux "potars" pour ajuster les niveaux
Et le système de la commande PTT sur ta carte RS232
Sur le schéma ,lire cmde PTT au lieu de Système CAT (Sorry )




Au besoin tu t'inspire de ça :http://www.f1afz.fr/modes_digit/interfaces.php


A bientot en DIGI sur 27.500 pour les essais
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 03/09/2018, 19:02    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

bon je ne comprend pas vraiment , je suis pas un spécialiste

voici le schéma d'origine de l'interface


le peut que j'ai compris c'est  6 et 7 un jack sortie audio du PC , 4 et  5 un jack entée audio PC ( micro je suppose ) 2 et 3 sortie audio TX ( sortie HP externe ? ) par contre après entée micro TX ? ,  l'alimentation se fait comment et voltage  ?

et ne vois pas comment brancher cela  sur mon TS 50 sur le micro



73, serge



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 03/09/2018, 22:09    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

73,Si tu as le schéma, tout est dit en effet ,ceci dit tu vas t'en sortir.


La sortie audio du PC par un jack entre 6 et 7 (entrée du transfo 1)
 à Vers l’entrée micro du TX le TS50


Dans l’autre sens sur le transfo 2 (coté R3)
la sortie BF du TS50  (la prise 6 de la prise micro ira très bien) sur 2 et 3,
à Vers la sortie de T1 bornes 4-5  sur l’entré Line du PC avec in jack




_______________________
Pour la Commande PTT
Je te conseille de récupérer le 8 Volt sur la borne 5 de la prise micro du TX que l’on met en série avec la commande PTT
qui passera dans un inverseur double.
Tu mets ça sur le boitier qui va contenir ton interface
 (Il te faut une prise de chassis 8 broches  pour le micro et une femelle 8 broches au bout d'un cable pour le TX
Bouton double inverseur
Positions,
a) Normal 8 volt  ouvert ,micro en service
b) Mode numérique le 8 v alimente la carte en 1  (patte 5 de l’opto )
   la masse elle est commuté vers la borne  13 (patte 4 de l'opto) ,le micro est coupé
Je te laisse le soin de faire le schéma
Pas besoin d’alimenter c'est dans l'autre sens PC -->TX  Sorry

Il serait bien de mettre une résistance de quelques Kilo Ohms pour limiter le débit  50 mA max  le + sur  la borne5
Le – sur  la borne 4
  !! Attention de ne pas se tromper risque de détruire l’alim du TS50 !!!
     (Prendre une alimentation externe pour faire les essais.
Câble blindé de rigueur, perso je mettrais quelques ferrites sur la BF




Amuse toi bien
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...


Dernière édition par Dany le 04/09/2018, 09:21; édité 1 fois

tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 04/09/2018, 05:47    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


en effet, on a tout les signaux nécessaires qui sont disponibles sur la prise micro.
Par contre, il n'y a pas besoin d'alimenter la carte, il ne faut pas mettre de 8 V sur l'opto.
Le transistor de l'opto se comporte comme le bouton poussoir PTT du micro, il met à 0 V (au Vcesat près) la broche 2.

La broche 2 qui gère le passage en émission est polarisée en interne et n'a pas besoin d'une polarisation externe.
Par contre un point à vérifier, c'est l'état des niveau logiques des signaux RTS/CTS utilisés pour la commutation TX, beaucoup de montages sont conçus avec les niveaux logiques RS232.



Par contre dans le cas où le micro et l'interface partagent le même connecteur micro sur le poste, c'est à dire que l'on ne débranche pas l'un pour brancher l'autre, il convient en effet de couper l'audio qui vient du micro, idéalement placer un commutateur à 2 positions, sur lequel arrivent l'audio du micro (broche 1) et sur l'autre extrémité l'audio de l'interface (broche 8), le point milieu du commutateur sur la broche 1 du poste.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 04/09/2018, 10:11    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bjr ,73 à tous
Mea culpa ,j'ai résonné à l'envers pour la cmd PTT
Je devais être fatigué vu l'heure ,pour éviter les "conneries" j'ai modifiés le post
Encore merci Tonio ,heureusement que tu surveilles.


Dany
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 04/09/2018, 16:27    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


ce matin, je ne devais pas avoir les yeux en face des trous,il fallait comprendre RTS et DTR et non CTS et RTS.
Par contre il est important de prendre ces 2 signaux coté RS232 et non en sortie du convertisseur de niveaux.
En utilisant le signal disponible en sortie du convertisseur, on obtiendrai un fonctionnement inversé, le passage en émission se fait sur un niveau logique "0" de la RS232 qui se traduit par une tension positive.
En sortie du convertisseur de niveaux, un niveau logique "0" bloquera l'optocoupleur.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 04/09/2018, 16:44    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Re 73.Bon ,Tonio Dany c'est le soir que qu'il est  fatigué l 'OM
Toi ,c'est le matin que tu n'est pas trop réveillé
Avec ça je ne sais pas si Serge va réussir à faire fonctionner le montage ??
Serge commence par la BF tu n'auras pas de soucis
Le système CAt aprés ......... en plat de résistance
Bonne soirée
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 04/09/2018, 17:09    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bon la copains la je suis vraiment perdu !!!!! Rolling Eyes Rolling Eyes Rolling Eyes


tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 04/09/2018, 18:39    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Faut voir le coté positif, on est complémentaires.


Pour tout ce qui est audio, les raccordement sont bons.
Pour ce qui est du passage en émission, il faut aller piquer les signaux RTS, DTR  sur les broches 4 et 7 de la prise 9 broches à relier sur les points 11 et 12 de l'interface (l'ordre n'est pas critique).
Ainsi que le GND de la RS232 en broche 5 à relier au point 10 de l'interface.


Je rejoint Dany, commence déjà par la BF, tu teste en réception, rien que le fait de voir, sur le logiciel, qu'il y a de la BF peut suffire.
En suite le passage en émission, quitte à le faire manuellement en appuyant sur le micro.


Au passage, certains postes et logiciels autorisent le passage en émission via des commandes CAT, si tu n'utilises que des logiciels qui gèrent ce genre de commutation et que le TS-50 offre cette possibilité, je te dirai de pas t'embêter à câbler la partie PTT.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 05/09/2018, 08:47    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Oui Serge ,je plaisantais bien sur que tu vas y  arriver C'est le coté " humour"  de Dany ,il faut prendre ça au second degré
Fait étape par étape ,et le bonheur sera là
Bonne journée
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 06/09/2018, 18:48    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

ne t’inquiétè pas Dany je comprend très bien les blagues , mieux que l’installation de mon interface

sinon vu que le système que j'ai installé pour le controle du TS50 par PC fonctionne bien , je pense que je n'ai besoin que d'une partie de mon interface

celle ci




et en  logiciel j'ai HamRadioDeluxe


et que veut dire DTR /RTS



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 06/09/2018, 22:30    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonsoir Serge  et, les SWL(s),
C'est donc parfait ,tu as fait le plus difficile la partie interface CAT
- DTR/RDS de mémoire cela sert au contrôle des messages du dialogue sur une liaison RS232 ou 422
En gros ,le maître dit , tu prêts l'autre répond tu peux envoyer............. Quelque chose comme ça
https://fr.wikipedia.org/wiki/RS-232 ,
Tonio ,pourrais t'expliquer ça ,il maîtrise à font le sujet .
- l'audio rien de sorcier ,c'est du câblage fils à fils
Pour HRD ,j'utilise , la dernière version non payante la 5.24 (je suis un peu radin HI !)
Au besoin pour la configuration ,on peu aussi t'aider
Il y a aussi un peu de "boulot" la dessus H ! mais ce logiciel est passionnant
Il y a aussi Thomas 14ZG77 qui aime bien le monde des PC et du numérique
D'ailleurs c'est étonnant de ne pas l’entendre ,au clavier bien sur    ???
et certainement plein d'autres.
Bonne nuit, cordialités aux écouteurs
14mit02-Dany  ...  AR VA TU ...
___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



eldorado 03



Inscrit le: 19 Jan 2016
Messages: 24
QRZ 1: eldorado 03
QRZ 2:
QRZ 3:
Prénom-First name: Serge
TX: FT 847 / FT 920 / TS
Ant: Dianond CP6 / Cushcraft A3S
QTH:
Point(s): 190
Moyenne de points: 7,92

 MessagePosté le: 07/09/2018, 04:59    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Salut Dany , bon j'ai du mal m’exprimè depuis le début , mon but est de faire du SSTV en mobile avec un TS50 .

les modes numérique je connais car pratique depuis pas mal de temps mais avec du matériel tout fait , j'ai un FT920 et un FT847 avec interface Signalink USB , logiciel  HamRadioDeluxe ,EasyPal, WSIT-X ,ROS ... que je maitrise très bien .

la mon probleme était de faire un système de contrôle par PC du TS50 et de connecté une interface . donc le système de contrôle est fait comme indiqué plus haut et me reste l'interface a branché sur la prise micro , en direct ou avec inter pour avoir la phonie sans tout débranché

donc par rapport au numéro qui son sur l'interface je voulais uniquement savoir comment l’installé par un petit dessin assez simple , et quelques explications

du genre  1 va a tel endroit  2... 3... , voila , je suis peut etre un peut chiant HI !!! mais ne voudrait pas faire n'inporte quoi



73's



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 07/09/2018, 06:02    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonjour,


En effet, les signaux RTS et DTR sont prévus pour être l'un des moyens de contrôler les échanges sur une liaison RS232 ou 422.
Avec d'autres signaux présents dans une interface de type RS232, leur usage a été détourné dans une multitude d'interfaces pour la radio que se soit pour assurer le passage en émission ou même alimenter ces petites interfaces.
On referme la parenthèse et on revient sur le sujet.
Le câblage à suivre est celui donné plus haut.
Le câblage de la partie passage en émission peut être facultatif suivant le poste et le logiciel utilisé.
Pour pouvoir répondre à cette question, il faudrait connaître le logiciel qui sera utiliser et si le TS-50 est capable de passer en émission par une commande CAT.
Un aperçu de la config existante sur un autre logiciel permettrai de répondre à cette inconnue.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



Dany



Inscrit le: 18 Aoû 2016
Messages: 354
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E-TS50S
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3600 contacts
IOTA: Iota toi même dis !
Point(s): 1 635
Moyenne de points: 4,62

 MessagePosté le: 07/09/2018, 21:50    Sujet du message: interface pour Kenwood TS50 Répondre en citant Back to top

Bonsoir ,pour info il utilise HRD si j'ai bien compris
les Cmdes Cat pour le TS50 sont disponibles dans le menu Tool de HRD



___________________
73's de Dany-QRV 27.500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



Contenu Sponsorisé






 MessagePosté le: Aujourd’hui à 19:56    Sujet du message: interface pour Kenwood TS50 Back to top


Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Dépannage - Bidouilles Toutes les heures sont au format GMT
Page 1 sur 1


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation

Cobalt 2.0 phpBB theme/template by Jakob Persson.
Copyright © 2002-2004 Jakob Persson


Powered by phpBB © 2001, 2018 phpBB Group
Traduction par : phpBB-fr.com
