 MessagePosté le: 14/03/2018, 16:00    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Ayant récupéré une antenne Yagi 4 ele de chez Lemm, pour remplacer mon Agrimpex 3 ele, je me suis a modéliser celle ci!
Et je me suis aperçu de la bizarre distance entre les elements et un dernier directeur qui était tres court!
Le gain était de l'ordre de 11 dbi et le rapport F/B de l'autre de 14db!
Ce qui n'était pas terrible pour un boom court, certes, de 4 metres!
Je suis donc reparti d'une feuille blanche et ai modelisé tout d'abord une yagi 4 ele en gardant ma longueur de boom de 4 metres, et surtout, en 28 Ohms, c'est là en principe ou le rendement est le meilleur!
Tout cela avec un coup de main de mon ami  Sergio, Ménélik, que je remercie.
J'ai ensuite essyer d'adapter le harpin pour la remonter a 50 Ohms, sans toucher a l'ecartement des élements ,juste en jouant sur les dimensions du Dipole(légerement) et les dimensions du Harpin.
Harpin que j'ai voulu conserver, d'origine, les brins du dipole etant isolés du boom et je ne voulais pas tout modifier!!

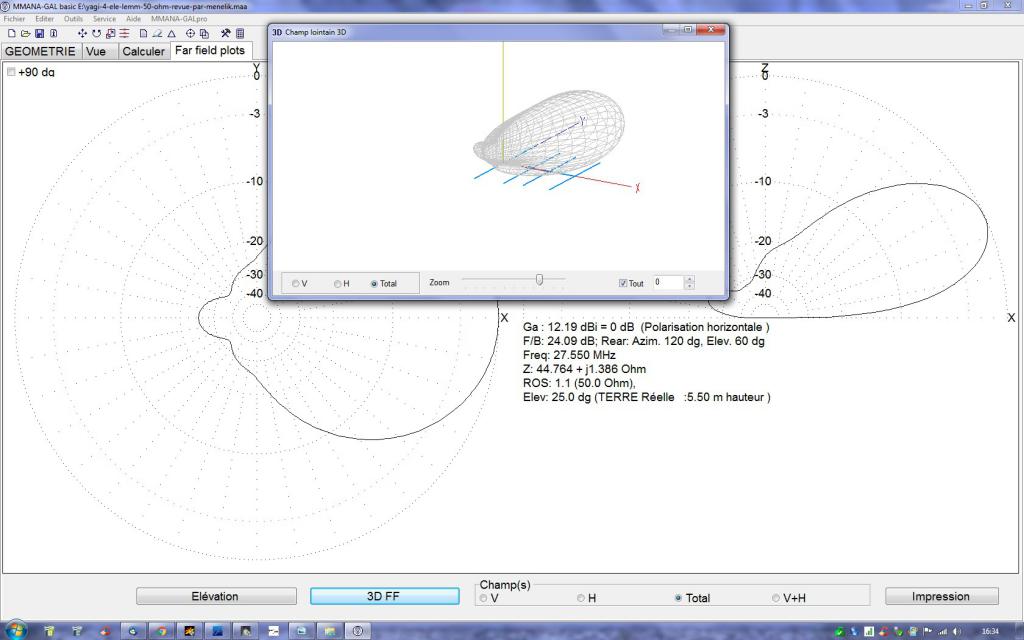

Et le résultat fut assez concluant, un gain de 12 dbi pour un rapport F/b de 24 db.
Jai donc compltement modifié l'antenne, avec les nouvelles dimnsions et nouveaux ecartements.

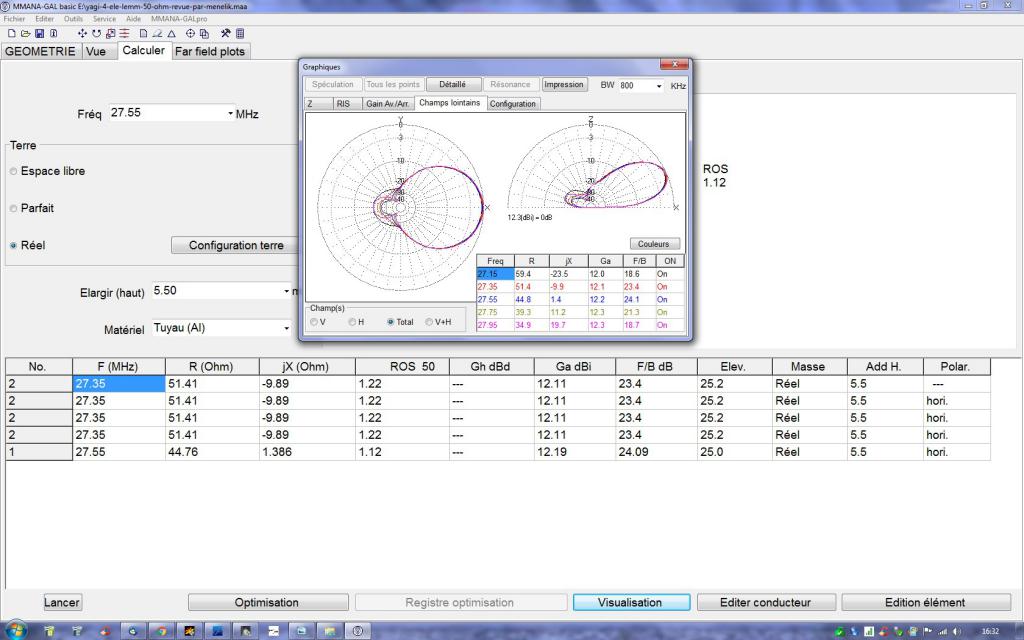

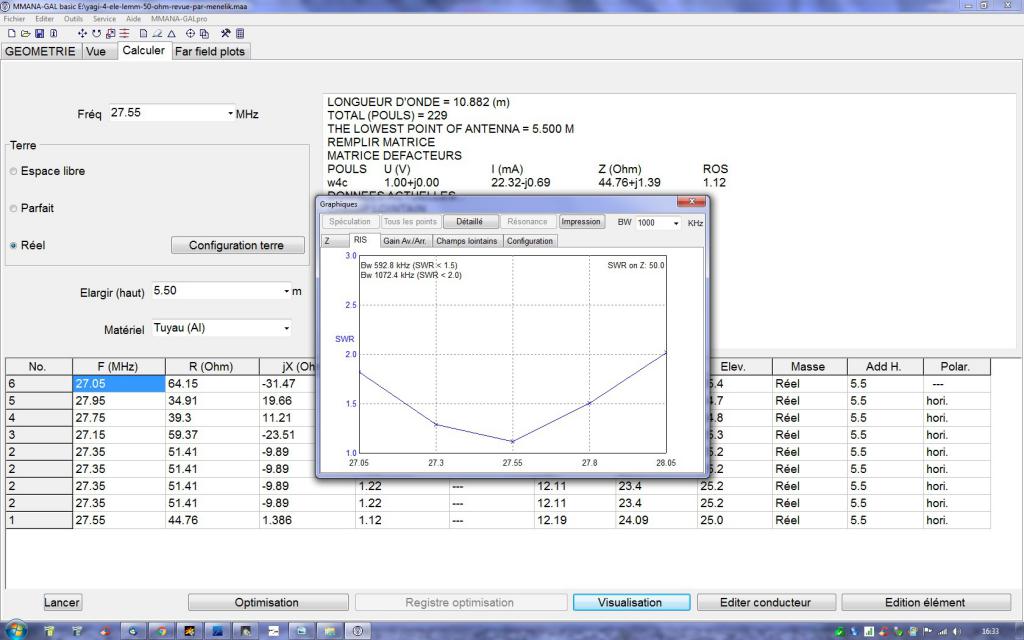

L'antenne est aujourd'hui en place et il faut reconnaitre que Mmana, n'a pas menti puisque je retrouve le reglage pile poil qui etait prévu!
Seule la courbe de ROS est beaucoup plus plate!
S'il y a des gens interéssés par le schéma, je peux le mettre au propre et le faire passer!







___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!


Dernière édition par le moustik le 14/03/2018, 19:56; édité 1 fois

Publicité






 MessagePosté le: 14/03/2018, 16:00    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 14/03/2018, 19:16    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Bonsoir,

le moustik a écrit:

L'antenne est aujourd'hui en place et il faut reconnaitre que Mmana, n'a pas menti puisque je retrouve le reglage pile poil qui etait prévu!
Seule la courbe de ROS est beaucoup plus plate!


Voilà une superbe occasion de parler des simulations et de l'interprétation des résultats de celles-ci.
Perso, je trouve ton analyse contradictoire avec ce que tu présentes,
Perso, j'ai ma petite opinion, la simulation et la réalité ne correspondent pas aussi bien que tu ne le dis. Quand tu regarde la courbe mmana, je vois un ros de 1,1 à 27 550 kHz, sur tes mesures 1. mmana trouve donc une impédance apparente d'environ 44,8 Ω et 50  Ω dans ton relevé de mesures.
Tu dis retrouver les réglages mais être obligé de chercher la bonne longueur du dipôle.

Au vue de ces différences entre simulation et réalité, sauf si les lois de l’électricité ont changées depuis ma classe de première, une bande passante plus large dans la réalité traduit un gain moins important que celui annoncé dans la simulation.


___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

 MessagePosté le: 14/03/2018, 20:02    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Je n'ai pas ecrit retrouver mes reglages en jouant sur la longueur du dipole pour ajuster mon antenne, j'ai dit qu'en adaptant le Harpin sur l'antenne simulé en 28 Ohms,pour la transformer en 50 ohms,  j'ai modifié legerement la longueur du dipole et les cotes du harpin pour retrouver la bonne résonnance et l'impedance de 50 Ohms!
Car dans la simulation, lors de l'ajout du harpin l'antenne ne résonne pas tout a fait de la même façon.
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 14/03/2018, 20:16    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Donc l'antenne simulée et l'antenne mesurée ne sont pas les mêmes, donc quid du gain et du rapport avant/arrière ?

Par contre je suis surpris quand je lis qu'à 28 ohms, on a le meilleur rendement. Faudra m'expliquer.
___________________
Avouer son ignorance est une preuve de savoir, déclarer sa faiblesse, un signe de pouvoir.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 918
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 509
Moyenne de points: 13,63

 MessagePosté le: 14/03/2018, 22:00    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Les antennes simulées et construites ne sont bien sur pas les mêmes!Tu as raison et tu auras toujours raison!
Quand on fait semblant de ne pas comprendre!
Qaund a moi, j'arrete là, je perds mon temps avec toi, comme d'habitude!
Et comme a l'habitude, tu ne fais que critiquer, tu apportes rien de constructif, tu ne proposes rien!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14ARM252



Inscrit le: 24 Mar 2017
Messages: 116
QRZ 1: F4HZP
QRZ 2: 14ODR252
QRZ 3: 14EMB252
Prénom-First name: Antony
QTH: Morbihan
DXCC: 50
IOTA: 10
Point(s): 518
Moyenne de points: 4,47

 MessagePosté le: 14/03/2018, 23:14    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Salut les gars
Bon j'ai jamais construit des antennes avec ce logiciel
Des figures géométriques qui vont se déformer dans le lieu où tu trafic
Bon certainement ce logiciel à de bonnes choses. Mais il faut pas comparé ondes électromagnétiques et ondes informatiques. Rolling Eyes
___________________
73's
Routier multiband
J' adore le dx dans le mille pattes mobile



tonio



Inscrit le: 25 Juil 2015
Messages: 195
QRZ 1: tonio
Prénom-First name: tony
Point(s): 1 006
Moyenne de points: 5,16

 MessagePosté le: 15/03/2018, 06:40    Sujet du message: Antenne Yagi Lemm 4 ele modifications Répondre en citant Back to top

Bonjour

le moustik a écrit:
Les antennes simulées et construites ne sont bien sur pas les mêmes!Tu as raison et tu auras toujours raison!


Merci pour le compliment mais tu sais il m'arrive parfois de me tromper. Si tu veux, je peux te donner des exemples.
le moustik a écrit:

Quand on fait semblant de ne pas comprendre!
Qaund a moi, j'arrete là, je perds mon temps avec toi, comme d'habitude!


J'avais compris que tu avais fait recherche de la bonne longueur du dipôle sur l'antenne finie au lieu de comme tu l'as fait en simulation. D'ailleurs au passage, il y a une fonction qui le fait automatiquement, tu n'es pas obligé de le faire manuellement. En attendant, tu n'as pas répondu à mes questions.

le moustik a écrit:

Et comme a l'habitude, tu ne fais que critiquer, tu apportes rien de constructif, tu ne proposes rien!
Si pour toi, critiquer est ne pas être d'accord avec toi... Une critique sera plus constructive qu'un compliment. Une critique va mettre le doigt sur un point à amélioré. Alors qu'avec un compliment, on ne change rien donc pas d'amélioration.
Les divergences que j'ai constaté, n'importe qui les constate également. Dire que je n'apporte rien de constructif alors que je fais simplement une comparaison entre la simulation et la réalité. Qu'avec cette comparaison, je met simplement en avant les limites et la véracité des simulations.

Tu dis que cela colle parfaitement, personnellement, je trouve que ce n'est pas le cas et toi même le dit. Ne dis tu pas que la courbe de ROS est plus large ?

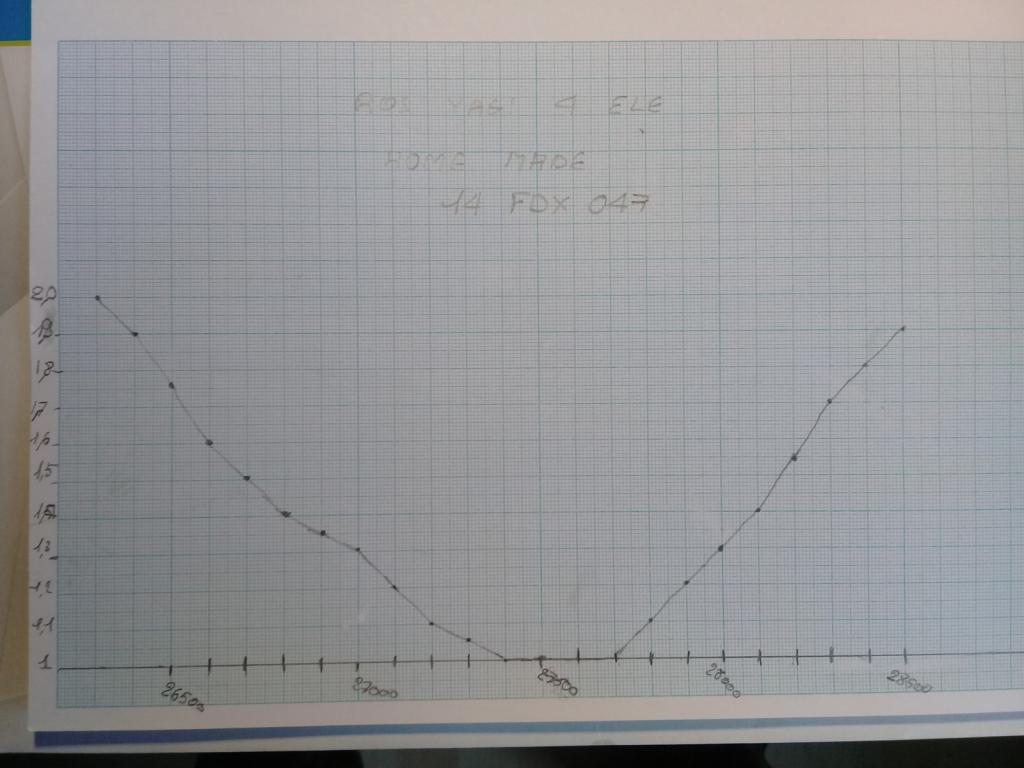

On pousse plus loin la comparaison des courbes, légèrement décalée vers le bas par rapport à 27 550 pour la simu, tes mesure sont plutôt décalées vers le haut par rapport à 27 550 kHz.
