 MessagePosté le: 22/01/2018, 13:44    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Bonjour

Depuis quelque temps j'avais des coupures radio quand j'appuyais sur la pédale du mike ...(balançais des porteuses sans arrêt)..et aujourd'hui j'ai décidé de regarder d’où venait le problème ..et une fois la base démontée j'ai trouvé un fil qui faisait mauvais contact sur la prise du micro (fil blanc)
Mais con comme je suis ...j'aurais dû simplement ressouder le fil et basta ...
Mais non j'en ai fait qu'a ma tête de con...et j'ai voulu changer la prise ...et seulement voilà...sur cette prise il y a pas mal de résistances ou je ne sais quoi qui sont vertes....qui étaient soudées sur la prise ...(pourquoi j'ai pas fait des photos ??? mais quel con que je fais)..

Sur le coup quand je passe en usb...j'appuie sur le micro....et forcément l'aiguille du vu-mètre monte a fond ...et la radio est inaudible ...

Ce que je cherche en fait ....c'est si quelqu'un a une base Galaxy Saturn ...(carte de Dirland) ce serait sympa de me faire parvenir des photos du branchement de cette prise ....ou alors me dire ou sont branchés ces petits bidules verts ???

OU alors si quelqu'un sait comment tout ca est branché....je prends !!!!!!!!!! Mort de Rire Mort de Rire

Merci a vous

Didier
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
Publicité






 MessagePosté le: 22/01/2018, 13:44    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

Sotaman
Modérateur


Inscrit le: 17 Nov 2009
Messages: 3 326
QRZ 1: 14FDX165
Prénom-First name: Rudy
Point(s): 57 505
Moyenne de points: 17,29

 MessagePosté le: 22/01/2018, 14:05    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Salut Didier

Voila lien qui pourras d'aide

http://f1dff.free.fr/micro/micro.htm

73's

Rudy
___________________
RUDY




didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 14:12    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Bonjour et merci de ta réponse très rapide Sotamann , mais ou je me suis mal expliqué ...ou tu n'a pas compris ma demande ...


En fait ce que je veut ...ce sont des photos ...de la prise qui est SUR LA BASE . .. donc des photos de l'intérieur de la base  ...


Je n'ai pas touché aux brochages du micro ....je n'ai touché que la broche qui est sur la base ....et donc DANS la base . . .


J'espère que j'ai réussi a me faire comprendre .... Okay


Merci a vous


Didier
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
Thomas



Inscrit le: 29 Nov 2016
Messages: 181
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 837
Moyenne de points: 4,62

 MessagePosté le: 22/01/2018, 16:28    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Salut,


Logiquement, le branchement du micro est quasiment identique sur tous ces postes (SS 3900, galaxy, galaxy DX, galaxy saturn...).





Celui-ci n'est pas forcement celui de de ta base mais il s'en rapproche...
___________________
73's



didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 16:35    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Bonsoir Thomas


Les valeurs  sur la Galaxy Saturn...avec platine Dirland sont identiques (sur le mien en tous cas)..
Je vais brancher comme sur le schéma...et je verrais bien...
En attendant ...Merci a toi Thomas...
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
Thomas



Inscrit le: 29 Nov 2016
Messages: 181
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 837
Moyenne de points: 4,62

 MessagePosté le: 22/01/2018, 16:43    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

J'ai trouvé ça aussi :


As tu la petite platine ou juste la prise ?



___________________
73's



didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 16:49    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Sur la base il n'y a ni platine ni prise ...
Les 4 fils arrivent directement a la prise micro...
Et je me souviens que la broche 4 n'est pas connectée ...
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
14IF4902



Inscrit le: 25 Oct 2009
Messages: 175
QRZ 1: 14IF4902
Prénom-First name: MANU
TX: FT-450 FT-857 FT-9
Ant: 3 ET4 ELEMENTS YAGI
QTH: dep:49 - IN97VK
Point(s): 3 335
Moyenne de points: 19,06

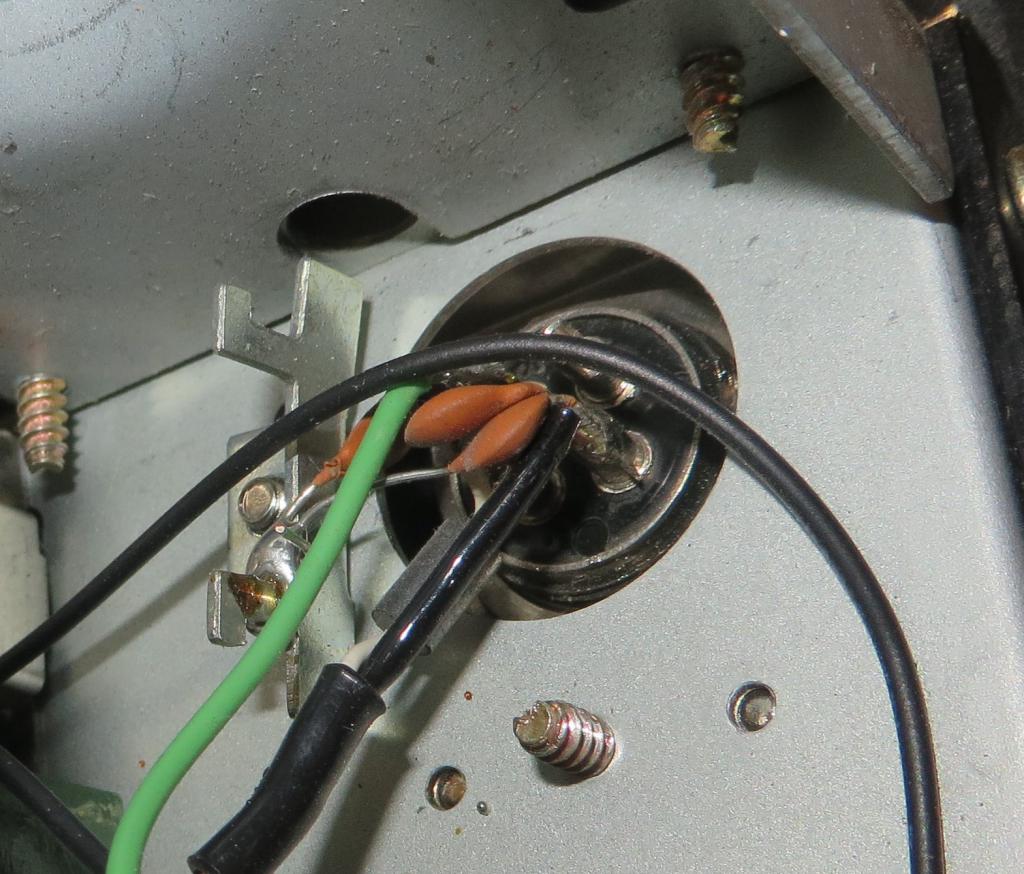

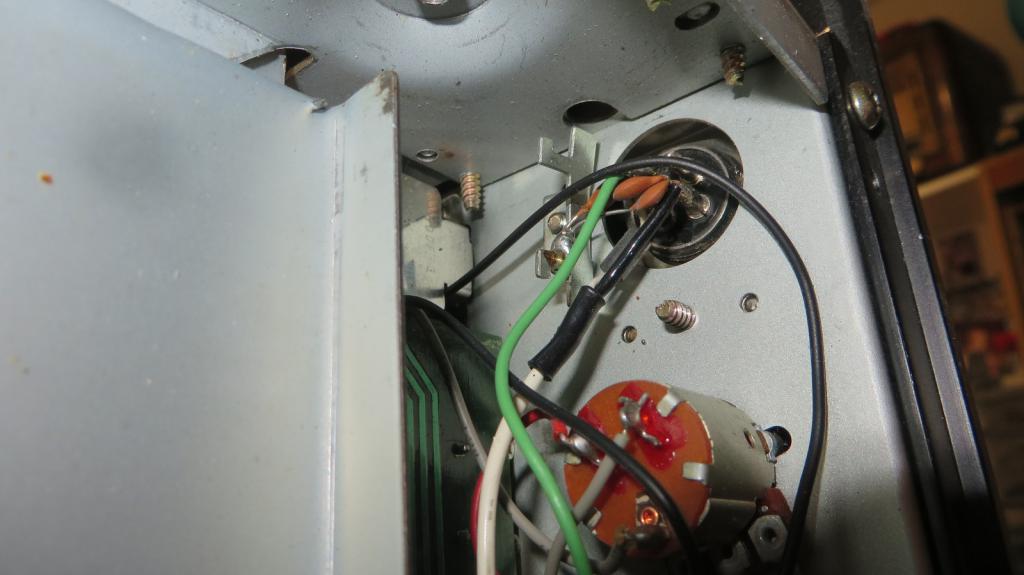

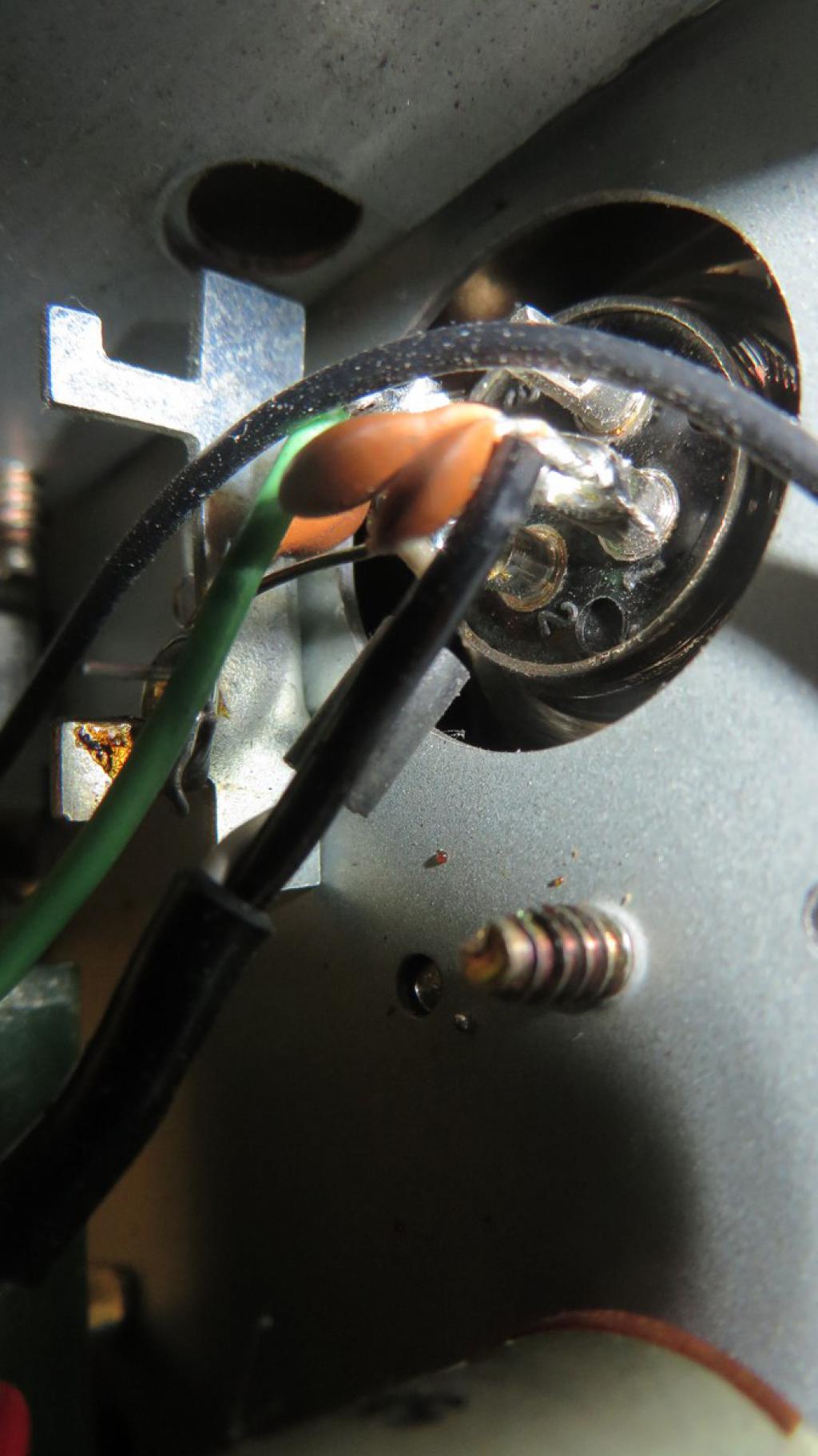

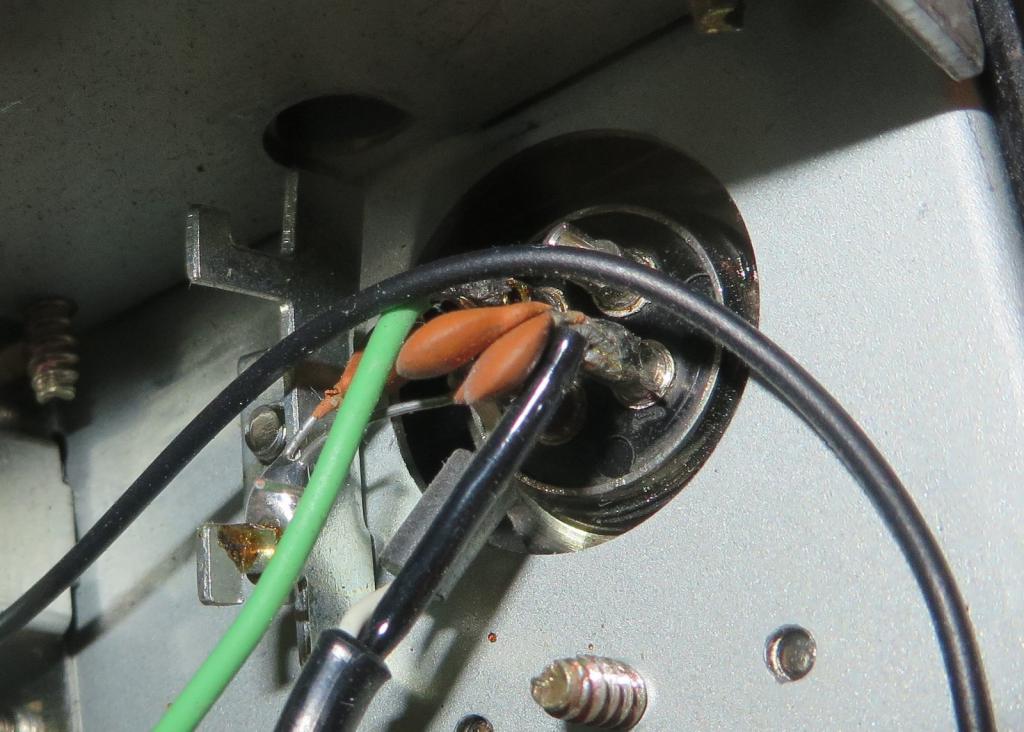

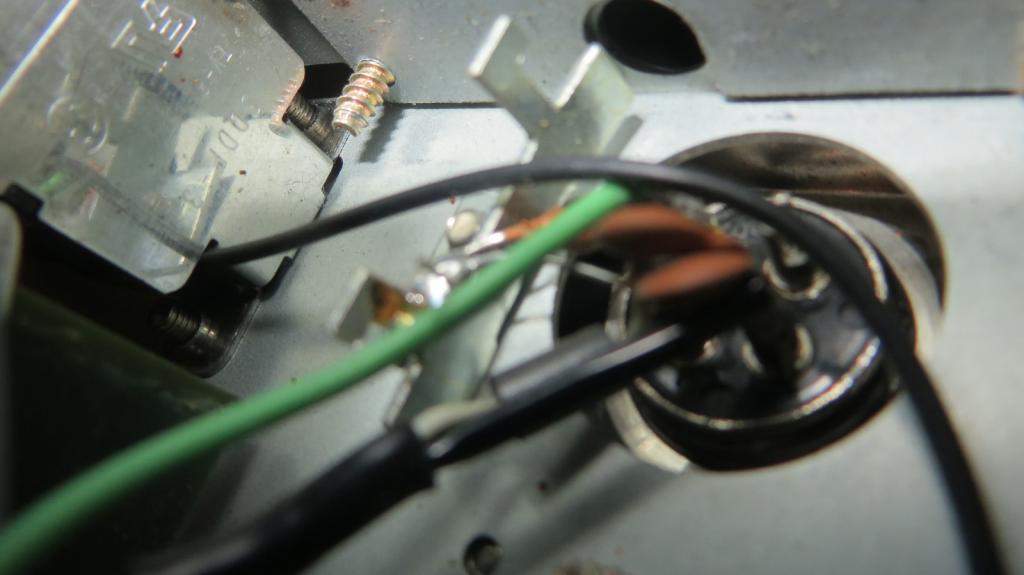

 MessagePosté le: 22/01/2018, 18:10    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

slt

Pas facile de prendre des photos












___________________
14IF4902 MANU



Visiter le site web du posteur
didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 18:42    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Pas mal les photos .. .


Mais avec le câble noir qui passe devant ...je n'arrive pas a voir ou sont connectées exactement...les machins marrons...


Sur la prise 4...ok y a rien. .
Sur la 1....on voit le truc marron....qui est connecté sur la broche et de l'autre coté ..il va a la masse...
Quand a la broche 2.et 3 . . .(ben oui ma vue baisse a 59 ans)...je n'arrive pas a voir comme il faut ... Crying or Very sad Crying or Very sad
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
14IF4902



Inscrit le: 25 Oct 2009
Messages: 175
QRZ 1: 14IF4902
Prénom-First name: MANU
TX: FT-450 FT-857 FT-9
Ant: 3 ET4 ELEMENTS YAGI
QTH: dep:49 - IN97VK
Point(s): 3 335
Moyenne de points: 19,06

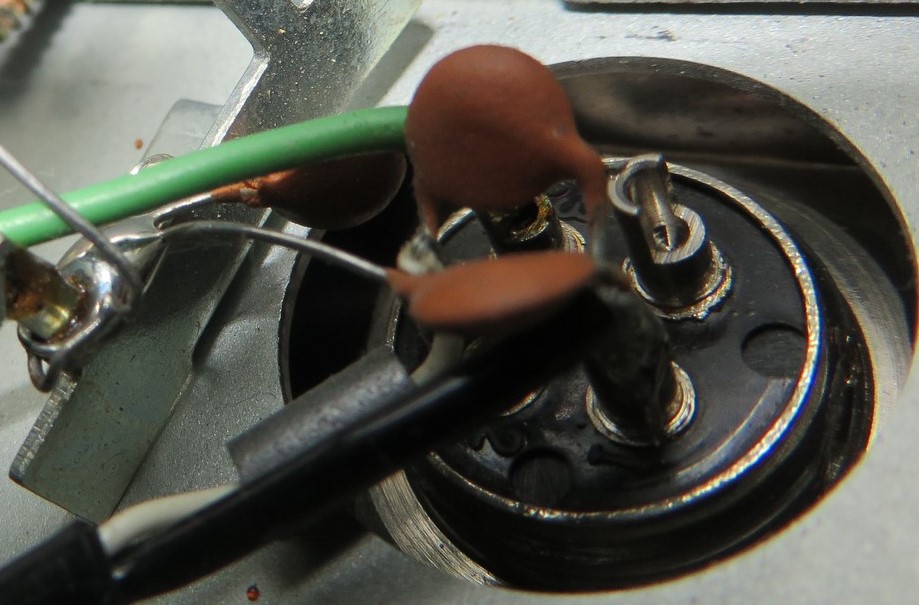

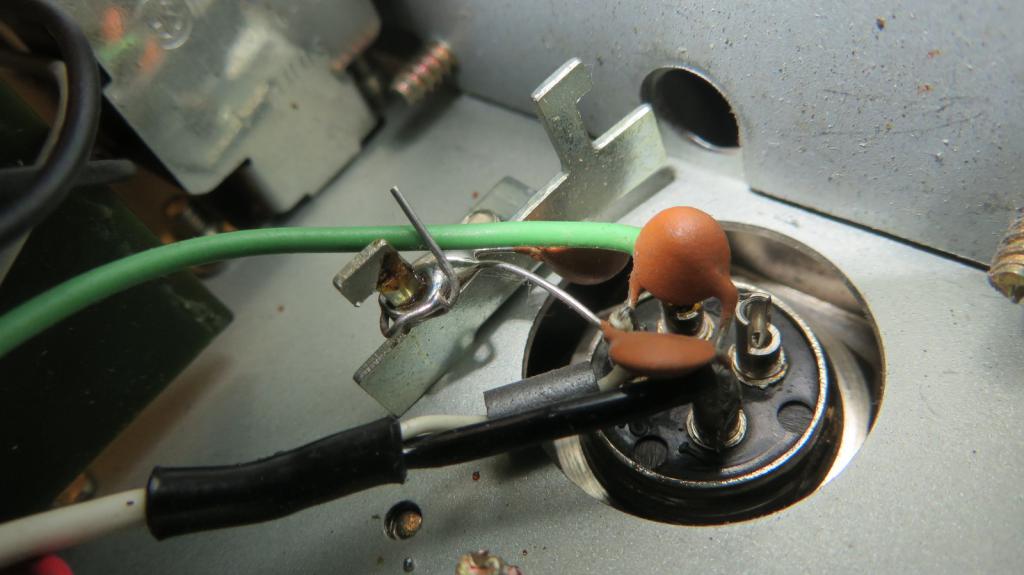

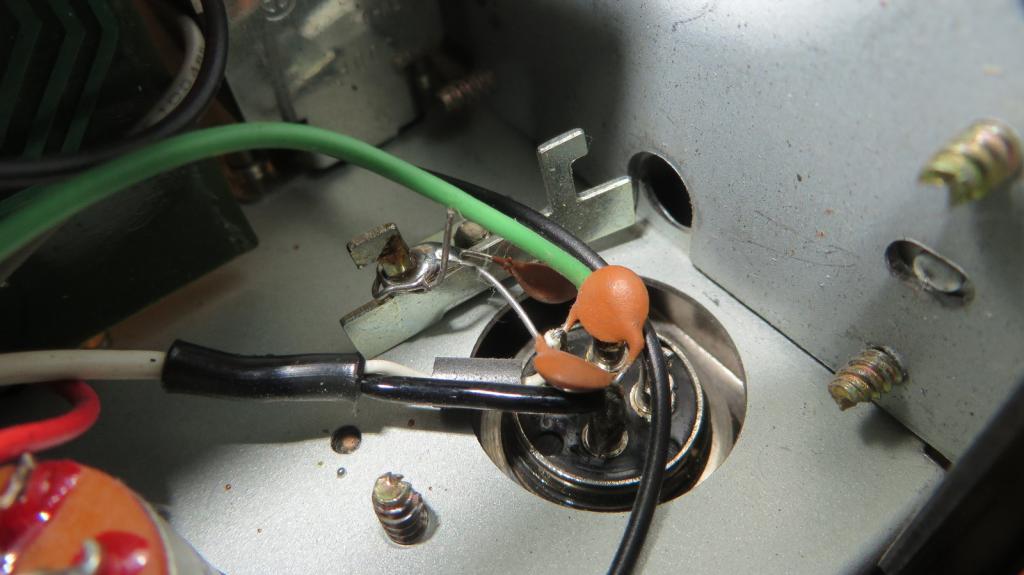

 MessagePosté le: 22/01/2018, 19:20    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top






___________________
14IF4902 MANU



Visiter le site web du posteur
didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 19:32    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

donc si je vois bien....
Sur la broche 1...le fil noir est branché dessus ...et aussi le truc marron...et qui ensuite va a la masse ..
Sur la broche 2...le fil blanc est connecté...et le truc marron..qui ensuite est connecte aussi sur la broche 1.
Sur la broche 3..le fil vert est connecté ..et un truc marron aussi ....et ensuite il va a la masse ...
Sur la broche 4......> Rien
Ai je tout bon ? Embarassed
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
Thomas



Inscrit le: 29 Nov 2016
Messages: 181
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 837
Moyenne de points: 4,62

 MessagePosté le: 22/01/2018, 20:19    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Oui c'est bien ça, bon courage.... Wink
Les trucs marrons sont des condensateurs.
___________________
73's


Dernière édition par Thomas le 22/01/2018, 20:22; édité 1 fois

14IF4902



Inscrit le: 25 Oct 2009
Messages: 175
QRZ 1: 14IF4902
Prénom-First name: MANU
TX: FT-450 FT-857 FT-9
Ant: 3 ET4 ELEMENTS YAGI
QTH: dep:49 - IN97VK
Point(s): 3 335
Moyenne de points: 19,06

 MessagePosté le: 22/01/2018, 20:20    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Oui tu as tout bon, les trucs marron ce sont des condensateurs.
___________________
14IF4902 MANU



Visiter le site web du posteur
didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 20:24    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

ok merci a vous deux  !
je ferais tranquillement demain...j'ai malheureusement rien d'autre a faire ...
Encore MERCI. . .
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
Thomas



Inscrit le: 29 Nov 2016
Messages: 181
QRZ 1: 14ZGA77
QRZ 2: F-80.152
Prénom-First name: Thomas
TX: Yaesu FT-450D
Ant: Delta loop filaire
QTH: Picardie LOC : JN19rj
Point(s): 837
Moyenne de points: 4,62

 MessagePosté le: 22/01/2018, 20:37    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

À vérifier, le condo. entre la borne 1 et la masse est peut être différent (C502 du premier schéma).
___________________
73's



didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 20:45    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Ils etaient tous identiques ...et ca fonctionnait très bien avant ...
___________________
L'avatar que vous voyez ...est mon défunt furet nommé "Charly" ..qui fut une superbe compagnie ..et qui m'a donné beaucoup de joies et de tendresse ...
Charly...je t'aimerais tout au long de ma vie et ne t'oublierais jamais ...



Visiter le site web du posteur
didier012



Inscrit le: 21 Mar 2017
Messages: 151
QRZ 1: 14ODR012
Prénom-First name: didier
QTH: Aveyron
Point(s): 665
Moyenne de points: 4,40

 MessagePosté le: 22/01/2018, 21:50    Sujet du message: Photos brochage micro Base Galaxy Saturn Répondre en citant Back to top

Re....

Ben voilà...je n'ai pas pu résister a l'envie de bricoler ...et CA MARCHE  !! !
Et je viens de faire un petit Qso avec un gars super sympa ...qui est sur Albi...
Et devinez ...quoi ?
C'est la première fois que j'arrive de mon Qra a faire Albi en Qso .. .
Encore MERCI a tous ceux qui m'ont aidé  !! !
