construction quad 6 éléments 446 mhz


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> VHF - UHF -> PMR - 446 MHz -> Bidouilles antennes
Sujet précédent :: Sujet suivant
14 slb 074



Inscrit le: 16 Déc 2014
Messages: 146
QRZ 1: 14 slb 074
Prénom-First name: stephane
Point(s): 535

 MessagePosté le: 05/01/2018, 19:21    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Bonjour je viens vous présenter une de mes réalisations . Après la constructions de ma quad 6 éléments 27 mhz voici une autre 6 éléments pour le 446 mhz pour remplacer ma verticale diamond x30 144/430 mhz qui sur cette fréquence  n'était pas terrible. Les éléments sont tous à la masse sauf le radiateur bien sur alimenté directement en coaxial 50 ohms. 7351  [
img]http://img.xooimage.com/files110/7/9/5/wp_20171226_08_51_39_pro-53b8f55.jpg[/img]



Publicité






 MessagePosté le: 05/01/2018, 19:21    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX446
Modérateur


Inscrit le: 09 Juil 2017
Messages: 181
QRZ 1: 14FDX446
Prénom-First name: Laurent
TX:
QTH: Pays de Soubestre, limitrophe 40-64
Point(s): 0

 MessagePosté le: 06/01/2018, 06:56    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Superbe réalisation ! Quel ROS tu obtiens ? Pas de système d'adaptation ??
___________________
73's 14FDX446 Lolo du Soubestre.
("Le Gourou des Ondes")

Aux confins des Landes et du Béarn.


QRV
-canal 8 PMR446
-11m 27.555 Mhz/27.305 Mhz FM
-SWL F-70092 etc



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 823
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 8 065

 MessagePosté le: 06/01/2018, 08:34    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

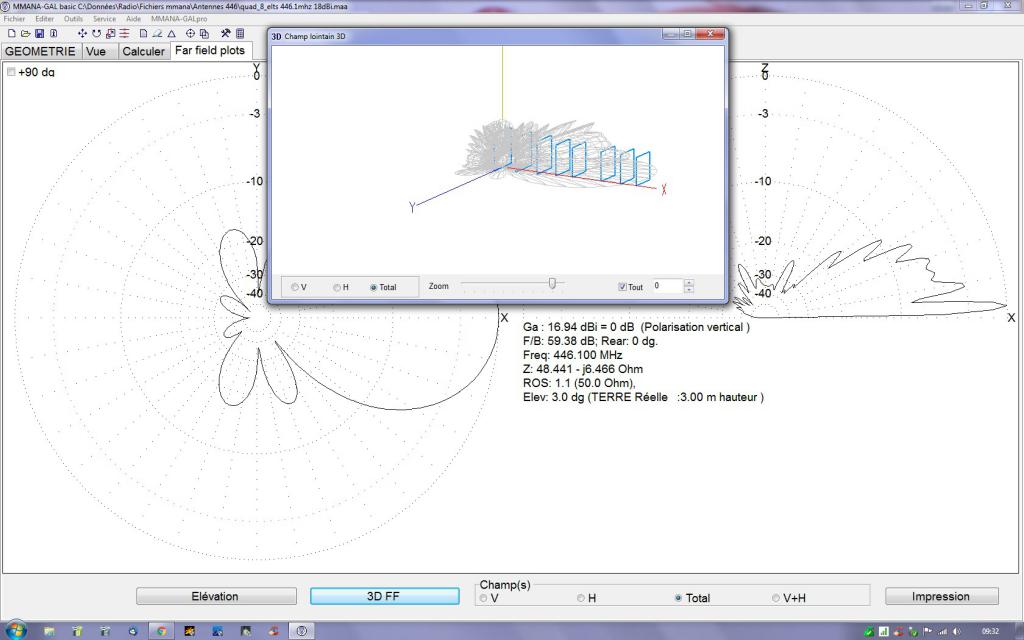

Une 8 elements!
Un vrai missile!
59 Db de rapport F/B!


___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14 slb 074



Inscrit le: 16 Déc 2014
Messages: 146
QRZ 1: 14 slb 074
Prénom-First name: stephane
Point(s): 535

 MessagePosté le: 06/01/2018, 12:41    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Salut Laurent  en ce qui concerne le ros j'obtiens  sur l'analyseur  1.0  impédance 50 ohms  X=0  et  puis la courbe de ROS  est 1.4 à 420 mhz/ 1.0 à 446 MHZ /1.4 à 450 mhz  ceci est du à la des éléments  qui est  en méplat  alu de 2 cm de large (1.20 eur l'unité)  . Pour le système d' alimentation  il est directement en coaxial 50 ohms  ,Pour le réglage j'ai joué sur l'espacement du 1er directeur et du réflecteur pour obtenir  50 ohms rien de difficile à condition d'avoir un analyseur d'antenne . 73


14RC421



Inscrit le: 15 Aoû 2011
Messages: 599
QRZ 1: 14RC421
Prénom-First name: Thierry
TX: Yaesu FT-891 & H
Ant: Skypper & Sirio P-1000
QTH: Savoie
Point(s): 7 855

 MessagePosté le: 06/01/2018, 17:13    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Salut,Belle réalisation Stéphane 👍. Serait il possible d'avoir divers côtes ? Merci.
___________________
73's 14RC421 Thierry
Actif only mobile & portable
Yaesu FT-891 & Heil Pro Micro HC-6
Skypper & Sirio P-1000 7/8
BF-9500 UHF & Sirio HP7000C USA



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 685
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 06/01/2018, 17:31    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Bonsoir Stéphane, chouette réalisation en effet !

Merci également à Yves pour la 8 éléments c'est TOP !

73 bon weekend à tous

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
14 slb 074



Inscrit le: 16 Déc 2014
Messages: 146
QRZ 1: 14 slb 074
Prénom-First name: stephane
Point(s): 535

 MessagePosté le: 06/01/2018, 18:14    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Ok Thierry  je te passerai les cotes de  l'antenne . La conception j'ai copier coller sur un om radioamateur  qui dans le lien ci dessous.http://f6its.over-blog.com/pages/Cubical_quad_2_x_11_elements_432MHz-1368302.html.73


14 slb 074



Inscrit le: 16 Déc 2014
Messages: 146
QRZ 1: 14 slb 074
Prénom-First name: stephane
Point(s): 535

 MessagePosté le: 06/01/2018, 18:16    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

http://f6its.over-blog.com/pages/Cubical_quad_2_x_11_elements_432MHz-136830…


14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 532
QRZ 1: 14FDX072
Prénom-First name: Mike
TX: 11m et pmr
Ant: Cubical Quad2/J-Pole
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 06/01/2018, 21:34    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

belle réalisation, bien joué
___________________
La radio en portable n'est qu'une excuse pour se retrouver en pleine nature



Visiter le site web du posteur
14RC421



Inscrit le: 15 Aoû 2011
Messages: 599
QRZ 1: 14RC421
Prénom-First name: Thierry
TX: Yaesu FT-891 & H
Ant: Skypper & Sirio P-1000
QTH: Savoie
Point(s): 7 855

 MessagePosté le: 07/01/2018, 08:10    Sujet du message: construction quad 6 éléments 446 mhz Répondre en citant Back to top

Salut,
Ok merci Stéphane. Bon dimanche.
___________________
73's 14RC421 Thierry
Actif only mobile & portable
Yaesu FT-891 & Heil Pro Micro HC-6
Skypper & Sirio P-1000 7/8
BF-9500 UHF & Sirio HP7000C USA
