 MessagePosté le: 15/12/2017, 18:07    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Bonjour à tous,

Vous le savez maintenant, je suis dans une phase de construction. Alors oui, pâs trop pour Madame, mais de construction tout de même. Je décide de vous faire partager, comme l'invite naturellement le forum, mon montage pour connaître vos critiques et mes futurs emmerdes à venir en fait ! ! ! Embarassed

Équation simple de départ à 4 données :
- Situation dégagée à 500 mètres d’altitude dans le Nord Isère 38300 Bourgoin = hauteur du CENTRE de l'aérien à une 1/2 lambda du sol = 5,50 m (je ne taquine que le 11 mètres). La verticale 7/8 type Vector est plus loin posée au sol.
- connaissances nulles, voire harchies nulles en mécaniques soudures....
- facilité pour construction, accord et réglage des futurs aériens
- durabilité si possible

La réponse est naturellement venue d'Alphonse alias 14ARIC012 du Nord Isère aussi, c'est ça l'ARIC 38. Il est intervenu sur tout, sauf le trou et le béton !

C'est parti, je ne mets que les vignettes principales avec une petite vidéo qui saura vous donner envie, je l'espère....



Puis achat d'un tube carré de 150 x 150 mm + cornières + tiges filetées chez un ferrailleur :

Puis laissons faire Alphonse et sa magie.
Pendant ce temps là, je récupère un treuil manuel (qui prenait la poussière dans un local technique, quel dommage...) Mr. Green car vu la hauteur de 4 mètres c'est assez rapide :

Alphonse me donne la chaise de scellement à mettre dans le ferraillage du trou AVANT l'arrivée du béton. Coulage tout standard avec 1,5 m3 de béton pour contre poids, je laisse aux connaisseurs le calcul de la masse exacte ! Rolling Eyes

Livraison du pylône assemblé par Alphonse avec ses astuces intégrées, Mr. Green ... Y parait que c'est super ? Moi à part avec Madame....

Bon un peu d'image là tout de même et mise en place sur ses écrous à l'aide du tracteur du voisin :

Précision du montage HORS SOL recommandé par... Alphonse + protections recyclées. Encore une preuve que l'Om tourne à l'eau quoi !  Mr. Green :


Bref montage nickel, en 2h00 le tour était joué, puis oblige. ahhh j'allais oublier la t'ite vidéo promise ici ou ci-dessous

Et voilà pour le petit montage du moment, la conception de la D9TC2 en couple est toujours en cours, je vous la ferai partager dès que possible....

73's à tous.

___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



Publicité






 MessagePosté le: 15/12/2017, 18:07    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX118
Modérateur


Inscrit le: 22 Oct 2014
Messages: 1 760
QRZ 1: 14FDX118
QRZ 2: 14FAT118
QRZ 3: 14DA068
Prénom-First name: willy
TX: ic 7300/pr 781heil
Ant: QUAD 2ELEM
QTH: LA BRETAGNE DEP 22
Point(s): 16 963
Moyenne de points: 9,64

 MessagePosté le: 15/12/2017, 21:14    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

félicitation super montage.73s ....je veux un
___________________
73.51 de bretagne

lien CRX: https://cb.crx.cloud/?id=YToxOntzOjI6Im10IjtzOjEyOiJkeENsdXN0ZXJXZWIiO30=






14GG38



Inscrit le: 19 Mai 2017
Messages: 113
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 484
Moyenne de points: 4,28

 MessagePosté le: 16/12/2017, 06:16    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

14FDX118 a écrit:

félicitation super montage.73s ....je veux un

Salut Willy,
Profites les lutins sont chauds patates.... Mr. Green Mr. Green
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



La minute
Digimodes


Inscrit le: 30 Juil 2010
Messages: 1 250
QRZ 1: F1ABE
Prénom-First name: Eric
Point(s): 22 736
Moyenne de points: 18,19

 MessagePosté le: 16/12/2017, 06:51    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Excellente construction ! bon travail !



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 908
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 508
Moyenne de points: 13,78

 MessagePosté le: 16/12/2017, 11:01    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Beau boulot, c est indéniable!
Tu as fait dans l'indestructible!
1.5 m3 de beton cela fait environ 3.3 tonnes!
Je pense pas que cela bouge!
Je suis dans la construction d'un mat basculant, certes beaucoup plus leger!
Il est destiné a supporter une Yagi 3 elements, voir dans le futur une petite quad!
Je vous ferais bien sur des photos!
Le support de mat est bientot terminé, le coulage du beton va pas tardé!
Ici de la pluie, alors, le béton..................................
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14GG38



Inscrit le: 19 Mai 2017
Messages: 113
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 484
Moyenne de points: 4,28

 MessagePosté le: 16/12/2017, 11:48    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

le moustik a écrit:

...Ici de la pluie, alors, le béton...


Salut LE MOUSTIK,

De l'eau, de l'eau... ben..... pour brasser le béton, non ? Embarassed
Non ? Tu vois, j'y connais pas grand chose... Merci pour la concordance masse/volume Okay En effet, je vais pouvoir monter du costaud là'd'ssus !

Pour l'instant du light en couple, mais qui sait ?
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



14FDX118
Modérateur


Inscrit le: 22 Oct 2014
Messages: 1 760
QRZ 1: 14FDX118
QRZ 2: 14FAT118
QRZ 3: 14DA068
Prénom-First name: willy
TX: ic 7300/pr 781heil
Ant: QUAD 2ELEM
QTH: LA BRETAGNE DEP 22
Point(s): 16 963
Moyenne de points: 9,64

 MessagePosté le: 16/12/2017, 12:11    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

hi je voudrai bien hi a voir avec la père nono ...moi je redit super taf l ami Okay Okay Okay Okay
___________________
73.51 de bretagne

lien CRX: https://cb.crx.cloud/?id=YToxOntzOjI6Im10IjtzOjEyOiJkeENsdXN0ZXJXZWIiO30=






14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 627
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: 27mhz et 446mhz
Ant: Cubical Quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 3 957
Moyenne de points: 6,31

 MessagePosté le: 16/12/2017, 21:23    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Salut,


Super boulot gégé, c'est du costaud, bien joué Okay
___________________
Vive la radio :-)


Dernière édition par 14FDX072 le 17/12/2017, 12:45; édité 1 fois

Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 10 085
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 435
Moyenne de points: 16,40

 MessagePosté le: 17/12/2017, 11:43    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Salut Gégé,

C'est bien parti pour ce projet, du beau travail, on a hâte de voir la D9TC montée, merci pour le partage, cela peut donner des idées aux copains du forum ou qui passent par le forum.

73 John Okay

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visiter le site web du posteur
14co02 Gérald



Inscrit le: 17 Mar 2011
Messages: 155
QRZ 1: 14CO02
Prénom-First name: Gérald
TX: Lincoln Icom 751
Ant: hb9cv g4zu R9 vertic
QTH: 20km sud est de Lyon
DXCC: dans mon fauteuil
IOTA: devant ma télé
Point(s): 2 751
Moyenne de points: 17,75

 MessagePosté le: 18/12/2017, 09:00    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Salut GG, salut tout le monde
OH une d9tc ,y en à un qui va être content
Du beau boulot ,en plus pas loin de chez moi  Okay
___________________
73' de 14co02 Gérald
JN25M

Ne jamais se moquer des riches, on ne sait pas ce qui peut nous arriver.



14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 156
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57245)
DXCC: Homme
Point(s): 986
Moyenne de points: 6,32

 MessagePosté le: 18/12/2017, 12:31    Sujet du message: Petit pylône de 14GG38 selon Alphonse 14ARIC012, mais clairvoyant Répondre en citant Back to top

Bonjour à tout le monde, superbe réalisation colossale,
toujours sympa de voir des belles photos
Bonnes fêtes
14 FDX 050 Jean-Marie

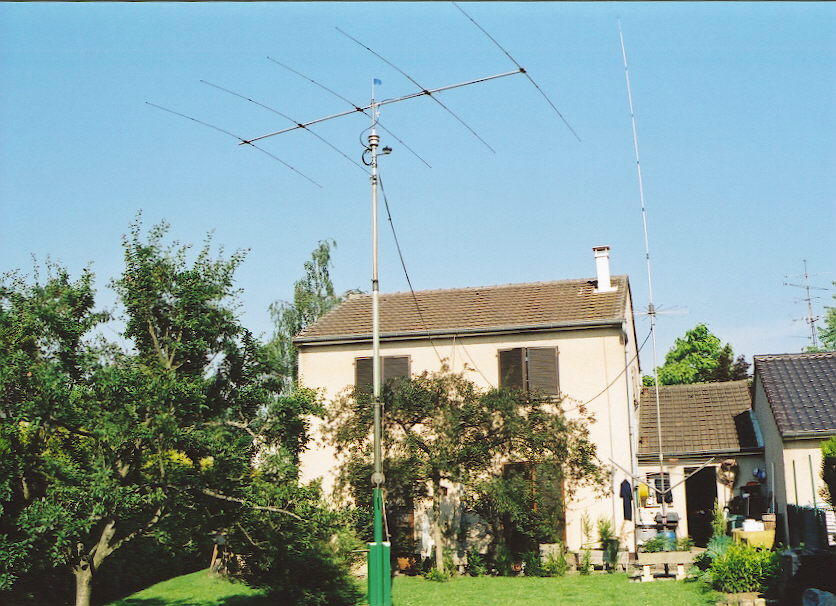

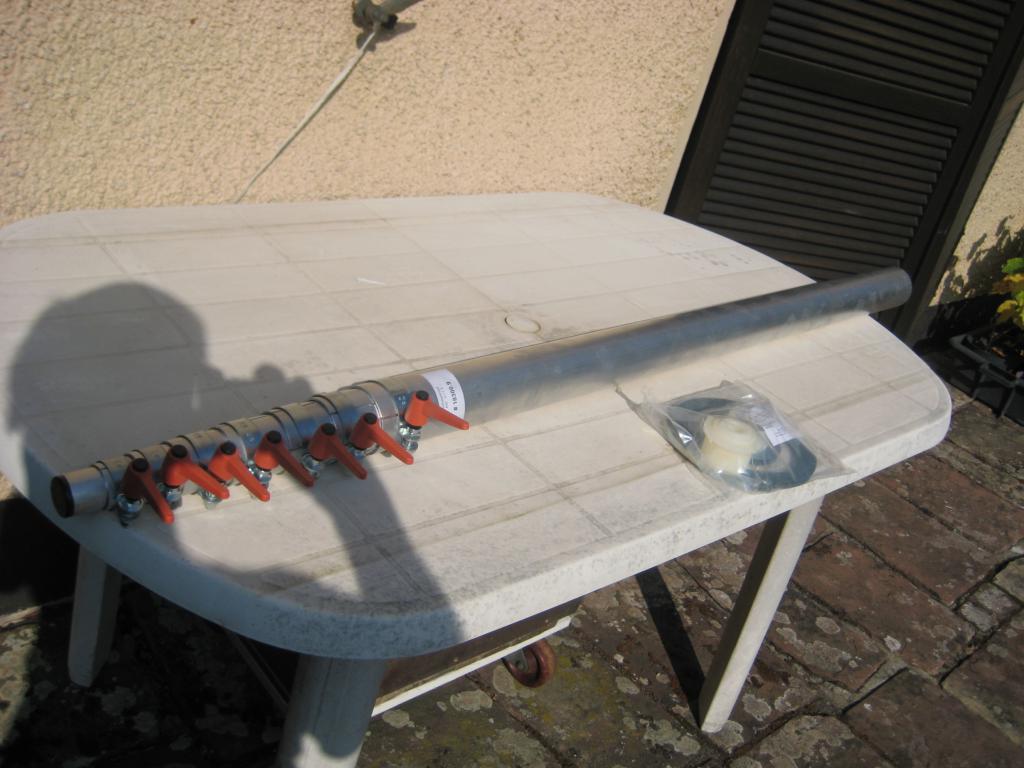

En PJ: mon ancien mat télescopique basculant ,
