 MessagePosté le: 07/12/2017, 16:01    Sujet du message: Alimentation Répondre en citant Back to top

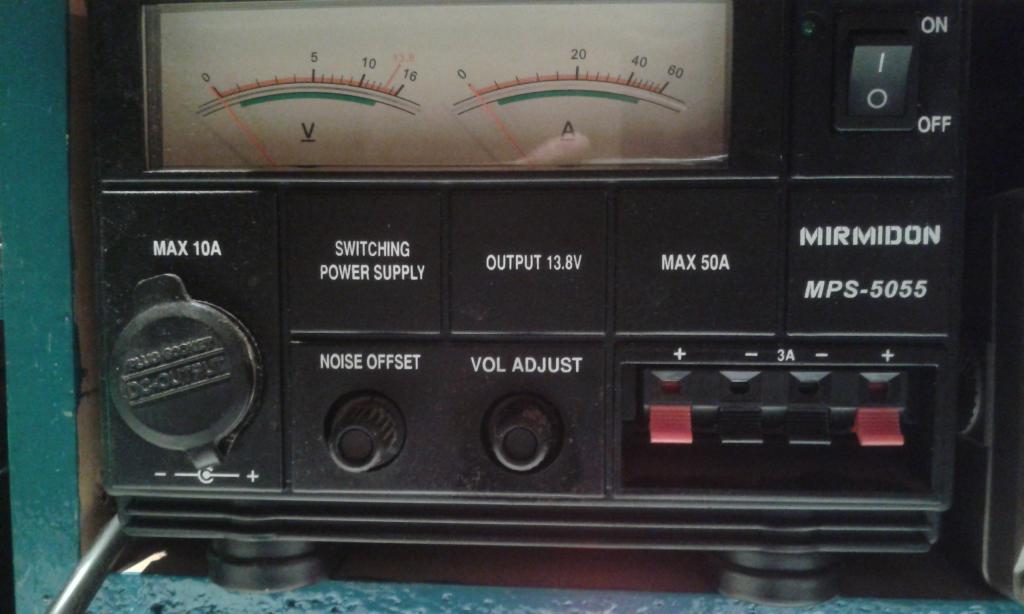

Bonjour a tous gros soucis avec mon alimentation !!!

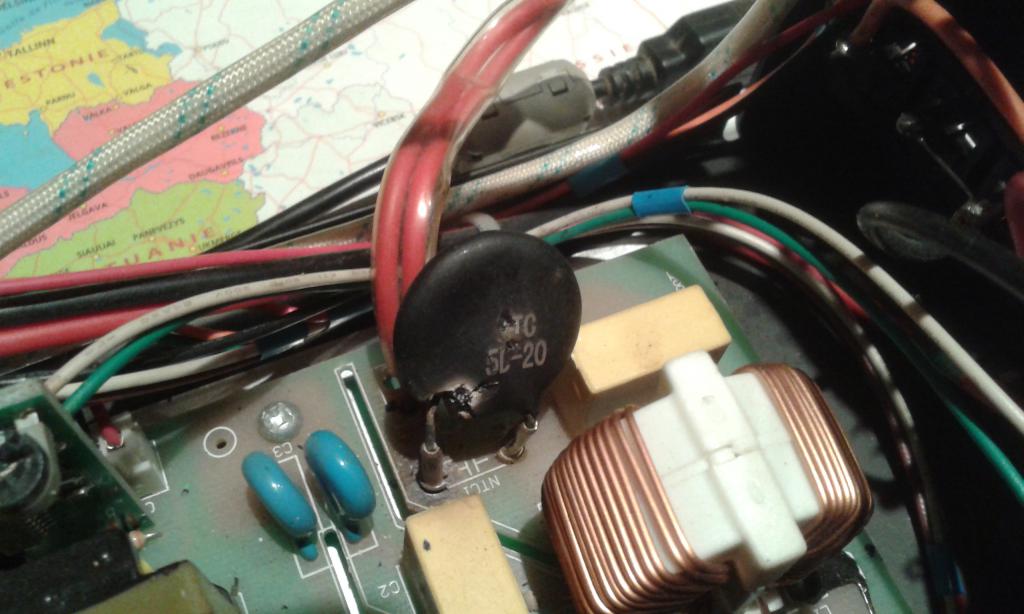

Condensateur céramique explosé !
Quelqu' un aurait il la méme alimentation ou l équivalent ( une MAAS par exemple ) pour savoir la reference et la valeur du condo ? évidement je n ai pas pas le schéma !!!
Merci d avance 73s




___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/



Publicité






 MessagePosté le: 07/12/2017, 16:01    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

tonio



Inscrit le: 25 Juil 2015
Messages: 55
QRZ 1: tonio
Prénom-First name: tony
Point(s): 250

 MessagePosté le: 07/12/2017, 17:03    Sujet du message: Alimentation Répondre en citant Back to top

Bonjour,

il ne s'agit pas d'un condensateur céramique mais d'un thermistance destinée à limité le courant d'appel à la mise sous tension.
Suivant la courbe du disjoncteur qui protège ton installation, tu peux arriver à fonctionner sans.
Sinon récupération sur une vieille alim de PC. La valeur n'est pas trop critique, juste qu'elle soit capable de supporter le courant d'entrée. A titre d'info, l'alimentation alinco DM330 est équipée de 2 thermistances référence NTH18D4R0LA sur chacun des 2 poles d'alimentation secteur.



14rcc14



Inscrit le: 29 Nov 2010
Messages: 280
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2 665

 MessagePosté le: 07/12/2017, 17:11    Sujet du message: Alimentation Répondre en citant Back to top

Merci pour tes précisions Tonio , oui effectivement je viens de trouver la réference ,   73s bonne fin de semaine et encore merci .
___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/



14rcc14



Inscrit le: 29 Nov 2010
Messages: 280
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2 665

 MessagePosté le: 07/12/2017, 18:07    Sujet du message: Alimentation Répondre en citant Back to top

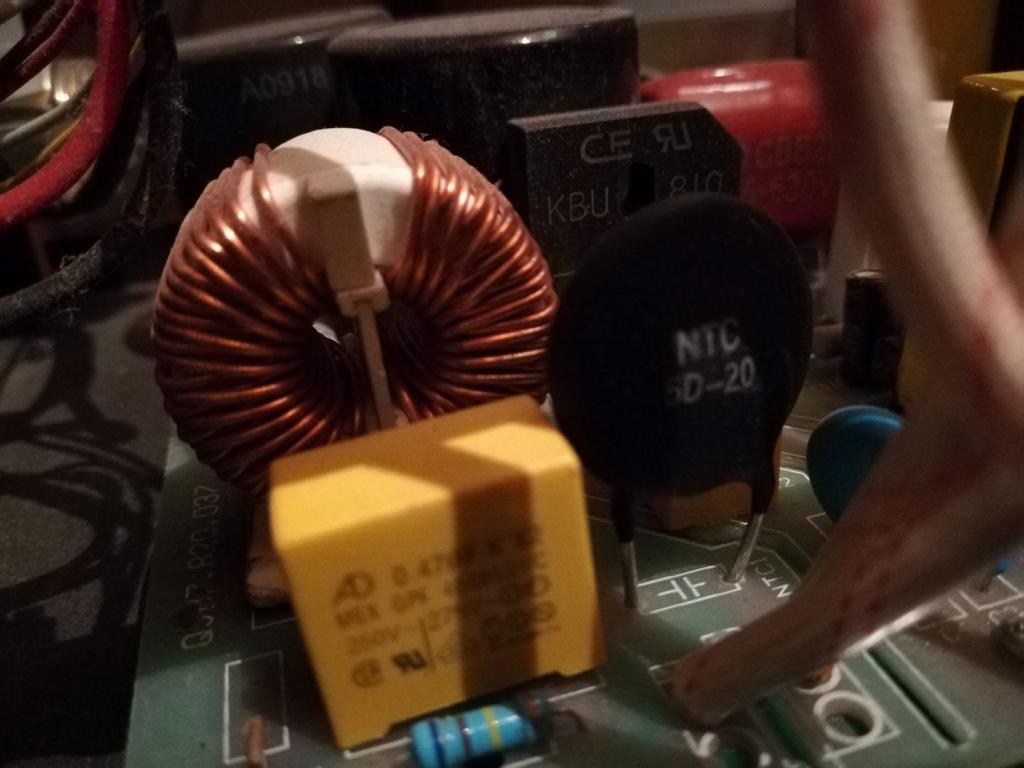

Merci a Chris ( 14DX019 )  pour la photo 73s .  Okay



___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/



14FDX555 Phil
Modérateur


Inscrit le: 14 Déc 2013
Messages: 1 384
QRZ 1: 14FDX555
QRZ 2: 14FRS1548
QRZ 3: Années 70: RD5, VW
Prénom-First name: Philippe
TX: Yaesu FT + Icom IC
Ant: Quad 2 + Alex loop
QTH: JN18DU Paris (vacances IN96BO Vendée)
DXCC: DX CC quoi ce truc ?
IOTA: IOTA... toi même !
Point(s): 16 720

 MessagePosté le: 07/12/2017, 18:48    Sujet du message: Alimentation Répondre en citant Back to top

Merci Daniel, grâce à toi et à la thermistance ou thermistor, le vieux que je suis revient 3 ans en arrière, hi.
Cela me rappelle le problème de Michel de Tenerife (34LA937), lui ce n'était pas sur une alimentation à découpage et pas tout à fait pour la même fonction...
La partie tècheniiiiiique Wink commence à 1 minute...





Je ne sais pas s'il est possible de commander ce composant en petite quantité, si tu avais un problème pour cela, tu me dis en me donnant les coordonnées d'un fournisseur en France où à l'étranger.
Je peux, via ma boite demander des échantillons payants en petite quantité en faisant miroiter des commandes ultérieures immenses.
Bon, ce n'est pas bien, je sais, mais bon, cela rend service, hi.
C'est ce que j'avais fait pour Michel il y a 3 ans pour le dépanner, l'importateur anglais ne vendait pas à l'unité et encore moins aux particuliers.

Autrement, comme indiqué, tu peux remplacer ce composant par un fusible lent ou un simple fil, sous réserve qu'il ait dégagé seul, sans raison liée à quelque chose qui serait en aval.
___________________

73 à tous !
Philippe

"radio-rigolo" SWL des bandes RA, peu de PMR le soir et encore moins de 11 m, uniquement durant mes congés...

Ma présentation Google+
Mon Facebook
Qsl via email


Dernière édition par 14FDX555 Phil le 07/12/2017, 19:36; édité 1 fois

Visiter le site web du posteur
14rcc14



Inscrit le: 29 Nov 2010
Messages: 280
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2 665

 MessagePosté le: 07/12/2017, 19:01    Sujet du message: Alimentation Répondre en citant Back to top

Merci PHIL parfait tout est dis dans la video effectivement sa fonctionné mais j avais plus de mesure au niveau de l ampérage mais bon sang sa sentai vraiment le cramé du coup j ai tout débranché au cas ou !! sinon oui on peu commandé a l unité 73s merci encore bonne soirée






http://www.amazon.fr/Capteur-courant-dappel-entrejambe-5d-20/dp/B00SWK9KY2
___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/



14rcc14



Inscrit le: 29 Nov 2010
Messages: 280
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2 665

 MessagePosté le: 08/12/2017, 08:42    Sujet du message: Alimentation Répondre en citant Back to top

Bonjour je reviens vers vous Tonio ou Phil ( ou les 2 HI ) si par cas je devais changer la thermistance par un fusible ( au moins si sa reclaque sa sentira moins le cramé HI ) de quelle valeur serai celui si ? voltage / ampérage .
PS :  si le probléme persistai avec un fusible je n insisterai pas , car sa voudrai dire qu il doit y avoir un soucis ailleurs je pense !!! .
Merci d avance 73s
___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/



tonio



Inscrit le: 25 Juil 2015
Messages: 55
QRZ 1: tonio
Prénom-First name: tony
Point(s): 250

 MessagePosté le: 08/12/2017, 20:14    Sujet du message: Alimentation Répondre en citant Back to top

Bonsoir,

le remplacement par un fusible est possible si ton disjoncteur accepte le pic de courant qui sera plus important sans la thermistance.
Comme je l'ai dit plus haut, son rôle est de limiter le pic de courant à la mise sous tension. A la mise sous tension le condensateur de bus est vide et vu du secteur, c'est un court-circuit durant le temps nécessaire à sa charge. C'est une durée très très courte (suivant le type de condo mais inférieure à la milliseconde) mais durant laquelle le courant atteint une valeur très élevée (on peut atteindre et dépasser la centaine d'ampères). La thermistance va limiter le courant à cause de l'échauffement du à sa résistance. Dans le cas de celle-ci, sa résistance à froid est de l'ordre de 5 ohms, avec le fort courant qui la traverse, elle va chauffer, sa résistance augmenter  et donc limiter le pic de courant. passer le pic de courant, sa température retombe et elle reprend une valeur "normale".
Il faut donc que la courbe du disjoncteur (ou du fusible) accepte ce pic de courant, il faut savoir aussi que la capa de bus est plus sollicitée (surtout dans les cas d'allumage et extinction fréquents).

Je te conseillerai quand même d'en mettre une, même si les caractéristiques ne sont pas exactement les mêmes.
Je pense que l'alimentation doit être équipée d'un fusible, l'idéal serait un de même type, voir même un simple strap et faire confiance au fusible d’origine.
Dans le cas, peu probable ou il n'y aie pas de fusible ou alors juste une piste fusible qu'il serait dommage de détériorer,  un fusible "verre" 250 V classique avec une intensité de 4 ou 5 A devrait convenir ou un modèle temporisé avec une intensité de 3-4 A.


Dernière édition par tonio le 08/12/2017, 23:52; édité 1 fois

14rcc14



Inscrit le: 29 Nov 2010
Messages: 280
QRZ 1: 14rcc14
Prénom-First name: daniel
TX: TS850:DSP100...TS870
Ant: antron99+agrimpex2el
QTH: hagetmau(dep:40)
Point(s): 2 665

 MessagePosté le: 08/12/2017, 21:19    Sujet du message: Alimentation Répondre en citant Back to top

Bonsoir Tonio,
Tout d' abord merci pour toutes ses précisions qui me sont trés utiles , en attendant de recevoir la thermistance j ai mis un fusible comme Phil en a parlé aussi dans son post plus haut !! Oui l alimentation a deja une protection avec un fusible de 8A et j ai mit un 250V 8A lent temporisé ( je n ai que sa niveau ampérage j espere que se n est pas trop a se niveau  !!! )  ,  pour l instand sa fonctionne bien comme sa , merci encore pour tout 73s bon Week end .



___________________
14RCC14 Daniel
http://14rcc14.skyrock.com/
