 73' à tous, pas trop de propagation ,enfin un peu le matin vers Asie ,Australie de façon épisodique …………….
Les outils de jardin on été graissé et rangé,donc un peu de temps pour le bricolage
J'ai depuis le retour des vacances entrepris la rénovation du mythique NRD515 que j’avais  au sous sols,
Je voulais vous en faire part
----------------------------------------------------------------------------------------------------------------

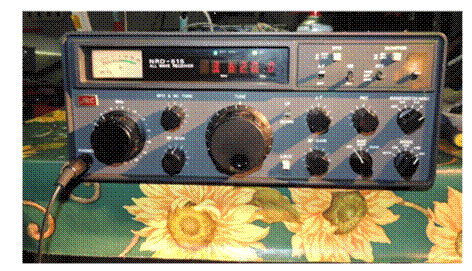

Restauration du NRD515 –JRC par Dany-v3.0

 Quand j’ai fait l’acquisition de cette radio mythique, celle-ci ne fonctionnait pas







Elle  avait besoin d’un bon rajeunissement.
L’intérieur, est assez « sale »Avant le grand nettoyage, j’ai voulu savoir si elle pouvait redémarrer,
Ce n’était pas gagné ……………..
-A la première mise sous tension il faut s’attendre au pire vu l’état !

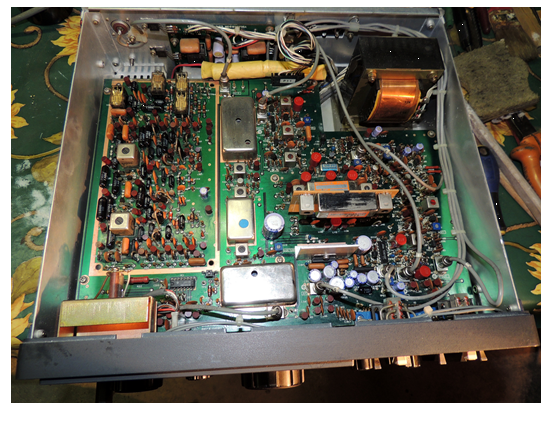

 Ouverture, dépoussiérage dans un premier temps
 Mise sous tension à travers un « transfos »  en 110 Volts
 Des voyants s’allument mais pas les fréquences, c’est bon signe !
 Je laisse comme ça une nuit …chauffe ….séchage …réveil en douceur …
-Le lendemain l’afficheur des fréquences s’illumine !miracle
 Je branche une antenne sommaire, ça grésille on entend des choses
 Je teste quelques boutons cela a l’air de fonctionner, pas bien partout,
 mais ce n’est pas bien grave.
 Déjà trop content de pouvoir savoir que cela fonctionne en partie
-Je récupère sur le net des infos, la doc de mise en service
a

 La doc technique, les plans, le « synoptique » de fonctionnement

 En cherchant bien je trouve un réparateur Japonais qui a effectué une restauration
Il a mis des infos sur son site (en Japonais Hi !) c’est très intéressant
Les photos sont parlantes, surtout il y a des docs avec des liens en téléchargement en Anglais ouf sauvé………………………….
Mesure des tensions d’alimentation, je change quelques les condos ce qui est classique.
Toutes les tensions sont maintenant correctes

Démontage des deux cartes  VFO, Synthétiseur
 Grand lavage à l’eau distillé savonneuse avec une brosse à dent souple en évitant de trop mouiller trop les transfos
 Je souffle à l’air, je sèche au sèche-cheveux, j’attends une nuit, le lendemain, je rebranche tout,
 Je remets sous tension et ça remarche !!!
 Je laisse comme ça sous tension une journée, entre deux je pulvérise de la bombe contact WL sur tous les contacts
 Je remue bien, commutateurs, potentiomètre, relais.
 Ça marche mieux mais pas sur toutes les bandes, beaucoup de mauvais contact dû à de la crasse !

Je démonte une nouvelles fois  les cartes, cette fois je les immerge dans du white-Spirit,
 Je  passe  un pinceau pour enlever le dépôt, le jus qui coule est jaune !!

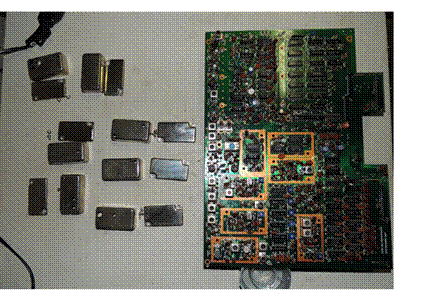

 Je démonte tous les capots qui blindent le VFO et les changeurs de fréquences

Je passe un coton tige dans les endroits difficiles, cela m’a pris un bon bout de temps
 Remise sous tension après séchage bien sûr,

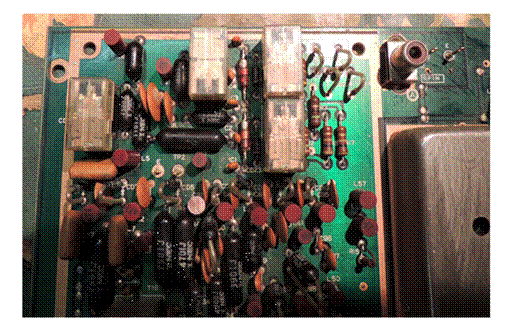

 Je teste les cinq relais présents  trois ne fonctionnent pas bien.
 Deux ne fonctionnent pas du tout, les autres ont des mauvais contacts

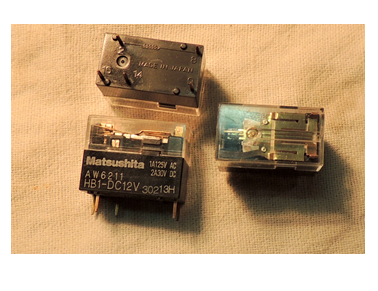

Je  trouve les relais sur internet
 Retour en quatre  jours d’Allemagne
 Je les change tous, là c’est déjà mieux
-Pour les autres problèmes, il y a des décrochements dans la bande
 Le S-mètre monte à fond, le PLL se verrouille comme lorsque l’on met le squeltch
 Je traduis comme je peux la doc technique


Grâce à la grille des symptômes de dépannage, Je m’oriente vers la partie VCO

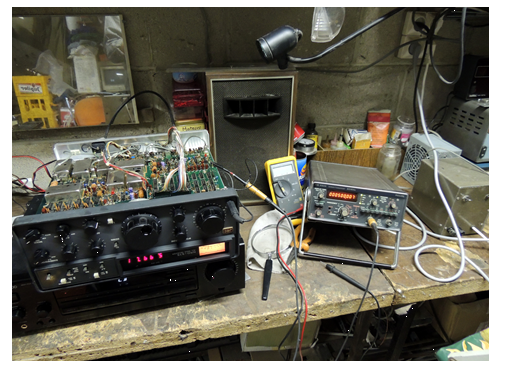

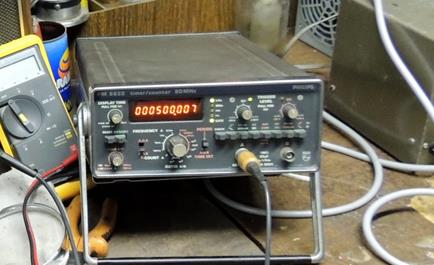

   Pour vérifier cela, il me faut remettre en service mon vieux fréquencemètre  Phillips PM662
Il n’a pas fonctionné depuis des années
Une demie journée dessus, un bon nettoyage  et il repart ……




Je me branche aux points de test, je retouche légèrement l’ajustage des deux fréquences, qui avaient bougés
 Ce n’est pas beaucoup mais suffisait pour faire décrocher des portions de bandes,
 Et  créer un accrochage
 Je ne pense que le nettoyage à la bombe à changer de quelques pF suffisant pour décaler la fréquence
 Pourtant, j’utilise une autre bombe que du WL spécial HF et tuner pour cela
 J’en profite pour relever d’autres points de tests ceci sont proches des valeurs de la documentation
 Je n’y retoucherai donc pas


 J’ai passé beaucoup de temps  ~15 jours (en temps masqué)
Mais le jeu en valait la chandelle




Cet appareil n’est pas un mythe c’est surtout une réalité,
 Il va de quelque Hz à 30 Mhz Il a des astuces pour amplifier de manières  différentes  les bandes basses des bandes hautes Des filtres au combien efficaces Je reçois RMC GO sur un bout de fils dans mon sous-sol dans le Nord de la France, des stations que je n’entends même pas sur  mon FT990 sur ma Loop filaire de 80 m
 Un système très efficace pour rejeter les fréquences adjacentes perturbatrices le PTB
 Un largueur de 6 kHz qui rend l’écoute très agréable
 Je suis surpris de sa sensibilité, de sa clarté, il n’y a rien à envier à nos transceiver modernes,




En final, j'ai changé, 4 condensateurs ,5 relais
Bombe de nettoyage
Beaucoup de temps et une grande satisfaction
J'ai tendu rapidement un dipôle de 2xfois 20 m une descente en 50 ohms rapidement
,la ça grouille de stations ...........
Juste une petite question,il y avait une pile de 3 Volts branchée sur la carte du synthétiseur ,
quelqu'un en connait-il l'utilité ?
En n'était plus en état ,je l'ai enlevé et je ne perd rien ????
...........................................................................................................................................................
Encore merci aux Oms,
Dépanneurs qui partagent leurs connaissances, leurs savoir-faire sur le net
http://www.shortwaveradio.ch/radio-e/jrc-nrd515-e.htm

http://people.zeelandnet.nl/wgeeraert/index515.htm
http://www.amp8.com/english/
http://amp8.com/musen/tr-rx/nrd515-3.htm
 Google translate et notre ami !
73’s les Amis -

14mit02-Dany-Novembre 2017

___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...


Dernière édition par Dany le 21/11/2017, 15:42; édité 9 fois
