[MMANA] Quelques questions complémentaires SVP


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-INFOS-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> Technique -> Antennes -> Conception modélisation
Sujet précédent :: Sujet suivant
14HB35 Baptiste



Inscrit le: 06 Oct 2011
Messages: 64
QRZ 1: 14HB35
QRZ 2: F4GXX
Prénom-First name: Baptiste
TX: IC-7300/FT857D
Ant: Moxon 28Mhz-filaires
QTH: 30km sud de Rennes
Point(s): 910

 MessagePosté le: 28/08/2017, 13:28    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

Bonjour à toutes et tous,


J'aurais quelques questions concernant l'utilisation de MMANA, SVP.


QUESTION n°1:
Lorsque j'ouvre MMANA et que je clique sur l'onglet GEOMETRIE, je vois des champs dénommés "Segmentation automatique" "DM1" "DM2" "SC" et "EC".


=> Quelqu'un pourrait-il m'expliquer à quoi sert ces champs, s'il vous plait ?


QUESTION n°2:
L'antenne MOXON est constituée d'éléments repliés.


=> Comment pourrais-je représenter le rayon de courbure d'un tube alu replié à 90°, s'il vous plait ? (si quelqu'un a déjà vu ça sur MMANA)


Merci de votre attention.


73' QRO


Baptiste 14 HB 35 / F4GXX



Publicité






 MessagePosté le: 28/08/2017, 13:28    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 28/08/2017, 19:03    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

Il te faut aller dans: Calculer, editer conducteur, choir le plan adhoc, par exemple XY et dessiner a la main!
La fonction ZOOM peut aider!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

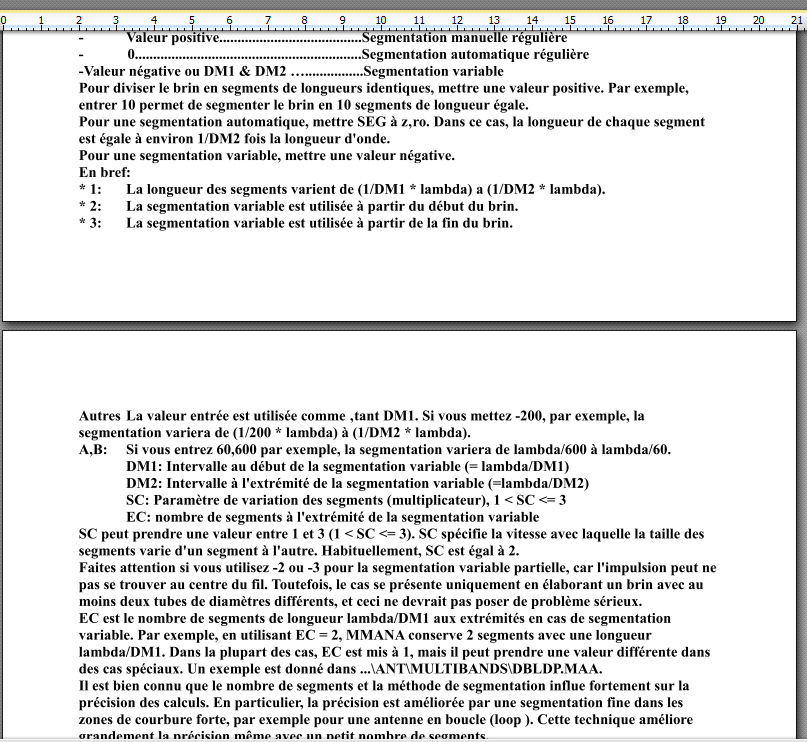

 MessagePosté le: 28/08/2017, 19:09    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top


___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 28/08/2017, 19:57    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

bonjour,
perso, je trouve la segmentation fastidieuse et prend bcp de temps
aussi, pour les brins droits, tels sur les yagi ou autres, j 'utilise 21 segments par demi longueur d'onde
(dans 4NEC2, ça se regle tout seul selon le nombre dans le parametre "segmentation" choisi par l'opérateur), parametres qu'utilisent la plupart des pointures en antennes
pour les brins en V , il faut diminuer progressivement la longueur des segments en arrivant vers la pointe du V
dans tous les cas, pour les brins face à face, paralleles ou non ( V) , faire que la longueur des segments soient identiques
pour l 'antenne Moxon, si c est en HF, faire l'angle en 2 ou 3 tronçons
en UHF, faire un angle droit , ça suffit, puisqu on peut faire le systeme coulissant (tel un trombone), qui du reste, servira a regler le ros ou la reactance minimum dans le cas de la yagi LFA, dont je joins le lien, le trombone a été rendu coulissant pour réglage . en ce qui concerne sa modélisation,
il n'a pas été possible vu le faible ecartement entre les 2 brins de ce dernier, de mettre plusieurs tronçons pour dessiner le bout rond .
on a simplement dessiné ça à l'aide de 2 tronçons en forme de pointe . on aurait pu le faire aussi bien à angle droit avec 1 seul segment pour l'extrémité.
à chacun de faire ce qu'il peut pour commencer, l'expérience viendra avec l'habitude et les déceptions ...
73's



Visiter le site web du posteur
14HB35 Baptiste



Inscrit le: 06 Oct 2011
Messages: 64
QRZ 1: 14HB35
QRZ 2: F4GXX
Prénom-First name: Baptiste
TX: IC-7300/FT857D
Ant: Moxon 28Mhz-filaires
QTH: 30km sud de Rennes
Point(s): 910

 MessagePosté le: 29/08/2017, 06:53    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

Merci pour vos réponses Yves et Serge. Wink


Pour l'instant, je vais m'en tenir à la modélisation de ma OWA 28MHz.


@ Yves : où puis-je trouver l'ensemble du document que tu as posté en photo, s'il te plait ?
C'est dommage, ton document ne mentionne pas ce que veulent dire ces abréviations (même en Anglais), car j'ai quand même du mal à comprendre...



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 29/08/2017, 14:08    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

http://www.sendspace.com/file/ige04u
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14HB35 Baptiste



Inscrit le: 06 Oct 2011
Messages: 64
QRZ 1: 14HB35
QRZ 2: F4GXX
Prénom-First name: Baptiste
TX: IC-7300/FT857D
Ant: Moxon 28Mhz-filaires
QTH: 30km sud de Rennes
Point(s): 910

 MessagePosté le: 07/09/2017, 07:56    Sujet du message: [MMANA] Quelques questions complémentaires SVP Répondre en citant Back to top

Merci pour le partage de ce fichier, Yves. Wink
