Test analyseur d'antenne Mini60S


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> Matériel -> Matériel radio - Tests
Sujet précédent :: Sujet suivant
14JT65



Inscrit le: 20 Mar 2014
Messages: 182
QRZ 1: 14JT65
QRZ 2: KP285
QRZ 3: 14DC118
Prénom-First name: Joel
TX: YAESU FT950
Ant: G5RV & Hokushun
QTH: JN06JU
Point(s): 3 100
Moyenne de points: 17,03

 MessagePosté le: 14/08/2017, 19:13    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

J'ai reçu dernièrement cet analyseur commandé en chine, (il faut bien prendre des risques parfois  Mr. Green )
Il s'agit donc d'un analyseur d'antenne HH de 1 à 60Mgz aux dimensions d'un paquet de cigarette mais ne pas se fier à sa taille minuscule, il est très costaud.
Connection bluettoth, ou via USB (qui sert également à recharger la batterie incorporée) et toute une ribambelle de fonctions qui en font un appareil très complet
Mesure de: SWR, inductance, capacitance, impédance, fonction scan
Accès aux bandes RA prédéfinis, et petit plus, la bande du 11m est incluse (voir photo jointe) ou recherche manuelle avec touches up et down au pas de 1, 10 ou 100khz au choix.
Connecteur  PL259
Arrêt automatique réglable
Calibration si besoin avec une charge de 50ohms
Une led en face avant indique le niveau de charge de la batterie lorsqu'il est connecté à un port USB, rouge:en charge, vert: chargé. Un connecteur également pour le brancher directement sur le 12v (connecteur male fourni)
Il me reste a explorer la fonction Bluetooth car je n'ai pas encore l'application qui correspond. Je ne serais le comparer à d'autres modèle car je n'ai pas encore eu l'occasion de le faire mais en septembre j'aurais à dispo un MFJ alors je pourrai faire un comparatif.
Un petit apppareil bien sympa et qui ne prend pas trop de place et qui n'est pas excessivement cher, je l'ai payé 85€ tout compris.

73

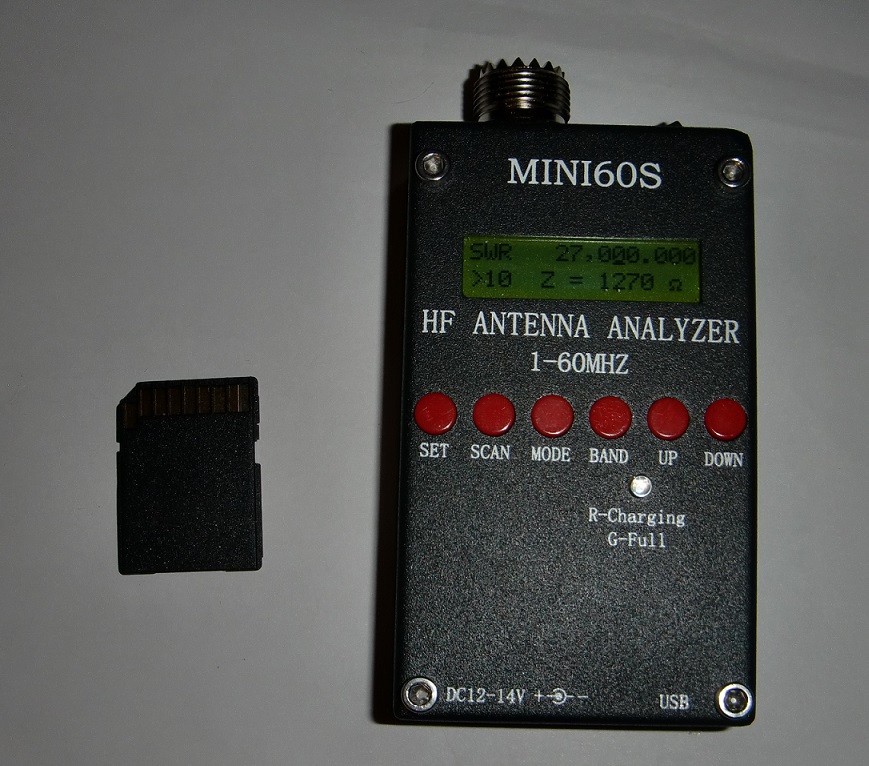

La carte SD à coté pour donner une idée de la taille de cet analyseur d'antenne
___________________
BPSK, OLIVIA, RTTY, FSQ, SSTV, JT65, DRM, ROS



Publicité






 MessagePosté le: 14/08/2017, 19:13    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX106 JPaul
Modérateur


Inscrit le: 30 Mar 2009
Messages: 1 835
QRZ 1: 14FDX106
Prénom-First name: Jean-Paul
TX: TS 950 SDX / 706MK2G
Ant: Skypper + Antron99 +
QTH: Limoges - Haute-vienne 87 JN05PX
Point(s): 29 283
Moyenne de points: 15,96

 MessagePosté le: 14/08/2017, 19:30    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Intéressant Joel  ...Merci Pour le partage je vais suivre ta comparaison avec beaucoup d'attention ...

tu as deja fait des test ou pas ??

73

JPaul106
___________________
73's

JPAUL

14FDX106



http://www.crxcluster.com/

http://www.youtube.com/user/14FDX106

FDX Bureau / fdxadmin@gmail.com



Visiter le site web du posteur
16ham



Inscrit le: 29 Oct 2015
Messages: 115
QRZ 1: 16ham
QRZ 2: 16ham41
QRZ 3: on4...
Prénom-First name: Luc
TX: ic7700
Ant: 3x 1\2 verti omni stack
QTH: Liege
Point(s): 625
Moyenne de points: 5,43

 MessagePosté le: 15/08/2017, 06:45    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Merci de cette info Joël, possédant également un analyser d'antenne le rig expert aa54 qui est aussi un analyser digital je peux dire que sa change le vie quand on est comme moi amateur de constructions d'antennes ,que l'on veut mesurer les composante LC d'un circuit raisonnant ,mesurer le coefficient de vélocité d'un câble, tailler des brides de mise en phase, connaître la longueur d'un coax ... pour moi il est plus complet qu'un mfj et a mon avis plus simple d'utilisation . Reste a voir si ces appareils chinois sont calibrés sérieusement et que les composant électroniques n'ont pas un facteur de tolérance trop important . A 80euros si cet appareil donne des résultats de mesures proche de la réalité il ne faut pas s'en passer .
Je me souviens d'avoir lu un comparatif qu'avait réalisé un radioamateurs pro de la haute fréquence entre un mfj et son banc de mesure rohde et Schwartz sa donnait clairement envie de jeter le mfj a la poubelle. C'était juste bon a lire le swr mais une fois utilisé pour des mesure de réactance et impédance bref des opérations plus complexe alors c'était pas réjouissant... N'étant pas du tout convaincu par le sérieux du matériel issu de la marque mfj (c'est du low cost vendu cher ) je pense que les petits analyser chinois sont une bonne alternative pour celui qui ne veut pas se ruiner avec une précision certainement au moins aussi fiable que mfj.
___________________
Apprendre et partager ce qu'on a appris.



Marco



Inscrit le: 12 Mai 2015
Messages: 545
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 5 965
Moyenne de points: 10,94

 MessagePosté le: 15/08/2017, 09:11    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

C'est le généric du shark 100 Wink


14JT65



Inscrit le: 20 Mar 2014
Messages: 182
QRZ 1: 14JT65
QRZ 2: KP285
QRZ 3: 14DC118
Prénom-First name: Joel
TX: YAESU FT950
Ant: G5RV & Hokushun
QTH: JN06JU
Point(s): 3 100
Moyenne de points: 17,03

 MessagePosté le: 15/08/2017, 13:17    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Oui de la même trempe sauf que le shark 100 a beaucoup souffert d'une mauvaise réputation suite à la fabrication de modèles défectueux.
On ne peut pas, je pense comparer ce mini601s à un bans Rhode et Swartz, c'est simplement une outil facile a emporter ou à utiliser, sa batterie incorporée est vraiment un plus.

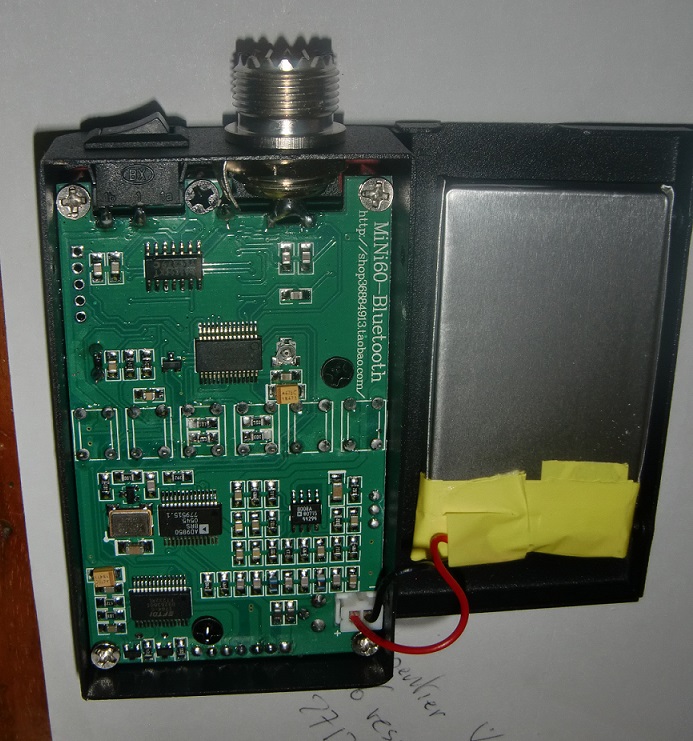

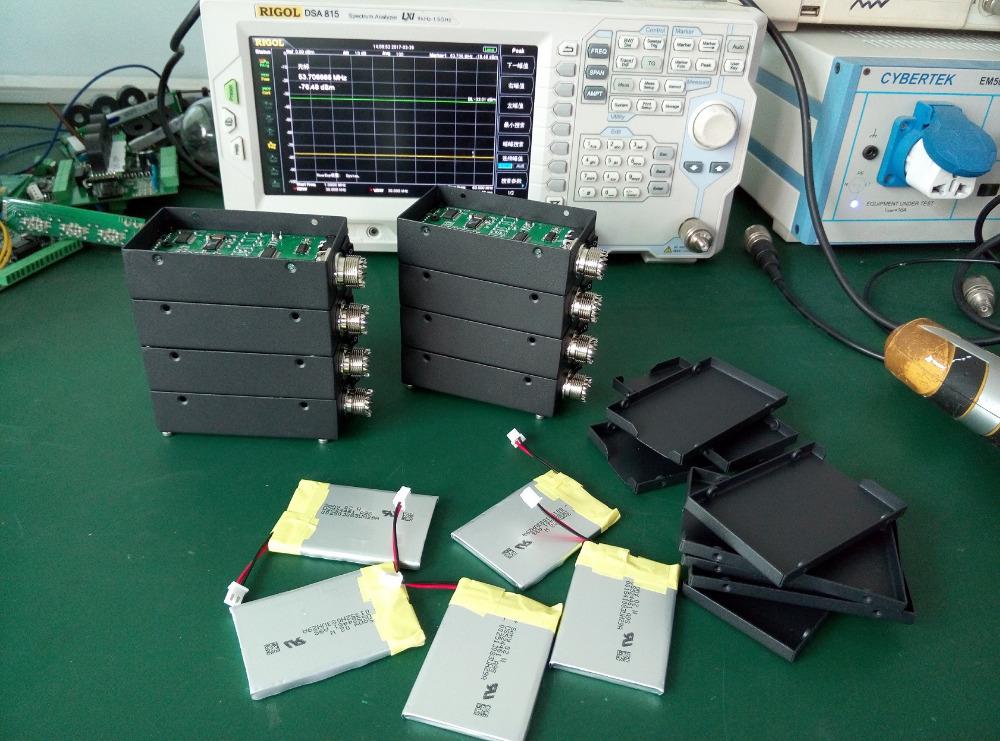

Je n'ai pas résisté à voir ce qu'il a dans les tripes Mr. Green , ça à l'air d'être plutôt bien fait, propre et net. Il faut arrêter de dénigrer les chinois, ils savent faire aussi du bon boulot.

PS: Depuis peu je me suis lancé dans l'impression 3D, un monde fascinant et qui va je pense bouleverser pas mal de choses, si il y a sur ce forum des om qui eux aussi pratique l'impression3d je serais heureux de partager les avis et étudier ensemble ce que  cette technologie pourrai apporter à notre hobby .
___________________
BPSK, OLIVIA, RTTY, FSQ, SSTV, JT65, DRM, ROS



14JT65



Inscrit le: 20 Mar 2014
Messages: 182
QRZ 1: 14JT65
QRZ 2: KP285
QRZ 3: 14DC118
Prénom-First name: Joel
TX: YAESU FT950
Ant: G5RV & Hokushun
QTH: JN06JU
Point(s): 3 100
Moyenne de points: 17,03

 MessagePosté le: 16/11/2017, 17:58    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Je reviens sur ce sujet avec un peu de retard.
J'ai effectué un test comparatif avec un MFJ259 et un VNA.
Les résultats des mesures sont quasi identiques, l'avantage étant très nettement l'utilisation de l'appli sous android via bluetooth qui permet de voir le ROS, l'impédance et la réactance sous forme de trois courbes de couleurs sur une bande passante couvrant 2 Mhz de 26 à28 Mhz c'est parfait. Plus on réduit la bande passante plus la mesure est précise.
Après ces tests, ce qui apparait positif à mes yeux concernant ce mini60S
1 Sa taille mini pour l'emporter partout
2 Précision des mesures
3 Batterie incorporée
4 Bluetooth
5 Prix mini lui aussi
Point négatifs
1 Manque d'information, pas de manuel détaillé pour l'utilisation
2 les boutons de commandes qui font un peu made in china bas de gamme

Pour un usage occasionnel cet appareil est tout à fait correct.
___________________
BPSK, OLIVIA, RTTY, FSQ, SSTV, JT65, DRM, ROS



Marco



Inscrit le: 12 Mai 2015
Messages: 545
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 5 965
Moyenne de points: 10,94

 MessagePosté le: 16/11/2017, 18:05    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

@ 14JT65, Etant donné qu'il y a plusieurs versions et que celui que tu as est complet, batterie incoporée et chargeur, pourrais tu me dire ou tu l'as acheté ?
Merci



14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 623
QRZ 1: 14FDX072
QRZ 2: 14AR3832
Prénom-First name: Mike
TX: 27mhz et 446mhz
Ant: Cubical Quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 3 956
Moyenne de points: 6,35

 MessagePosté le: 16/11/2017, 21:07    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Salut Joel, et merci pour ton retour. J'ai un sark 100 et j'en suis plutot satisfait (les résultats de mesure  sont presque identique au mfj de mon pote).
Par contre je vois que le mini 60 à un sacrée avantage avec la batterie intégré d'origine et surtout la possibilité de visualisation par courbe, ça c'est top.
Pour le prix c'est quand meme trés qro et bien pratique pour qui veux construire des antennes sans avoir à "vendre un de ses reins"
Si je n'avais pas déja le sark cette analyseur aurais été mon premier choix
A+
___________________
Vive la radio :-)



Visiter le site web du posteur
John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 995
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 165 377
Moyenne de points: 16,55

 MessagePosté le: 17/11/2017, 16:27    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Bonjour Joël et à tous, je n'avais pas vu passer ce message de test, l'analyseur est pas trop chers ce qui permet de se projeter un peu plus qu'avec le MFJ.

Merci de l'avoir partagé sur le forum c'est QRO ! Okay

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.

Parce-que nous cultivons la même passion !
La Radio n'est qu'un hobby !




Visiter le site web du posteur
14JT65



Inscrit le: 20 Mar 2014
Messages: 182
QRZ 1: 14JT65
QRZ 2: KP285
QRZ 3: 14DC118
Prénom-First name: Joel
TX: YAESU FT950
Ant: G5RV & Hokushun
QTH: JN06JU
Point(s): 3 100
Moyenne de points: 17,03

 MessagePosté le: 17/11/2017, 17:33    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Marco a écrit:
@ 14JT65, Etant donné qu'il y a plusieurs versions et que celui que tu as est complet, batterie incoporée et chargeur, pourrais tu me dire ou tu l'as acheté ?
Merci
Il s'agit du mini60S avec batterie incorporée, chargement par port USB ou utilisation d'une alimentation externe 12-13V, (le connecteur est fourni )
Je l'ai acheté sur le net sur aliexpress pour moins de 90€ : https://fr.aliexpress.com/item/Android-HF-ANT-SWR-Antenna-Analyzer-SARK-100…
, attention bien s'assurer que c'est la version bluetooth.
___________________
BPSK, OLIVIA, RTTY, FSQ, SSTV, JT65, DRM, ROS



Marco



Inscrit le: 12 Mai 2015
Messages: 545
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 5 965
Moyenne de points: 10,94

 MessagePosté le: 17/11/2017, 17:51    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Ok merci beaucoup au moins on a une référence ou acheter et on est sur que tout est dedans Wink

A tout hasard est-ce que tu as regardé quelle sorte de batterie, c'est et si elle facilement remplaçable, car on sait qu'a un moment donné il faut la remplacer ????!!!!



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 905
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 507
Moyenne de points: 13,82

 MessagePosté le: 17/11/2017, 19:27    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top


Marco, c est une batterie LI, Tu es tranquille pour 5 ans.
Et ca se trouve facilement!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 545
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 5 965
Moyenne de points: 10,94

 MessagePosté le: 17/11/2017, 20:00    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Ok merci Yves Wink


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 905
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: Yves
TX: FT-840 / Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK Montayral
Point(s): 12 507
Moyenne de points: 13,82

 MessagePosté le: 18/11/2017, 08:26    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Ca fera bien un cadeau pour Noel!

___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14FDX181



Inscrit le: 22 Oct 2017
Messages: 14
QRZ 1: 14FDX181
QRZ 2: 14PS081
Prénom-First name: Stéphane
TX: MD-380G, Lincoln, Ja
Ant: mag-79el-3w, Performer 5000
QTH: Albi
Point(s): 75
Moyenne de points: 5,36

 MessagePosté le: 27/11/2017, 22:24    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Le concept SARK 100

https://sites.google.com/site/ea4frb/antenna-analyzers/sark100/Archive#TOC-…



14GG38



Inscrit le: 19 Mai 2017
Messages: 111
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 482
Moyenne de points: 4,34

 MessagePosté le: 09/02/2018, 17:25    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Bonsoir à tous,

Étant l'heureux possesseur d'un Mini60S à mon tour (merci le Pépère Noël), je tente d'en comprendre l'utilisation !

Voilà, l'utilisation seule est correcte mais lorsque je le connecte à un tel portable, je n'arrive pas à changer la fréquence centrale depuis l'écran du tel !
L’analyse se centre toujours sur le 14 MHz. Par contre je peux modifier le pas d'analyse sans problème.

C'est quoa que je n'ai pas pigé là ? Embarassed
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



Laurent08



Inscrit le: 04 Oct 2014
Messages: 89
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 1 255
Moyenne de points: 14,10

 MessagePosté le: 10/02/2018, 12:05    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Bonjour a tous....Quel est la référence de cette batterie et ou la commander?Merci


14GG38



Inscrit le: 19 Mai 2017
Messages: 111
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 482
Moyenne de points: 4,34

 MessagePosté le: 12/02/2018, 10:37    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Laurent08 a écrit:
Bonjour a tous....Quel est la référence de cette batterie et ou la commander?Merci


Bonjour,


Tu l'as déjà usée ?
As-tu vu des écarts entre la lecture sur batterie et sur alim 12 volt ?
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



Laurent08



Inscrit le: 04 Oct 2014
Messages: 89
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 1 255
Moyenne de points: 14,10

 MessagePosté le: 12/02/2018, 11:03    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Non.....c'est juste pour l installer dans un Sark 100 qui n en as pas!


14GG38



Inscrit le: 19 Mai 2017
Messages: 111
QRZ 1: 14GG38 - GG
QRZ 2: Refuse l'obsolescenc
QRZ 3: programmée
Prénom-First name: GG
TX: Lincoln mourrant
Ant: 7/8 ffabrication maison + Quad
QTH: 38 Bourgoin - JN25PO
Point(s): 482
Moyenne de points: 4,34

 MessagePosté le: 16/02/2018, 17:44    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Laurent08 a écrit:

Non.....c'est juste pour l installer dans un Sark 100 qui n en as pas!

Bonjour Laurent08,

Pour la batterie, j'ai fait un mail où j'ai acheté mon mini60s. Je te dis quoi dès la réponse !


Je reviens sur mon problème de centrage de la fréquence lorsque piloté par le portable/tablette. En fait j'ai branché le Mini60s sur mon PC et ce problème n'existait plus. Donc j'ai été dingue, j'ai réinstallé l'appli sur mon portable... Et... Et... Et ça fonctionne comme au début ! ! !
YES !

Parce que j'avoue, quand t'es au cul de l'antenne, avoir la vue sur l'évolution X+j en live sur 1 méga, c'est juste top.
Problème réglé pour moâ.


Tiens au fait, voici le fichier en .apk pour ceux-ce que ça intéresse :
http://www.sendspace.com/file/z4dgsb

Je l'ai personnellement chargé sur une clef mini USB puis installé sur mon vieux S3 qui ne sert qu'à ça, mais pour ceux qui ont des forfaits avec le net, c'est peut-être plus simple.  Okay
___________________
14GG38 Ó¿Ò› --> Refuse l'obsolescence programmée

La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni les 2 : Rien ne fonctionne... et personne ne sait pourquoi ! A. Einstein



Laurent08



Inscrit le: 04 Oct 2014
Messages: 89
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 1 255
Moyenne de points: 14,10

 MessagePosté le: 16/02/2018, 18:01    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Merci.....c'est pas urgent mais l'infos sera bonne a prendre,quand tu auras pu l'avoir,pour moi et surement a d'autre!Bon week-end  Okay

Dernière édition par Laurent08 le 19/02/2018, 18:26; édité 1 fois

14FDX087
Modérateur


Inscrit le: 26 Oct 2009
Messages: 3 753
QRZ 1: 14FDX087
Prénom-First name: Michael
TX: RCI 2950 - IC 706 -
Ant: SANTIAGO 1200
QTH: JN03BF - Tarbes
DXCC: 121
IOTA: 59
Point(s): 73 833
Moyenne de points: 19,67

 MessagePosté le: 19/02/2018, 09:50    Sujet du message: Test analyseur d'antenne Mini60S Répondre en citant Back to top

Bonjour,

Merci pour ce test et ces infos concernant cet analyseur d antenne.

73's
___________________
*®*´¯`*.¸¸.*´¯`* 73's de 14FDX087 Michael *´¯`*.¸¸.*´¯`*©*
