 MessagePosté le: 09/04/2017, 06:44    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

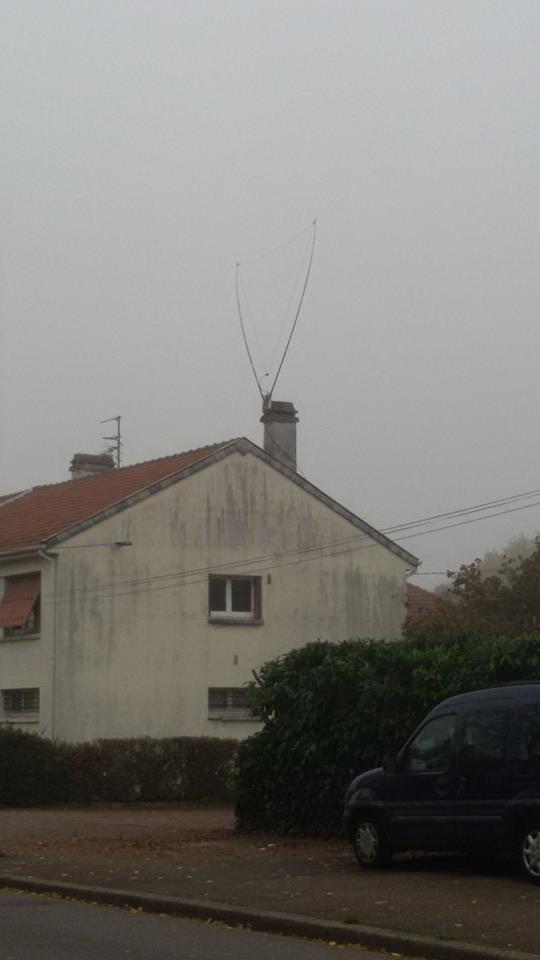

Je sens que je vais refaire hurler les "spécialistes" , hier j'ai remis en fonction ma "LOOP" filaire toute simple, fil de 2.5 carré, de longueur 11 mètres, pointe en bas, répartis en 3.635 pour les cotés et 3.730 en haut !!
Alimentée en direct 50 Ohms !! Hé oui c'est possible !!Faites tourner vos Mnma et autres systèmes !!






Publicité






 MessagePosté le: 09/04/2017, 06:44    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 405
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 09/04/2017, 13:33    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Salut Jean Marie, Par curiosité as tu essayé de faire varier la longueur de coax pour voir si ton ROS varié? A mon avis ton coax rayonne et fait partie de l'antenne ce qui expliquerai que tu n'est pas besoin de transformateur d'impédance.
Sinon félicitation pour cette réalisation, c'est toujours chouette de se fabriquer un aérien, bien joué  Okay
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 100
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57145)
DXCC: Homme
Point(s): 265

 MessagePosté le: 09/04/2017, 15:07    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Je n'ai pas de mérite, c'est une copie d'une loop du commerce il y a un certain temps et c'est mon pote Yann 14 LR 089 qui me l'avait prêtée,
mais les essais n'avaient pas donnés grand chose faute de propag ! Il l'a mise sur son toit et fait de super contacts DX !
Sinon je l'avais analysée, 55 Ohms et 1.3 de Ros !
J'ai construit la mienne sur ses bases et je suis pratiquement pareil !
Pour les mesures, elles sont faites directement sous l'antenne, et au bout du coax, très peu de différence !!
Normalement une loop équilatérale c'est entre 80 et 120 Ohms, là elle est isocèle, c'est peut être ça qui fait la différence !



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 714
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 09/04/2017, 16:17    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Sur Mmana, le loop telle que tu nous decris a une R de 62, un Jx de -100 et un ROS de 4.77 pour 50 ohms sur 27.55Mhz.
Sa frequence de resonnance est de 28.754Mhz.
Et là, elle fait 112 Ohms, avec un ROS de 1.03 sur 112!
Fais nous un schéma ou une photo du systeme d'alim!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Dany



Inscrit le: 18 Aoû 2016
Messages: 210
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 10/04/2017, 08:04    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Bonjour à tous si on regarde bien ,il me semble qu'il y ai une adaptation d'impédance ?
Si c'est possible ,peux tu faire une photo de cette partie de meilleure qualité afin de voir un peu mieux

On dirait deux lignes parallèles sur une certaine longueur ?
Suivi d'une self de choc qui me semble un peu petite ainsi que la taille du coaxial (peut est-elle sur ferrite ? )
Peux tu nous en dire plus car vu la simplicité cet aérien me semble intéressant
Cordiales 73's
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 100
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57145)
DXCC: Homme
Point(s): 265

 MessagePosté le: 10/04/2017, 08:25    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Dany a écrit:
Bonjour à tous si on regarde bien ,il me semble qu'il y ai une adaptation d'impédance ?
Si c'est possible ,peux tu faire une photo de cette partie de meilleure qualité afin de voir un peu mieux

On dirait deux lignes parallèles sur une certaine longueur ?
Suivi d'une self de choc qui me semble un peu petite ainsi que la taille du coaxial (peut est-elle sur ferrite ? )
Peux tu nous en dire plus car vu la simplicité cet aérien me semble intéressant
Cordiales 73's

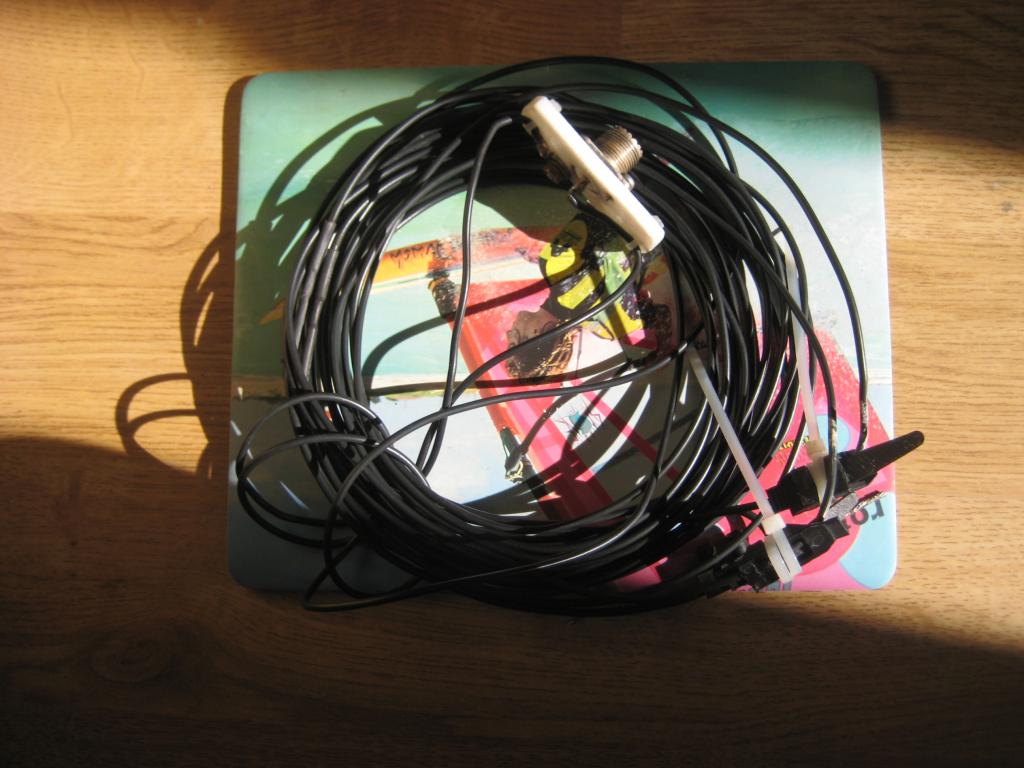

Je savais que ça allait jaser, il n'y a pas d'embrouilles, il y juste une cordelette rouge pour tendre la prise, et une verte pour fixer le coax RG 58  sur le mat ! Aucune adaptation d'impédance ni ferrite! Une photo du câble de 11 mètres monté sur une plaque en téflon!
Je referais des photos avec l'analyseur plus tard !





le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 714
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 11/04/2017, 08:52    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Tu fais hurler personne, il y a un truc!
Mets un ptit coup d'analyseur si tu as!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Dany



Inscrit le: 18 Aoû 2016
Messages: 210
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 12/04/2017, 07:06    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Bonjour 73's ,on cherche juste a comprendre ,c'était juste une question ..............
Si j'ai bien compris les deux fils parallèles sont les fixations en prolongement du fil de l'antenne.
Le "truc" noir en dessous c'est quoi on ne vois pas bien ?

Cordialement Dany
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 714
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 12/04/2017, 14:38    Sujet du message: Delta Loop filaire 1 élément Répondre en citant Back to top

Il y avait le mystere de la chambre noire.....................................
Il y a le mystere de la loop a 50 ohms.....................................
C est nouveau.......çà vient de sortir!
En vente dans tous les magazins de cibi.........a non de sorcellerie................

___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!
