 MessagePosté le: 01/03/2017, 12:15    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Bonjour a tous,
Je vais me fabriquer une 2 éléments HB9CV et j'aurais voulu quelques renseignements...
1:La ligne de déphasage se fait en 75 ohms ou 50 ohms?J'ai pu voir que certain OM l'avait réalisé en 50 alors que sur la plupart l'on fait avec du 75.

2:Pour le réglage:
* Faut il intervenir sur la longueur des deux éléments en n'oubliant pas de faire la même modification de chaque coté de l’élément sur lequel on procède pour le réglage?
* Réglage au niveau des gamma match?
* Ou bien sur les deux (éléments et gamma) ?

3:Quelle longueur pour la ligne de déphasage?Apparemment elle est plus grande que la l'espacement entre les éléments donc  celle-ci ne va pas se trouver bien tendue.
* Cela a t'il un influence sur le réglage ?

4:On raccorde directement le cable 50 ohms venant du TX direct sur l'antenne ou en passant par une longueur de 75 ohms (comme j'ai pu aussi le voir sur certaine HB9CV)?Actuellement j'utilise une Quad 2 éléments avec ce type d'adaption en 75 ohms pour avoir une impédance proche de 50 ohms sur mon antenne.

5:Quelqu'un a t'il un plan pour HB9CV concret car on en trouve plein avec des cotes différentes (du a la fréquence centrale choisie pour la construction je pense...).Moi je vais partir sur 27555 comme fréquence pour la construction.

Merci de m'avoir lu...
73 a tous.



Publicité






 MessagePosté le: 01/03/2017, 12:15    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

Dany



Inscrit le: 18 Aoû 2016
Messages: 219
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 01/03/2017, 21:19    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Bonsoir 73's Vous êtes à deux pour un sujet identique enfin presque ........
Regarde ici tu auras la méthode et des infos pour que ce soit pile poil:
http://www.radio-dx44.com/t9523-HB9CV-4-l-ments-mise-au-point.htm
[*]La dimension des éléments directeurs, du T-match, du Cv en série qui annule la composante réactive de cette antenne.
[*]Le réglage sera dégrossi avec un cv de 100pf motorisé commandé depuis la station pour plus de facilité.[*] Mesuré au capacimètre 73 Pf.
[*]Il sera ensuite  remplacé par un condensateur fixe réalisé avec l’âme d’un coax 11 mm, enfoncé dans un tube alu.[*] (à raison de  100 Pf/m pour du RG213 donc 73 cm)
Bonne réalisation
J'ai un boom pour une 3 éléments si ça intéresse quelqu'un
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 02/03/2017, 06:31    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Merci,je vais regarder a tout ça.....et voir si je fabrique l'alimentation en S ou H Wink


Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 08/03/2017, 20:11    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

L'alu disponible pour moi.....si je veux faire du costaud!Mais j'ai aussi un peu moins gros!
Boom rond de 50mm.
Eléments (1 et 2) en 30mm sur 4m et coulissant en 28mm pour le reste...
Gamma en 15 ou16mm....
Déphasage soit en cable electrique de 2,5 ou 4mm2.....ou en coaxial comme sur certain schéma.

Si un om sympa peut me donner un plan optimiser par rapport au diamètre des éléments et pour une fréquence centrale de 27550 ainsi que des infos sur l alimentation de l'antenne a partir du cable 50 ohms arrivant du Tx!

Merci



Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 08/03/2017, 20:23    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

J'ai oublié de préciser.....fabrication HB9CV avec 2 gammas (en Z)


Dany



Inscrit le: 18 Aoû 2016
Messages: 219
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 09/03/2017, 00:35    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Laurent ,pourquoi ne fait tu pas directement une 3 éléments elle n'est guére plus grande (ou 4)
Tu nous tiens au courant de ta réalisation merci
En fait je viens de m'apercevoir que tu avais déjà commenter lorsque j'ai revu la modélisation de la 4 éléments avec Serge (Menelic34)
Good Job
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 09/03/2017, 06:20    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Je vais voir peut être pour 3......j ai l'alu pour ! Okay
Pas de soucis pour les infos sur ma réalisation Okay



Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 10/03/2017, 06:28    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

L'espacement entre les gammas et les elements est il obligatoire de 8cm pur l'antenne HB9CV 3 éléments ?Car j'ai déjà des barrettes en 6cm.....et j'ai pu voir sur divers plans plusieurs écartements entre 5 et 8cm .


Dany



Inscrit le: 18 Aoû 2016
Messages: 219
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 10/03/2017, 09:05    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Bjr ,ce serais bien de n'avoir qu'un seul sujet pour la HB9CV (condensateur /Fabrication)
L'espacement n'est pas critique ,seul les dimensions de l'espace entre les le directeur et radiateur de lamba /8 est important
Pour la ligne de déphasage en coaxial ,il faudrait ternir compte de la vélocité du coax ,je ne préconise pas ce montage
Par contre ,il faudrait avoir une section plus importante ,du plat en alu ça va très bien ,montage sur des plots isolants
(Enquerre de PVC par exemple) on fait avec ce que l'on a !
Pour tes réglages finaux il serait bien d'avoir un analyseur .

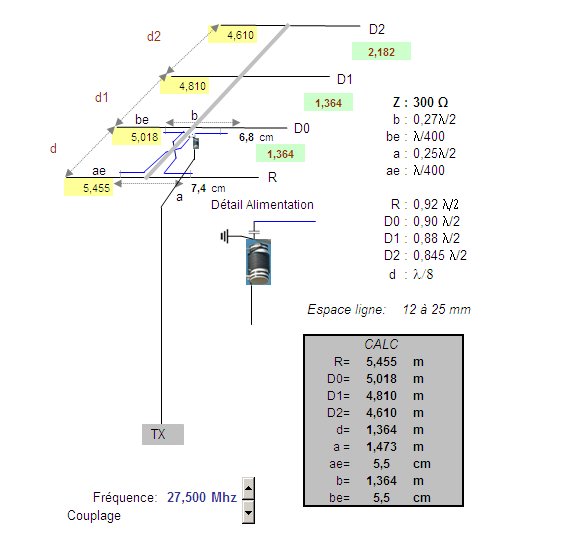

J'avais fait ce calculateur pour ma construction
Tu auras une idée des cotes

Bonne journée
Dany
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...Pylône de 12m & boom HB9CV 3 él à vendre contacter moi en mp...



Laurent08



Inscrit le: 04 Oct 2014
Messages: 81
QRZ 1: 14AT618
Prénom-First name: Laurent
TX: Kenwood TS870
Ant: Cubical Quad 2
QTH: Département 08
Point(s): 805

 MessagePosté le: 10/03/2017, 12:24    Sujet du message: Fabrcation HB9CV 27Mhz Répondre en citant Back to top

Merci.....oui j'avais bien compris pour les dimensions de l'espace entre les le directeur et radiateur de lamba /8 et pour la ligne de déphasage je voulais savoir le compromis entre le coaxial et rond ou plat alu.Et pour l'espace du troisième élément sur quelle base le calcul?La fréquence centrale sera 27550 Mhz...
