 MessagePosté le: 15/02/2017, 01:20    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Bonjour,

Une petite question aux spécialistes, pouvez vous me dire à quelle hauteur, je dois mettre cette antenne le constructeur me dit que c'est à partir de 3 mètres du sol.

En revanche un petit truc m'intrigue, en lisant ce sujet : http://www.radio-dx44.com/t8393-Cubical-Quad-4EL-version-Light.htm

Je vois qu'il est indiqué ceci, je cite "Par contre l'inconvénient, est que cela lui fait perdre a 11.80m / sol environ 182 Watts de puissance en PAR"

Est ce qu'il ne serait pas plus judicieux de la mettre entre 6 et 8 mètres pour éviter de perdre trop de puissance PAR?

Merci de votre réponse.

@+



Publicité






 MessagePosté le: 15/02/2017, 01:20    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 510
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 15/02/2017, 07:23    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

salut marco,
Tu peu avoir une idée de l'influence du sol en regardant par là, (La delta loop a un comportement assez proche de la quad)
http://www.radio-dx44.com/t8114-simulation-de-petites-directives.htm

Maintenant tout est question de compromis, à 5.5 / 6m ton antenne  concentrera le maximum de puissance dans un lob mais sera t'elle assez dégagé dans les directions qui t'intéresse?
Ca ne sert à rien si c'est pour tirer dans du béton, dans ce cas mieux vaut monter plus haut et avoir quelques lob qui tire vers le haut mais etre sur de ne pas avoir d'obstacle devant
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
14tb001



Inscrit le: 09 Oct 2010
Messages: 190
QRZ 1: 14 tango bravo 001
Prénom-First name: Bruno
TX: TS 990 TS 950SDX TS8
Ant: cubical quad 6 élements
QTH: Montpellier
Point(s): 2 290

 MessagePosté le: 15/02/2017, 15:00    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

bonjour ce n'est pas la hauteur qui agit sur le PAR mais plutôt la qualité du fil employé de ta quad bien lire le sujet de dom 73


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 15/02/2017, 18:48    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

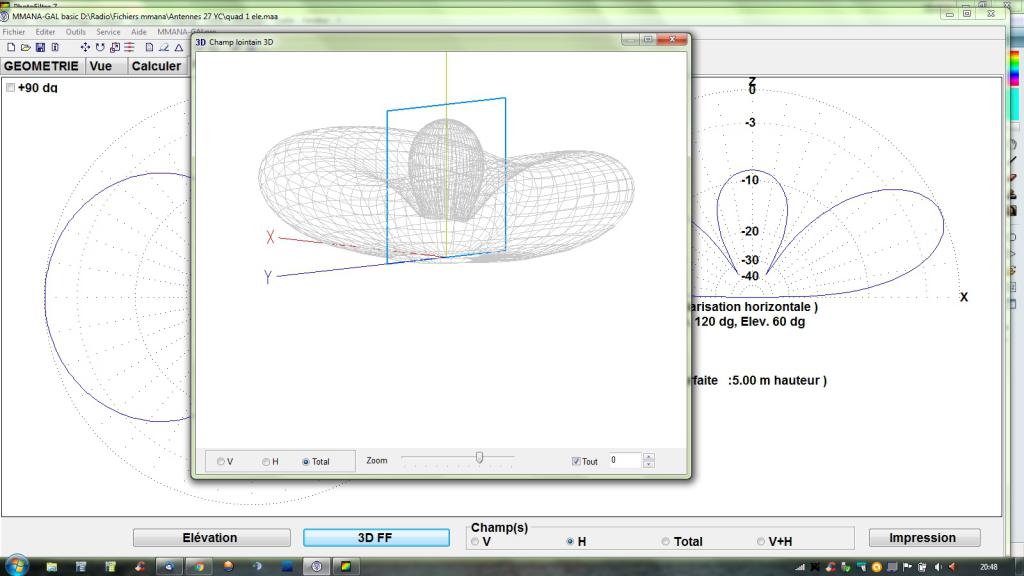

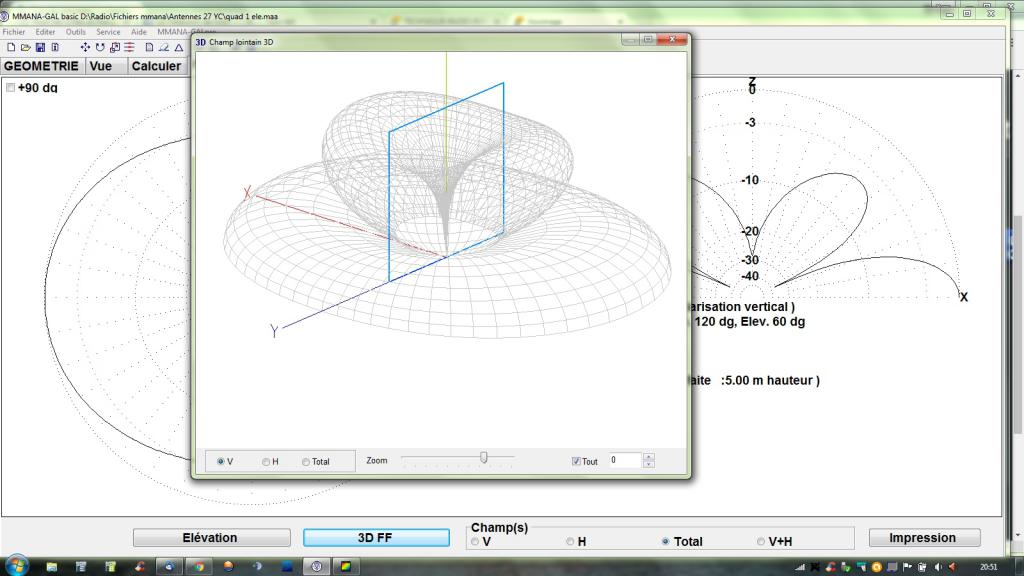

Ci dessus les diagrammes de rayonnement de quads 2 ele a 5.5 m et 11 m.

A 5.5 m ,toute l'energie est concentrée sur le meme lobe avec un angle de tir de 24 degres bon pour la moyenne distance, moins top pour le DX!!
A 11 m, l'energie est separée en deux avec un premier lobe de 13 degres ,bon pour le DX, et le second a 44 degres, qui est un peu perdu!
Voilà une premiere reflexion!
Ne pas tenir compte de l'impedance !!!!!!!!!!!!!!!!!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 15/02/2017, 19:05    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ok merci beaucoup pour tout ceci.

Je compte utiliser du mat de 35(*) pour une hauteur de 10 metres + 1 au dessus du retor et haubanné, est ce que l'haubannage en 2 points suffit ou vaut mieux haubanner en 3 points. Est ce que dans cette configuration du mat de 35 suffit ?

(* j'ai déjà 2 sections de 1.5m)



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 15/02/2017, 19:36    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

A mon avis du 35, voir du 40, c'est trop petit, même haubanné, pour monter a 10 ou 11metres!
Il faut dans ces hauteurs là, avoir un mat basculant telecopique, un petit pylone !
Comment vas tu ou qqun d'autre pourra intervenir sur une antenne perchée a 10 metre sur du tube de 35 ou 40mm?Ne serait ce que pour refaire une conneection, ou resserrer une fixation?
Il faut aussi penser a ces tempetes comme nous venons de ramasser dans le Lot et Garonne!
Et là crois-moi, ton mat en 40 ne resistera pas sur 10 ou 11 m de haut!!
C 'est l'eternel probleme!
Et c'est ce qui fait que pour le moment mon antenne n'est pas tres haute!
A bien reflechir!!!!!!!!!!!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 15/02/2017, 20:20    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Yves,
Pour la maintenance, c'est déjà sur du basculant, j'ai ça :

 je ne peux pas me permettre d'investir sur du pylonne, je ne vois qu'une solution la metre à 6m par contre elle sera 4 metres en dessous de la hauteur du toit de la maison, et celle ci se se touve à une dizaine de metre du mat qui accueillera l'antenne.
Est ce que tu crois que ça peut le faire ?



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 15/02/2017, 20:28    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ah mon avis non!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 510
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 15/02/2017, 20:33    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco pour experience, ma vector 4000 etait monté sur 3 sections de mat TV de 2m diametre 40 (haubané en deux points j'usqu'au 3/4) et au premier gros coup de vent de janvier, le mat a plié comme du beurre
Éventuellement il vaut mieux acheté du tube de bonne épaisseur chez un "férrailleur"
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 15/02/2017, 20:43    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ok donc je n'ai qu'une seule solution, c'est de grimper la directive sur le toit et de laisser la vector la ou elle est en ajoutant éventuellement un mat de 1,5 metres supplémenaire.

Si je grimpe la directive sur le toit, est ce que 2,50 metres sans haubannage ça peut passer?



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 15/02/2017, 21:21    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

En fixant le mat sur quoi?
Et pourquoi 2.5 metres!
Si c'est pour mettre sur une cheminée, fait au plus court et part sur une antenne plate, yagin ou une LFA!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 15/02/2017, 22:08    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Sur la cheminée, pourquoi 2.5m et bien l'antenne fait 3.8m/2 = 1.90 + 0.5 (0.6) de marge ça nous fait 2.5m
De plus je ne peux pas partir sur une autre antenne car j'ai déjà la quad.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 16/02/2017, 08:08    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

C est toi qui voit!
Si tu as dèjà l'antenne, c'est un peu tard!
Il fallait peut-etre reflechir a ton installe avant!
Bon courage!
Et tiens bous au courant!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 16/02/2017, 09:30    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

J'ai trop réfléchi, justement, on m'a demandé gentiment d'arrêter de poser trop de questions et de choisir, ce que j'ai fait.


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 16/02/2017, 12:36    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Alors puisque tu as l'antenne!
Tu commences par mettre un mat support du rotor solide, genre 40 mm voir 50 mm!(ou tube galva de plomberie, en 40:49)
Utilises une tuile faitière pour que ton mat traverse le toit et fixe le sur la charpente a l'aide si besoin de cales en bois et des bonnes pattes en acier!
Utilises egalement en fonction du rotor une bague de renfort!
Mais personnelement je te deconseille de fixer tout çà sur une cheminée!
La contrainte mecanique est trop importante!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 06:06    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Une petite question la boucle (fil libre) entre l'antenne et le bas du rotor doit faire combien a peu près, 0.5m 1m + ?


14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 510
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 17/02/2017, 06:53    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Salut Marco, regarde la video de Micke ça pourra peut etre te donner des idées


https://www.youtube.com/watch?v=jCEgmdKAASc
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 07:30    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Bon sang, elle est énorme sa quad, heureusement que la mienne est plus petite. Quand je l'a voit je commence à comprendre pourquoi Yves me dit de ne pas la mettre sur la cheminée.
La quad 2 el light de chez GB Antenne est nettement moins impressionnante, elle ne fait  que 3,80 de haut pour une largeur de 2m pour un poids de 5Kg



Eric-57



Inscrit le: 04 Fév 2017
Messages: 182
Prénom-First name: .
Point(s): 0

 MessagePosté le: 17/02/2017, 11:46    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco a écrit:
Bon sang, elle est énorme sa quad, heureusement que la mienne est plus petite. Quand je l'a voit je commence à comprendre pourquoi Yves me dit de ne pas la mettre sur la cheminée.
La quad 2 el light de chez GB Antenne est nettement moins impressionnante, elle ne fait  que 3,80 de haut pour une largeur de 2m pour un poids de 5Kg






A 3.8 m de longueur c'est calculé pour le 10m.
Tu peux vérifier ici:
http://www.qsl.net/yt1vp/CUBICAL QUAD ANTENNA CALCULATOR.htm



Toute quad qu'elle soit "light" ou pas aura les mêmes dimensions physiques pour une même fréquence.
Oui elle sera moins lourde que la "HD" étant de construction moins costaude mais la dimension sera la même donc la prise aux vents aussi.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 17/02/2017, 13:00    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco a écrit:
Une petite question la boucle (fil libre) entre l'antenne et le bas du rotor doit faire combien a peu près, 0.5m 1m + ?


Je comprends pas ce que tu demandes!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 17/02/2017, 13:05    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

9swl a écrit:
Marco a écrit:
Bon sang, elle est énorme sa quad, heureusement que la mienne est plus petite. Quand je l'a voit je commence à comprendre pourquoi Yves me dit de ne pas la mettre sur la cheminée.
La quad 2 el light de chez GB Antenne est nettement moins impressionnante, elle ne fait  que 3,80 de haut pour une largeur de 2m pour un poids de 5Kg








A 3.8 m de longueur c'est calculé pour le 10m.
Tu peux vérifier ici:
http://www.qsl.net/yt1vp/CUBICAL QUAD ANTENNA CALCULATOR.htm



Toute quad qu'elle soit "light" ou pas aura les mêmes dimensions physiques pour une même fréquence.
Oui elle sera moins lourde que la "HD" étant de construction moins costaude mais la dimension sera la même donc la prise aux vents aussi.




On parle de la hauteur de la diagonale(3,80 m), que l'on soit tous d'accord!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 15:06    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

le moustik a écrit:

9swl a écrit:
Marco a écrit:
Bon sang, elle est énorme sa quad, heureusement que la mienne est plus petite. Quand je l'a voit je commence à comprendre pourquoi Yves me dit de ne pas la mettre sur la cheminée.
La quad 2 el light de chez GB Antenne est nettement moins impressionnante, elle ne fait  que 3,80 de haut pour une largeur de 2m pour un poids de 5Kg









A 3.8 m de longueur c'est calculé pour le 10m.
Tu peux vérifier ici:
http://www.qsl.net/yt1vp/CUBICAL QUAD ANTENNA CALCULATOR.htm



Toute quad qu'elle soit "light" ou pas aura les mêmes dimensions physiques pour une même fréquence.
Oui elle sera moins lourde que la "HD" étant de construction moins costaude mais la dimension sera la même donc la prise aux vents aussi.





On parle de la hauteur de la diagonale(3,80 m), que l'on soit tous d'accord!

Oui c'est bien ça



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 15:17    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

le moustik a écrit:

Marco a écrit:
Une petite question la boucle (fil libre) entre l'antenne et le bas du rotor doit faire combien a peu près, 0.5m 1m + ?



Je comprends pas ce que tu demandes!
J'ai entouré en rouge sur l'image




Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 16:24    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Autre question, sur toutes les photos que j'ai vu des cubicales de chez GB le connecteur PL est au milieu en bas (polarization horizontal) mais lorsque je regarde la notice explicative je vois que les lobs se forment en vertical connecteur PL sur le coté au milieu.

Et donc je ne sais plus vraiment a quel emplacement je dois mettre le connecteur, car c'est lui qui détermine la polarization.



J'avoue que je suis dans l'interrogation la plus totale.

Merci de votre réponse.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 17/02/2017, 17:56    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Pour la longueur, j'ai laissé entre 0.5 metre et 0.80m pour que l'antenne puisse tourner librement sans contrainte sur le cable!
Pour la polar!

Croquis fait par John!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 18:50    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ok merci pour la longueur, mais en revanche pour la polarisation, je ne suis pas plus avancé. Car j'ai entendu dire qu'il fallait qu'une directive soit en Horizontal, mais lorsque je regarde la notice c'est en verical que se forme les lobs. Donc par rapport à cette donnée, je ne sais plus quoi faire. Et surtout, je ne voudrais pas faire de connerie.


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 17/02/2017, 19:57    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top



Tu confonds polarisation et formes des lobes, ceux ci sont a 5.5 m de haut
La premiere est horizontale, la seconde verticale!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 17/02/2017, 20:14    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

@Yves,

Donc si je comprends bien, car je n’ai pas trop de notions en la matière, la 1er image on voit que les lobs sont concentrés et que la 2ème ils sont plus éparpillés. En conclusion il faut choisir la 1er image, car c'est plus concentré, j'ai bon ou pas.

Avoues franchement que lorsqu'on regarde la notice, et lorsqu'on est pas initié, c'est trompeur, car lorsqu'on voit qu'en vertical l'image montre des lobs et qu'en horizontal, il n'y en a qu'un et que ça couvre tout le cardre, on a tendance à choisir la vertical étant donné la présence de lobs. Mais comme j'ai tout faux et que tu as corrigé l'erreur que je commettais, c'est le principal.

Bon sang que c'est compliqué la technique, quand on y connaît pas grand-chose Sad
Y en a que ça passionne et bien pas moi en tous les cas...



Eric-57



Inscrit le: 04 Fév 2017
Messages: 182
Prénom-First name: .
Point(s): 0

 MessagePosté le: 17/02/2017, 21:56    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco a écrit:
Ok merci pour la longueur, mais en revanche pour la polarisation, je ne suis pas plus avancé. Car j'ai entendu dire qu'il fallait qu'une directive soit en Horizontal, mais lorsque je regarde la notice c'est en vertical que se forme les lobs. Donc par rapport à cette donnée, je ne sais plus quoi faire. Et surtout, je ne voudrais pas faire de connerie.








Pour ce qui est de la polarisation ce n'est pas très compliqué, pas besoin de toucher a la connexion tu n'aura qu'a tourner ton antenne (dans le sens vertical bien sur) de 90 degrés une fois sur le mat pour avoir soit l'une ou l'autre des polarisations. Fie-toi aux images ci-haut.


Comme du as déjà une antenne verticale qui peut servir pour le local ça ne serait pas une mauvaise idée de fixer ta quad pour la polarisation horizontale.


73.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 18/02/2017, 08:35    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco, imagine tout simplement, comme sur ton schéma, issu de la notice, qu'un polar H ton antenne emet des "lignes abstraites bien sur " a l'horizontale et qu'en polar verticale, elle emet des lignes verticales!
Je veux pas t'embrouiller, mais c'est important car:
Pas trop en HF (jusqu'a 30 voir 50 MHz) mais surtout en VHF et UHF, si deux personnes qui se parlent avec des emetteurs raccordées sur  des antennes n'ayant pas la même polarisation, elles s'entendront peu ou tres tres peu(je mets de coté les mots pas du tout!) .
Et si tu fais du PMR, donc 446MHz, il est dommage que les gens utilisent des yagis en polar vertcale, car le gain et la portée est meilleure en polar horizontale!
Alors ta quad, tu la mets en polar HORYZONTALE , donc l'alim en bas et non sur le coté!
Sur ce je vais prendre 2 ou 3 aspirines................................
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!


Dernière édition par le moustik le 18/02/2017, 10:03; édité 1 fois

Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 18/02/2017, 09:12    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

@Yves, Ok bien compris mais dans ton explication y a une coquille car si on regarde ta premiere image, le connecteur est en bas c'est la polarisation HORIZONTAL!!


Citation:

 Alors ta quad, tu la mets en polar VERTCALE, donc l'alim en bas et non sur le coté!




le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 18/02/2017, 10:04    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

JE ME SUIS TROMPE MARCO, J'AI RECTIFIE! DESOLE!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 18/02/2017, 10:06    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco a écrit:
@Yves, Ok bien compris mais dans ton explication y a une coquille car si on regarde ta premiere image, le connecteur est en bas c'est la polarisation HORIZONTAL!!


Citation:
 Alors ta quad, tu la mets en polar VERTCALE, donc l'alim en bas et non sur le coté!








HORYZONTALE MARCO ET L'ALIM EN BAS!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 18/02/2017, 10:11    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ce n'est pas grave Yves Wink


Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 01/03/2017, 17:33    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Une question sur le rotor, étant donné qu'il y aura 2m de mat max et une antenne de 5kg max, est ce que le Hy-Gain AR-303 conviendrait ou il faut absolument un Yaesu G-450C ?


le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 01/03/2017, 18:38    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Les petite rotors, a 100euros ne valent pas grand chose, supportent le poids de 5 kgs,certes, mais les pignons internes sont en plastoc et n'aiment pas les contraintes.
Et le calage en azymuth est assez pifometrique!!!!!!!!!!
Si tu as trois sous achete du serieux, tu le garderas et pourras evoluer!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 01/03/2017, 19:46    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Trois sous, c'est un peu plus que ça tout de même Wink
Un Yaesu 450C c'est quand meme plus de 430€, ça fait un sacrée investissement, non !!!



14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 510
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 02/03/2017, 12:19    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Je confirma les rotors à moins de 100 euros ne valent rien, Au premier coup de vent avec une petite 2 éléments le miens a perdu des "chicos" et l'antenne faisait girouette
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 02/03/2017, 14:05    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ok d'accord et comment faites vous sur un 450C par exemple pour le debrayer en cas de coup de vent ???


Eric-57



Inscrit le: 04 Fév 2017
Messages: 182
Prénom-First name: .
Point(s): 0

 MessagePosté le: 03/03/2017, 01:57    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Il n'est pas possible ni souhaitable de le laisser débrayé.
En cas de fort vent l'antenne serait libre et elle risquerait de faire plus d'un tour,ca pourrait tirer fort sur le cable coaxial.


Idéalement,orienter le boom de l'antenne dans le sens du vent.



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 779
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: FT 840/Emperor Shogu
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 03/03/2017, 08:02    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Tu es sur?
Perso, je mets le boom perpendiculaire au vent et les elements dans le sens du vent, is not it?
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



Dany



Inscrit le: 18 Aoû 2016
Messages: 259
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 03/03/2017, 09:09    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

73's  ,Tout  à fait Eric ,comme les oreilles .....
Sujet déjà traité ici:http://www.radio-dx44.com/t5730-Le-VENT.htm
Pour ma part je mets l'antenne face au vent ,montage avec des silentblocs pour absorber les chocs.

Cela fait des années que je fait cela , pas de soucis sur mes rotors
des infos :http://radionini.pagesperso-orange.fr/f5szk/radio/station/vent.htm
 bonne journée
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 07/03/2017, 20:11    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Dommage, l'image est un peu petite.

_________

A quel endroit doit être placé le rotor au bas du mat ou au plus près de l'antenne ?



Dany



Inscrit le: 18 Aoû 2016
Messages: 259
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 07/03/2017, 22:52    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Pour les Silentblocs
https://www.google.fr/webhp?sourceid=chrome-instant&ion=1&espv=2&ie=UTF-8#q=silent+bloc&tbm=shop&*&spd=7772817423135083435
Pour une antenne avec faible prise au vent moteur en tête de mat
Pour des antenes plus importantes la cage à rotor est indispensable
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 07/03/2017, 23:04    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Ok merci et les Silentblocs tu les mets ou ?


Dany



Inscrit le: 18 Aoû 2016
Messages: 259
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 08/03/2017, 07:47    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Les silentblocs se montent comme des entretoises à la fixation du moteur du rotor
Soit direct ,soit entre deux plaques. (car les pas de taraudage des fixations rotor ne sont pas ISO .
http://f5gva.pagesperso-orange.fr/installation%20pylone%20et%20antennes.htm

http://oz1bxm.dk/sat/sat-antennas-rotator.htm
Tu peux t’inspirer de ce qui se fait dans le commerce
Joints amortisseur pour rotors KENPRO/YAESU
Monté entre le rotor et la plateforme. Permet une compensation jusqu'à 2 degrés d'inclinaison. Réduit l'effort et la torsion du rotor et évite les blocages de rotation soudains.
L'absorbeur de choc intégré réduit de plus la torsion verticale provoquée par les coup de vent ainsi que les chocs mécaniques et les vibrations engendrés par le démarrage et l'arrêt du rotor.
http://www.wimo.com/rotateur-accesoires_f.html
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...


Dernière édition par Dany le 08/03/2017, 08:51; édité 1 fois

Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 08/03/2017, 08:06    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Donc, si je comprends bien tu mets ça entre le rotor et le GC-38 par exemple


Dany



Inscrit le: 18 Aoû 2016
Messages: 259
QRZ 1: 14MIT02
QRZ 2: Mitsou02-1970
Prénom-First name: Dany
TX: FT990-IC27E
Ant: HBCV (4él)@18m
QTH: JN19PV
DXCC: 101-3500 contacts
IOTA: Iota toi meme dis do
Point(s): 0

 MessagePosté le: 08/03/2017, 08:53    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Oui Marco,comme le montage des groupes ,compresseurs sur les frigo ,les clim,les moteurs ,les pompes ,tout ce qui peu engendrer des vibrations
Google est ton ami ,pose lui des questions il te répondra
Bonne journée
___________________
73's de Dany-QRV 500 -BPSK, OLIVIA,SSTV, DRM, ROS ...



Marco



Inscrit le: 12 Mai 2015
Messages: 473
QRZ 1: 14MC40
Prénom-First name:
TX: FT450D
Ant: Vector 4000
QTH: ~ Dax
Point(s): 3 250

 MessagePosté le: 25/08/2017, 19:16    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Un petit message pour vous annoncer que la cubical est enfin en service depuis ce soir, une très longue attente entre l'achat et la mise en service du fait du qu'il a fallu faire des économies pour rassembler le QSJ du rotor et du câble électrique d'antenne car c'est pas donné. Petit essai ce soir avec la div 104 report 9+20 pas mal pour un début Wink


16ham



Inscrit le: 29 Oct 2015
Messages: 102
QRZ 1: 16ham
QRZ 2: 16ham41
QRZ 3: on4...
Prénom-First name: Luc
TX: ic7700
Ant: 3x 1\2 verti omni stack
QTH: Liege
Point(s): 55

 MessagePosté le: 26/08/2017, 07:17    Sujet du message: Quad 2 elements light GB Antenne Répondre en citant Back to top

Marco, finalement a quelle hauteur as tu installé ta cubical quad?
Il serait sans doute intéressant pour notre communauté que tu réalise quelques test avec tes correspondants a moyenne et longue distance en faisant tourner ton antenne a 90 et 180degrés d'eux afin de mesurer es atténuation latérale et arrière de ton antenne. Et pourquoi pas si tu dispose aussi d'une autre antenne (dipôle, verticale ...) que tu fasse des mesures comparatives. Bravo en tout cas pour ta nouvelle antenne la cubicl quad est un excellent choix Bon travail
Luc 16ham41
___________________
Apprendre et partager ce qu'on a appris.
