yagi 440-450 mhz LFA


Poster un nouveau sujet   Répondre au sujet    TECHNIQUE-RADIO-INFOS-DX-PARTAGE Index du Forum -> Radio - Technique - DX -> VHF - UHF -> PMR - 446 MHz -> Bidouilles antennes
Sujet précédent :: Sujet suivant
menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 25/01/2017, 14:15    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

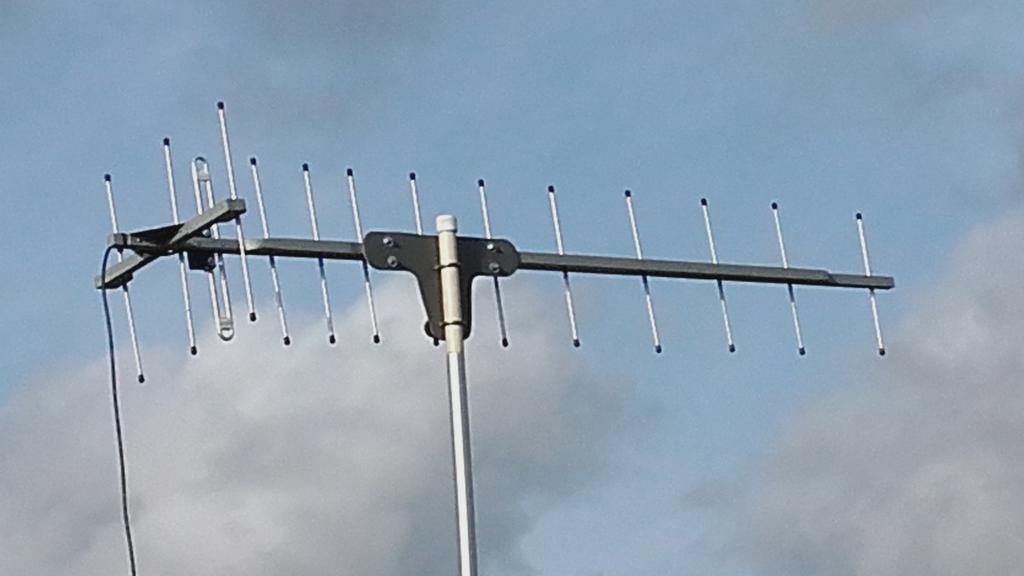

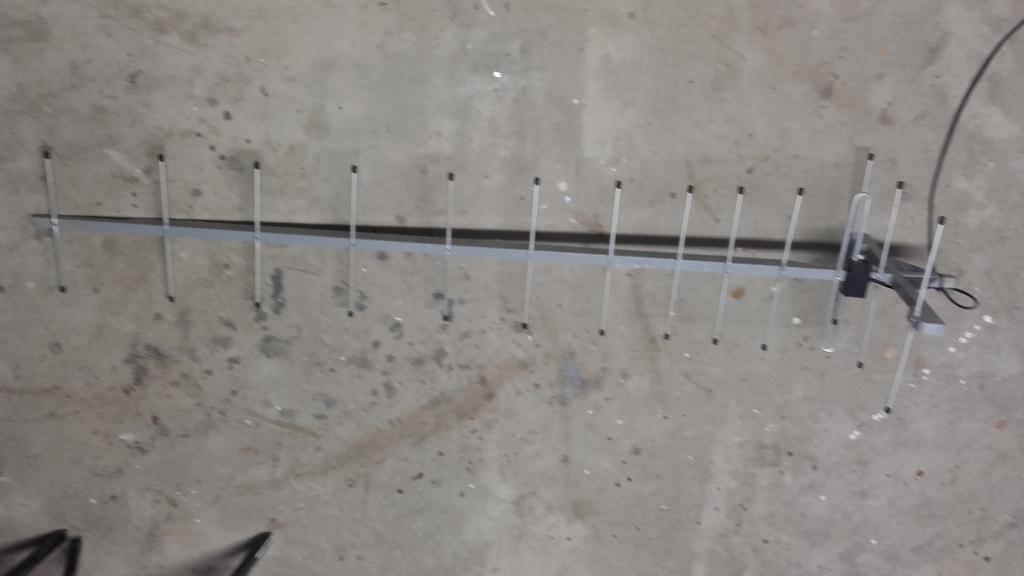

bonjour à tt le monde
encore une, vous me direz, ben oui... encore ...j'essaye d'optimiser les barres d'alu vendues en GSB par longueurs de 2m
3 reflecteurs arrieres pour minimiser les réceptions indésirables sur les points hauts ...sinon tout se mélange
émissions de l'avant, de l'arriere ... pas bon sur un point haut toussa, toussa ...
au passage, si vous habitez une région à dominante neige ou gel, raccourcissez les longueurs de brins de 1mm
la glace et la neige, rallongent électriquement les brins, à cet effet, un ROS de 1.1 à 1.2 n'est pas désastreux,
il suffit que la fréquence de résonance dans ces là, soit légèrement plus haute que celle d'utilisation
pensez que les bouchons ont également un effet de bout ... donc en prendre compte lors des calculs et la réalisation


attention, la simulation n'est faite ici, que pour des éléments dans l'espace ou au dessus d'un boom
pour fixer les éléments, dans ce cas là, en principe il faut qu'ils soient fixés sur un support d'au moins
une hauteur de boom, ce que la plupart des concepteurs oublient de dire ...
pour une hauteur inférieure, ou pour à travers ( isolés ou non), on doit appliquer une BC
( correction de boom) ...
bonne réalisation et n'oubliez pas de faire part de votre expérience

d'autres types d'antennes et fréquences sont visibles sur ma page facebook
















Dernière édition par menelik34 le 27/04/2017, 13:26; édité 2 fois

Visiter le site web du posteur
Publicité






 MessagePosté le: 25/01/2017, 14:15    Sujet du message: Publicité Back to top

PublicitéSupprimer les publicités ?

14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 466
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 25/01/2017, 19:27    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Super boulot Serge, je suis en vacance d'en 15 jours, je pense que ça va bricoler  Wink


Petite question : Est t'il nécessaire de symétriser le trombone ou tu peux l'attaquer direct
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 25/01/2017, 19:52    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Perso, je ne l'ai pas symetrisé!Il serait mieux effectivement de le faire!
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 25/01/2017, 19:58    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

bon, en ce qui concerne la symétrisation, il y a 2 écoles
ceux qui pensent que, et ceux qui calculent et réalisent...
il y a des sites spécialistes antennes qui ont fait des mesures avec et sans..
avec , le patron est symétrique, sans pertes, sur le gain avant
sans, jusqu'à 3, voir 4 dB de pertes (normal, y a un peu de retour par la gaine )
et jusqu'à 5 voir un peu de plus de pertes sur le F/B ...
si c'est pour faire du bla bla avec le voisin de palier, sans, ça ira
si c'est pour faire du DX, chaque demi dB compte .... antennes, symétriseur, fiches, coax de bonne qualité ... etc ...
maintenant, c'est sur, vaut mieux pas de symétriseur qu'un mauvais symétriseur
dans le cas précis de la LFA, l'impédance du trombone est d environ 200 à 300 ohm
mais comme le concept global est de 50 ohm, il suffit d'y rajouter un balun de Pawsey
http://www.g8bcg.org.uk/antenna-reviews/6m7jhv-vs-6m8lfa-july2-10.htm


73's


Dernière édition par menelik34 le 28/08/2017, 20:40; édité 3 fois

Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 25/01/2017, 20:18    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

14FDX072 a écrit:
Super boulot Serge, je suis en vacance d'en 15 jours, je pense que ça va bricoler  Wink


Petite question : Est t'il nécessaire de symétriser le trombone ou tu peux l'attaquer direct






Je vais chipoter et peut-etre que je me trompe, mais un "trombone" ne serait il  pas a 90 degres?!Il s'agit d'une LFA!
Peut on parlez de trombone?
That is the question?
___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 25/01/2017, 20:55    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

le moustik a écrit:
14FDX072 a écrit:
Super boulot Serge, je suis en vacance d'en 15 jours, je pense que ça va bricoler  Wink


Petite question : Est t'il nécessaire de symétriser le trombone ou tu peux l'attaquer direct












Je vais chipoter et peut-etre que je me trompe, mais un "trombone" ne serait il  pas a 90 degres?!Il s'agit d'une LFA!
Peut on parlez de trombone?
That is the question?






le trombone dont tu parle, Yves, est comme tu le sais, un dipole replié, 200  à 300 ohm
on peut donner le nom qu'on veut apres tout ...
le mot trombone a du etre employé tout simplement à cause de sa forme
comme tu as pu le constater, il s emploie avec bonheur sur les yagis, car moins bruyant qu'un dipole ouvert
et bande passante élargie ( plus de 10 MHz pour le 430 Mhz) idem sur 440-450
protégé à la masse ( pour le dipole replié vertical , colonette métal pour le bras opposé à l'alimentation
mise à la masse sur le boom ) , peut etre aussi bien pour le point opposé pour le dipole replié horizontal ...
on sait que au milieu d'un dipole ouvert ou replié, la tension est nulle, on y trouve un ventre d'intensité
selon le modele et le concepteur, le point d'alim, peut etre sur DE1 ( bras avant) ou DE2 ( brin arriere, proche de dir1)
la conception des antennes n'est pas limitée, chacun peut apporter des modifs, selon ses connaissances et expériences

http://www.g0ksc.co.uk/please-read6.html


73's



Visiter le site web du posteur
le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 26/01/2017, 08:30    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Trombonne, trombonne, est ce que j'ai une tete de trombonne?



___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 122
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57145)
DXCC: Homme
Point(s): 265

 MessagePosté le: 09/02/2017, 09:50    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Beaucoup de blabla mais peux de schémas !! Ce sont des dessins avec des cotes qui intéressent les Om's !!
Alors, soyez sympas, tenez compte de ces quelques mots!
Merci
14 FDX 050 jean-Marie qui vient de se lancer dans le 446, mais c'est très flou et pas mieux que le 11 mètre !



14FDX072
FDX


Inscrit le: 28 Nov 2015
Messages: 466
QRZ 1: 14FDX072
QRZ 2: 14 Mike Charlie 01
Prénom-First name: Mike
TX: Vieille CB
Ant: quad 2 éléments
QTH: Cotentin IN99CM
Point(s): 880

 MessagePosté le: 09/02/2017, 12:11    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Bonjour,


Les cotes sont bien précisées dans le tout premier messages (il y a même un schéma), Il suffit juste de prendre le temps de tous lire... Wink
___________________
"Look deep into nature, and then you will understand everything better"A.Einstein



Visiter le site web du posteur
14fdx050
FDX


Inscrit le: 14 Avr 2013
Messages: 122
QRZ 1: 14 FDX 050
QRZ 2: 14 MDX 928 F 57
QRZ 3: 14 JM 057
Prénom-First name: Jean-Marie
Skype: 14FDX050
TX: Kenwood TS 450 S /Li
Ant: Antron99, Arc jungle
QTH: Nord Est France (57145)
DXCC: Homme
Point(s): 265

 MessagePosté le: 09/02/2017, 12:43    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

14FDX072 a écrit:
Bonjour,


Les cotes sont bien précisées dans le tout premier messages (il y a même un schéma), Il suffit juste de prendre le temps de tous lire... Wink
Milles excuses, j'avais bien vu des images et graphique mais ne pensant pas que ça puisse être un schéma trop bien fait!

Je vais bien sur me mettre en chantier avec ces données !

73/51 de Jean-Marie



le moustik
FDX


Inscrit le: 02 Nov 2014
Messages: 740
QRZ 1: 14FDX047
QRZ 2: 14FRS1831
QRZ 3: 14AO300
Prénom-First name: YVES
TX: Emperor Shogun
Ant: Yagi 3 et sirio Tornado
QTH: JN04LK MONTAYRAL
Point(s): 8 065

 MessagePosté le: 09/02/2017, 18:49    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top



___________________
LA THEORIE, C'EST QUAND TOUT LE MONDE SAIT TOUT ET RIEN NE FONCTIONNE!
LA PRATIQUE C'EST QUAND TOUT FONCTIONNE ET PERSONNE NE SAIT POURQUOI!



John-058
Administration


Inscrit le: 13 Nov 2007
Messages: 9 358
QRZ 1: 14WF058
QRZ 2: 14FDX058
QRZ 3: 14MEX058
Prénom-First name: John
Skype: wavesfriends
TX: FT-817 / IC-7000
Ant: Fuchs / 10m mast
QTH: JN03OE
Point(s): 116 185

 MessagePosté le: 09/02/2017, 19:33    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

Bonsoir, TOP ce "travail d'équipe".

La LFA est une antenne très intéressante (lambda 1), c'est le type d'aérien que j'aurai aimé monter.

Merci à Serge et à Tous pour votre énergie ! Okay

73

___________________
14WF058 / 14FDX058 / 14MEX058

© Innovez au lieu de copier ©

Ce forum est ouvert à tous, toutes bandes de radio confondues.
Parce-que nous cultivons la même passion




Visiter le site web du posteur
menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 11/02/2017, 20:39    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

John-058 a écrit:
Bonsoir, TOP ce "travail d'équipe".

La LFA est une antenne très intéressante (lambda 1), c'est le type d'aérien que j'aurai aimé monter.

Merci à Serge et à Tous pour votre énergie ! Okay

73








merki John !
ce modèle précisement, a été étudié de façon d'une part à avoir du gain, et surtout un excellent rapport F/B
pour éviter de se faire polluer par l'arrière et les cotés
expérience tirée d'une journée en Isère à 1700m de hauteur, où l'on s'est fait défoncer par les italiens, qui arrivaient
plein pot et sur tous les canaux PMR y compris inter-canaux, ils ont du utiliser le pas de 6.25/2 = 3.125 MHz
avec ce triple réflecteur, ça devrait aller beaucoup mieux ...
le trombone LFA, lui, est là pour diminuer le bruit.
le tout n'est évidemment pas une révélation, mais une réflection tirée des enseignements sur le terrain
et un amalgame de designs éprouvés par les maîtres des antennes ...
reflecteur triple, LFA, Yagi, gain, 50 ohm, tout est là en concentré ...
reste le faisceau étroit du patron ...
mais si l'on veut faire du DX, y a pas bcp de solutions ...
PS: je ne rentrerai pas dans les détails qui ne concernent pas le commun des mortels,
mais ici, l'on a un excellent G/T, un AGV (gain moyen sans tenir compte du matériau ni effet de sol), de 1.001, une efficiency de 99.28%, y compris avec les pertes dues à l'emploi de l'alu ... les puristes apprécieront ...
73's
Sergio



Visiter le site web du posteur
menelik34



Inscrit le: 09 Nov 2015
Messages: 195
QRZ 1: menelik34
QRZ 2: 14OA372
Prénom-First name: serge
TX: president Georges
Ant:
QTH: gignac 34
Point(s): 1 015

 MessagePosté le: 27/04/2017, 13:29    Sujet du message: yagi 440-450 mhz LFA Répondre en citant Back to top

14fdx050 a écrit:
14FDX072 a écrit:
Bonjour,


Les cotes sont bien précisées dans le tout premier messages (il y a même un schéma), Il suffit juste de prendre le temps de tous lire... Wink


Milles excuses, j'avais bien vu des images et graphique mais ne pensant pas que ça puisse être un schéma trop bien fait!

Je vais bien sur me mettre en chantier avec ces données !

73/51 de Jean-Marie



bonjour Jean Marie,
alors ce chantier, il en est où ?
73's



Visiter le site web du posteur
